2S-serien 2/2-veis væskemagnetventil (direktevirkende + pilotbetjent)

Merke:SOLH av Richge Technology

Produktoversikt

  1. SOLH 2S-serien er 2/2-veis normalt lukkede magnetventiler for væskeavstengning, delt inn i to komplette produktlinjer:

     -- Direktevirkende 2S (030 / 050 liten åpningsserie)

     -- Pilotdrevet 2S (150~500 serie med store åpninger)

  2. Designet for automatisk på/av-kontroll av rent vann, trykkluft, smøreolje, kjølende skjærevæske og svakt etsende væskerørledninger. Kompakt integrert struktur med lekkasjesikker tetning; spoler støtter langsiktig kontinuerlig energiisering.

     -- Direktevirkende type: Full åpning under 0MPa null differensialtrykk, ideell for mikrovæskegrener med lavt trykk

     -- Pilotdrevet type: Stor boring og høy strømningskapasitet for hovedforsyningsrørledninger med store rørstørrelser

  3. Allsidig tilpasset kjølekretser for maskinverktøy, rengjøringssprayledninger, avløpssystemer for luftkompressorer, vannbehandlingsutstyr, automatisering av matemballasjevæske.

To produktlinjer Full klassifisering: Direktevirkende NC VS pilotdrevet NC

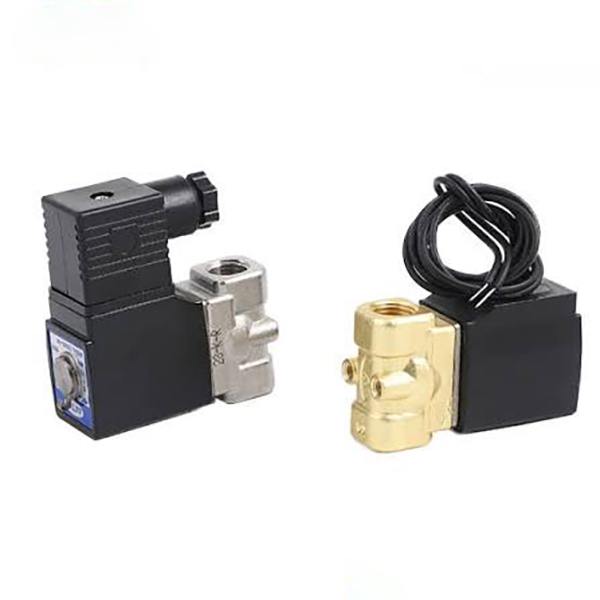

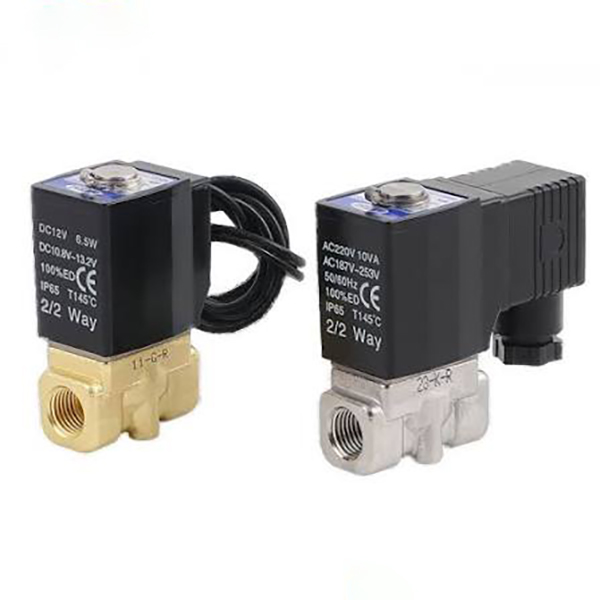

 1. 2S direktevirkende normalt lukket (modelleksempel: 2S-L030-08)

     -- Arbeidsprinsipp:Ingen hjelpepilotluftkammer; elektromagnetisk spole trekker ankerstammen direkte for å åpne/lukke ventilsetet. Helt åpen selv under 0MPa null vann/lufttrykk.

        * Strøm AV: Fjæren presser tetningen for å kutte rørledningsvæsken fullstendig.

        * Strøm PÅ: Spolen trekker ankeret oppover for å åpne ventilporten for væskepassasje

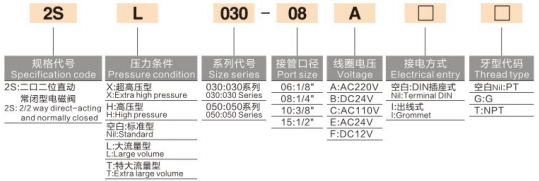

    -- Komplett modellkodingsregel:2S - Trykksuffiks - Størrelsesserie - Portgjenger - Spolespenning - Kablingstype - Gjengestandard

        * 2S: Direktevirkende 2/2-veis NC-magnetventil

        * Trykkgradssuffiks: Blank=Standard / L=Stor strømning / T=Ekstra stor strømning / H=Høyt trykk / X=Ekstra høyt trykk

        * Størrelsesserie: 030 (mini), 050 (middels liten)

        * Portkode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Spenningskode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Kabling: Blank=DIN stikkontakt, I=Kabelledningstype

        * Gjenge: Blank=PT konisk gjenge, G=G parallell BSPP, T=NPT Amerikansk gjenge

     -- Kjernefordeler:

        *Null differensialtrykkoppstart, ingen minimumsgrense for driftstrykk, stabil drift for mikro-lavtrykksvæskekretser

        * Ultrakompakt kropp, vilkårlig monteringsvinkel uten gravitasjonsbegrensninger

        * Millisekunder rask respons for raske på/av-svitsjesykluser

     -- Applikasjonsscenarier:

       Liten CNC maskinverktøy kjøleolje spray, mini vaskemaskin mikro spray, 3C utstyr mikro luft/vann cut-off, vakuum hjelpevannforsyning, små grenrørledninger (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed Series

     -- Arbeidsprinsipp:Innebygd miniatyr pilotkontrollåpning; er avhengig av middels rørledningstrykk for å løfte hovedmembranen/spolen. Minimum 0,05 MPa differensialtrykk kreves for full åpning. Spolen kontrollerer kun et lite pilotavløpshull med lavt strømforbruk.

        * Strøm AV: Pilothull forseglet, oppstrøms trykk komprimerer hovedtetningen for å stenge rørledningen

        * Strøm PÅ: Pilotkammerets trykklufter, middels trykk løfter hovedspolen for høyvolum væskestrøm; maksimal åpningsstørrelse opptil Φ50 (G2 tommer)

     -- Komplett modellkodingsregel:2S - åpningsstørrelse - portgjenger - spolespenning - kablingstype - gjenger standard

        * 2S: Pilotbetjent 2/2-veis NC-magnetventil

        * Rammestørrelse på åpningen: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Portkode: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Spennings-/kablings-/gjengekoder helt i samsvar med direktevirkende varianter

    -- Kjernefordeler:

        * Stor rett gjennomboring, ultrahøy strømningshastighet, minimalt trykkfall i rørledningen for sentralisert vann-/luftforsyningsnett

        * Liten lavwattsspole driver ventilhus med stor boring, lav varmeutvikling, egnet for 24 timers kontinuerlig kontinuerlig drift

        * Bred strømningskanal som ikke er lett å tette, kompatibel med industrielt sirkulerende kjølevann som inneholder mindre suspenderte urenheter

     --Applikasjonsscenarier:

        Luftkompressor hovedinntaks-/avløpsrørledninger, store samlebånd for sprayrensing av hovedvannkretser, bulkvannbehandlingsrør, stemplingsutstyr som kjøler hovedoljeledninger, kraftige industrielle vannforsyningssystemer.

Universelle delte produktfunksjoner (direkte + pilotstyrt)

  1. Standard Normally Closed (NC) Funksjon Fabrikkstandard

     Automatisk avstenging ved strømbrudd, forhindrer væskeoverløp og lekkasje under utstyrsavstenging for høyere systemsikkerhet.

  2. Flere valgfrie tetningsmaterialer

     -- Standard NBR nitrilgummi: Universal for vann, luft, smøreolje

     -- Valgfri EPDM-etylenpropylen: Syre-/alkalibestandig, varmtvanns- og næringsmiddelgodkjent ren væske

  3. Slitesterk høytemp laveffektspole

     Varmebestandig isolasjonsspole for lang kontinuerlig energisering, anti-forbrenningsstabil isolasjon; doble kablingsalternativer (DIN-kontakt / ledning) for fleksibel skapoppsett.

  4. Multi internasjonale trådstandarder for eksport

     PT britisk taper, G BSP parallell, NPT amerikansk tråd valgfri, kompatibel med innenlandsk automatisering og utenlandske produksjonslinjer.

  5. Fulltrykksgradert tilpasning

     Direktevirkende serie støtter standard / stor flyt / høyt / ekstra høyt trykk tilpasning; Pilotserien er klassifisert for standard industrielt væsketrykk 0,05~1,0MPa.

  6. Tyngdekraftsfri universalmontering

     Kan installeres vertikalt, horisontalt eller omvendt, passer innvendig oppsett for trangt el-skap.

Samlet generell teknisk spesifikasjonstabell

Direkte VS-pilotdrevet sammenligningstabell for fullstendig utvalg

Segmenterte typiske applikasjonsscenarier

  1. Direktevirkende NC-applikasjonsområde

     -- Enkeltpunkts kjøleoljeinjeksjon og mikrospray for små CNC-maskiner

     -- Vakuum ekstra vannforsyning og mini luftkrets på/av for 3C automasjonsutstyr

     -- Små ultralydrensemaskiner, laboratoriemikrovæskekontrollsløyfer

     -- Utstyrsvedlikeholdsgren, ettpunkts vann/gassbryter for små inventar

  2.Pilotdrevet NC-applikasjonsområde

     -- Luftkompressor komplett maskinavløp og avstengning av hovedluftrørledning

     -- Hovedvannkretskontroll for store samlebåndssprayrengjøringsutstyr

     -- Bulk vannbehandlingsutstyr og høystrøms sirkulerende kjølehoderør

     -- Matemballasje, kjemisk utstyr, hovedavstengningsventil for væske med stor boring

Regler for kjerneutvelgelse

     -- Statisk trykk i rørledningen ＜0,05 MPa, intermitterende mikrovæsketilførsel → Må velge direktevirkende 2S

     -- Rørstørrelse ≥G1/2, høystrøms hovedsamling, stabilt langsiktig vann/lufttrykk → Velg pilotdrevet 2S

     -- Varmt vann, matkvalitet, svakt syre/alkalimedium: Spesifiser EPDM-forsegling ved bestilling

     -- Sentralisert kabling inne i maskinens kontrollskap: Prioriter ledningstypen DIN-sokkel

     -- Utendørs fuktig utstyr: Velg ledningstype med vanntett kabelgjennomføring

Matchende komplette pneumatiske og væskekretsløsninger

  1. Liten kjølegrenkrets

     -- AFC luftserviceenhet → 3V serie 3/2 magnetventil → PU-rør → 2S direktevirkende ventil (kjølevannssløyfekontroll)

  2. Fullfør maskinens hovedvannhodekrets

     -- Vanntank / luftkompressor hovedrør → 2S pilot storboringsventil → flerstasjons sprøyteforgreningsledninger

  3. Eksplosjonssikker væskeverkstedkrets

     -- Eksplosjonssikker luftkildebehandlingsenhet → 50-VPE eksplosjonssikker 3-veisventil + spesialtilpasset eksplosjonssikker spole 2S pilotventil

Sammendrag av én setning

     SOLH 2S-serien 2/2-veis normalt lukket væskemagnetventil deler seg i nulltrykksoppstart direktevirkende modell med liten åpning og laveffekts høystrøms pilotdrevet variant med stor boring, med valgfrie NBR/EPDM-tetninger, flertråds flerspenningskompatibilitet, mye brukt for automatisk vann-, luft-, oljeavstengningsutstyr, maskinverktøy, vannbehandlings- og avstengningskontroll på maskinverktøy, vannbehandling.
