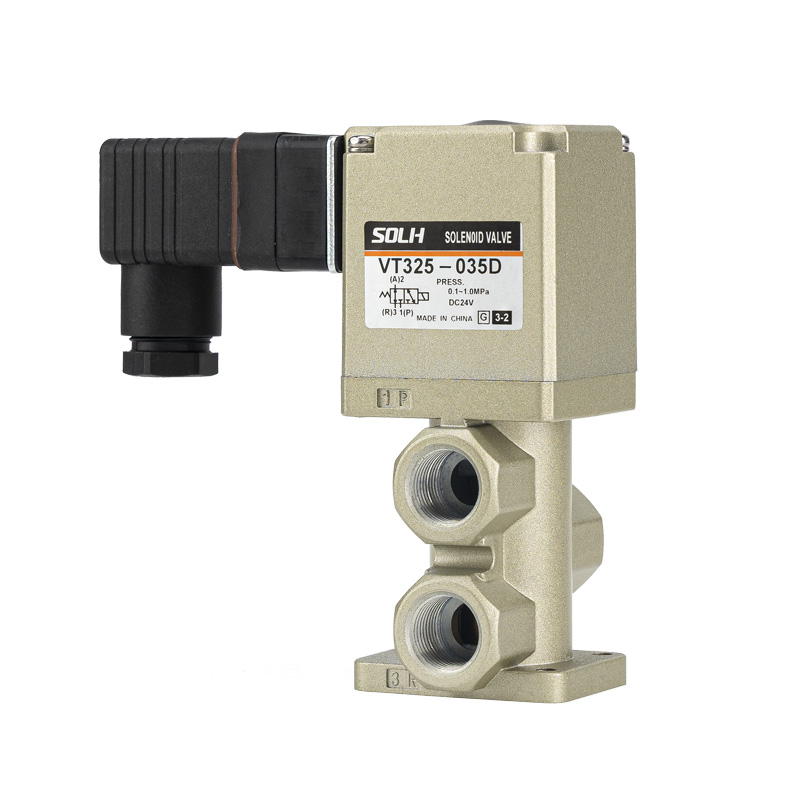

VT325 serie 3-ports magnetventil – direktevirkende poppet type

Merke:SOLH av Richge Technology | SOLH Standard

1. Produktposisjonering

     SOLH VT325-serien er en direktevirkende tallerkentype 3-ports magnetventil med full elastisk tetning. Designet for trykkluft- og inertgasskretser, utfører den luftkrets av/på, retningsveksling og eksoskontroll. VT325 støtter oppstart med nulltrykk og er kompatibel med både positivt trykk og fullt vakuum, og fungerer som en høyfrekvent, stabil og pålitelig pneumatisk bryterkomponent for generelt industrielt automasjonsutstyr.

2. Kjernenøkkelfunksjoner

--Direkte poppet-struktur og nulltrykkoppstart

     Ingen minimumsdriftstrykk kreves. Den fungerer stabilt over et fullt positivt trykkområde på 0–1,0 MPa. Vakuumversjonen støtter arbeidstrykk ned til -101,2 kPa, fullt tilpasningsdyktig til lavtrykks-, vakuum- og høytrykksarbeidsscenarier.

--6-i-1 multifunksjonsdesign for universelle rør

     Ved å endre porttilkoblingsmoduser, realiserer en enkelt ventil 6 funksjonsmoduser, inkludert NC (normalt lukket), NO (normalt åpen), strømningsdeling og strømningsvalg. Den dekker ulike pneumatiske logikkkrav med utmerket allsidighet og fleksibel konfigurasjon.

--Ultra-høy flytkapasitet og rask respons

     Utstyrt med optimerte interne strømningspassasjer, leverer ventilen en stor strømningskoeffisient på C=6,1 dm³/(s·bar). Den oppnår en rask responstid ≤30 ms og støtter en maksimal svitsjefrekvens på 5 Hz, perfekt egnet for høyhastighets pneumatisk svitsjing og lufttilførselskontroll med høy strøm.

--Elastisk forsegling og smørefri drift

     Bruker elastiske tetningsmaterialer av høy kvalitet for utmerket lufttetthet, antialdringsytelse og lang levetid. Helt smørefri drift sikrer rene gasskretser, miljøvennlighet og betydelig reduserte daglige vedlikeholdskostnader.

--Kompakt struktur og fleksibel installasjon

     Mini og kompakt kropp sparer installasjonsplass. Den støtter metoder for både direkte ledningsuttak og stikkontakter. Utstyrt med en standard ikke-låsende manuell overstyringsknapp for praktisk feilsøking på stedet, inspeksjon og manuell nødsvitsjing.

--Manifoldmonterbar og sterk kompatibilitet

     Støtter tett manifoldmontering og stablingsinstallasjon. Dimensjonskompatibel med standard industrielle ventiløyer, noe som gjør den ideell for modulære sentraliserte pneumatiske kontrollsystemer og automatisert integrert utstyr.

3. Fullstendige tekniske spesifikasjoner

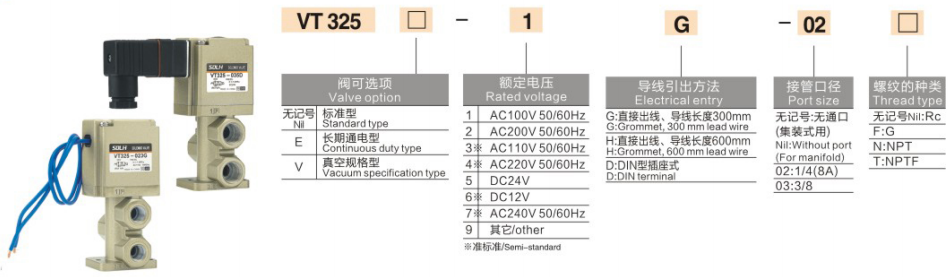

     --Portkonfigurasjon: 3-ports, 2-posisjons enkel solenoid

     --Operasjonstype: Direktevirkende poppettype

     - Forseglingsmetode: Høyytelses elastisk gummipakning

     --Gjeldende væske: Trykkluft, inert gass

     --Driftstrykk: 0–1,0 MPa; Vakuumtype: -101,2 kPa ~ 0,1 MPa

     --Sikkerhetstrykk: 1,5 MPa

     --Omgivelsestemperaturområde: 5 ℃ ~ 50 ℃

     --Responstid: ≤30 ms (testet ved 0,5 MPa)

     --Maks driftsfrekvens: 5 Hz

     --Smøring: Smørefri design

     --Manuell drift: Standard ikke-låsende type; verktøylåsetype valgfritt

     --Portstørrelse: Rc 1/4, Rc 3/8

     - Spolespenning: DC24V, AC110V, AC220V og tilpassbare alternativer

4. Typiske applikasjonsscenarier

     --Pneumatisk kontroll for automatiserte produksjonslinjer, robotarmer og klemmefester

     --Støvblåsing, væskestråle og vakuumadsorpsjon og vakuumbruddsystemer

     -- Emballasje-, trykk-, tekstil- og trebearbeidingsmaskineri

     --Automasjonsutstyr som krever nulltrykkstart, vakuumkompatibilitet og høyfrekvent svitsj

     --Sentraliserte ventiløyer og manifold modulære pneumatiske kontrollkretser

Sammendrag av én setning

     SOLH VT325 direktevirkende 3-ports tallerkenventil har nulltrykksoppstart, full vakuumkompatibilitet, 6-i-1 multifunksjonssvitsjing, ultrahøy strømningskapasitet og vedlikeholdsfri ytelse, og fungerer som en høykostnads-automatisk svitsjingsløsning med høy ytelse for industrielle systemer for universelle svitsjesystemer.
