    Disse prinsippene i dag mye mer enn noen gang danner grunnlaget for vår suksess som en internasjonalt aktiv mellomstor virksomhet for transformatorstasjonsfordelingsskap, lavspenningsskapets bryterutstyr, trefaset ransformer. Du får vårt profesjonelle svar innen 8 timer. Stol på oss, du vil aldri miste hjertet. Vi tjener samfunnet og brukerne med ideen om industrialiseringsutvikling. Siden vår etablering har vi etablert langsiktige samarbeidsforhold med mange foretak med produkter av høy kvalitet, rimelige priser og utmerkede tjenester.

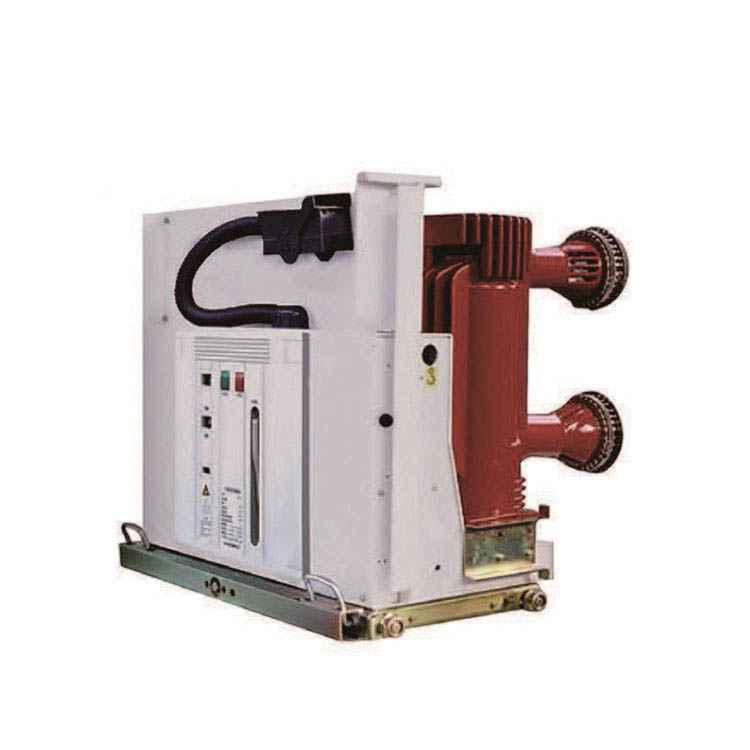

    VSG-24-serien med innendørs høyspenningsvakuumskretsbryter med innebygde stolper er trefase A.C 50Hz innendørs strømfordelingsutstyr med den nominelle spenningen på 24 kV. Det brukes til å beskytte og kontrollere det elektriske utstyret innen bransje- og mingforetak, kraftverk og transformatorstasjon.

Den viktigste ledende kretsen av denne typen vakuumskretsbryter bruker innebygd pol, matchet med modulær organisering og integrert energilagringshåndtak. Den samlede utformingen er rimelig, perfekt med kortfattethet og virkelig innser fritt vedlikehold og lengre mekanisk og elektrisk liv.

Innendørs tilbaketrekning

    De innendørs tilbaketrekkbare vakuumskretsbryterne er egnet for trefaset AC-kraftsystemer med nominelle spenninger opp til 12 ~ 24 kV og frekvens 50/60Hz. De er mye brukt i kraftverk, transformatorstasjoner, petrokjemikalier, metallurgi, produksjon og andre bransjer, flyplasser, boligområder, etc. Kontroller og beskytter elektrisk utstyr, spesielt for anledninger som må betjenes sjelden ved nominell strøm- eller flerkrets kortslutningsstrøm. Det kan installeres i innendørs luftisolert bryterutstyr som KYN28 eller AMS-type.

    Husbryteren er laget av moden APG -teknologi. Bruken av VD4 terminalbuffer sikrer at innendørs terminalen er mer pålitelig i ethvert driftsmiljø. VD4 kan fullt ut oppfylle kravene til GB, DL, IEC, DIN, VDE og standardene i andre avanserte industriland.

Vakuumskretsbryteren består hovedsakelig av tre deler: vakuumbue slukkende kammer, driftsmekanisme, brakett og andre komponenter.

1. Vakuumbue slukkende kammer

   I henhold til de forskjellige typer brytere, er det keramiske vakuumbue som slukker kamre med eksterne skjermer, små vakuumbue som slukker kamre med mellomliggende forseglet koppformede langsgående magnetfelt og indre forseglede glassboblebueutslippsekamre. Grunnstrukturen er som følger:

1) Lufttett isolasjonsskall ： Det lufttette isolasjonssystemet sammensatt av en keramikk, glass eller mikrokrystallinsk glass lufttett isolasjonssylinder, et bevegelig sluttdeksel, et fast endedeksel og et rustfritt stål korrugerte rør er en vakuumforseglet beholder. For å sikre lufttetthet, i tillegg til de strenge driftsprosedyrene i tetningstypen, er selve materialet også nødvendig for å ha liten pusteevne og intern gassfrigjøring.

2) Ledende system ： Det er sammensatt av en fast ledende stang, en fast løpsbueoverflate, en fast kontakt, en bevegelig kontakt, en bevegelig bueoverflate og en bevegelig ledende stang. Kontaktstrukturen kan grovt deles inn i tre typer: sylindrisk kontakt, tverrgående magnetfeltkontaktspor buet overflate med spiralform og langsgående magnetfeltkontakt. For tiden vedtar denne typen bue som slukkende kammer langsgående magnetisk feltteknologi, som har sterk og stabil bue slukkende evne.

3) Skjermingssystem ： Skjolddeksel er en uunnværlig komponent i vakuumbuen som slukker kammeret, og det er forskjellige typer skjermdeksel, for eksempel det viktigste skjermdekselet som omgir kontaktpunktet, korrugerte rørskjermingsdeksel og spenning som tilsvarer skjermdekselet. Funksjonen til det viktigste skjermingsdekselet er som følger: ① For å forhindre at produkter spruter på den indre veggen til isolasjonsskallet under ARC -prosessen, og reduserer dermed isolasjonsstyrken til skallet. ② Forbedring av ensartetheten av elektrisk feltfordeling i bue -slukkende kammer er gunstig for å redusere lokal feltstyrke og fremme miniatyrisering av vakuumbue som slukkende kammerkondenseringsbueprodukter og absorbere litt lysbue -energi er gunstig for utvinning av dielekturen til arc -gapet.

2. Driftsmekanisme

   I henhold til de forskjellige typer effektbrytere, brukes forskjellige driftsmekanismer. Vanlige driftsmekanismer inkluderer fjærdriftsmekanisme (VS1), permanent magnets driftsmekanisme og kombinasjonsdriftsmekanisme (VBD).

Andre deler: Chassisbiler, isolasjonsbeslag, isolatorer osv.

Hva er kjennetegnene til vakuumkretsbrytere

(1) sterk bruddkapasitet, opptil 50 ka; Etter brudd blir mediet mellom sprekkene raskt, og det er ikke nødvendig å erstatte mediet.

(2) Kontaktåpningsavstanden er liten. Kontaktbruddavstanden til 10 kV vakuumkretsbryter er bare omtrent 10 mm. Den nødvendige driftskraften er liten, handlingen er rask, driftsmekanismen kan forenkles, og levetiden kan forlenges. Generelt er ikke vedlikehold nødvendig på rundt 20 år.

(3) Kort lysbue som slukker tid, lav lysbue -spenning, lav lysbue, lavt kontakttap og flere avbrudd.

(4) Mobilveiledningen har liten treghet og er egnet for hyppig drift.

(5) Når du betjener bryteren, er handlingsstøyen lav, noe som gjør den egnet for bybruk.

(6) Bue slukking eller isolasjonsmedier bruker ikke olje, og det er ingen brann- eller eksplosjonsfare.

(7) Kontakthodet er en fullt forseglet struktur, som ikke vil redusere ytelsen på grunn av påvirkning av fuktighet, støv og skadelige gasser. Pålitelig drift og stabil on-off ytelse. Som en uavhengig komponent er ARC slukkende kammer enkelt å installere og feilsøke.

(8) I løpet av levetiden til vakuumkretsbryteren krever ikke kontaktdelen vedlikehold og inspeksjon. Selv om vedlikehold og inspeksjon blir utført, er tiden som kreves veldig kort.

(9) Buen slukkes i en lukket beholder, og buen og varm gass blir ikke utsatt.

(10) Utstyrt med flere omløpsfunksjoner, egnet for applikasjonsbehovene til distribusjonsnettverk

Fordel:

• Enkel struktur
• Tilpasse seg ultra-lav motstandsvakuum sammenheng
• Tilpasningsoptimalisering og modulær fjærdriftsmekanisme
• Passer for hyppige operasjoner
• Gratis vedlikehold, lang levetid
• Svært pålitelig ytelse

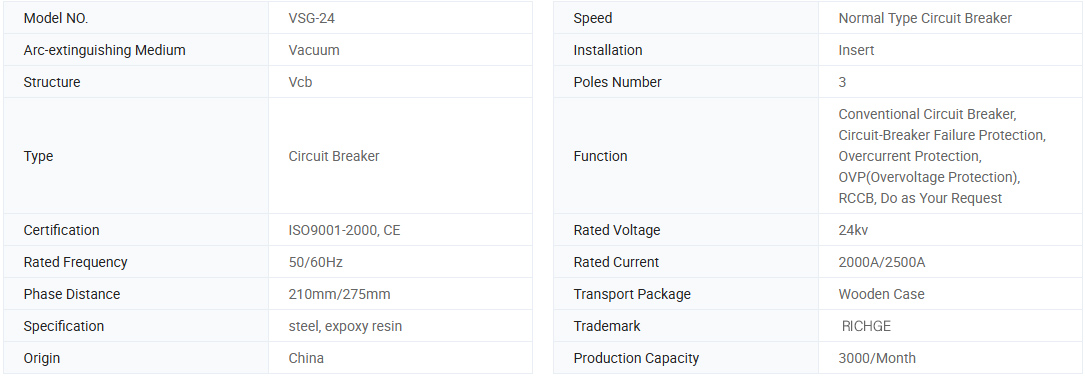

Grunnleggende info.

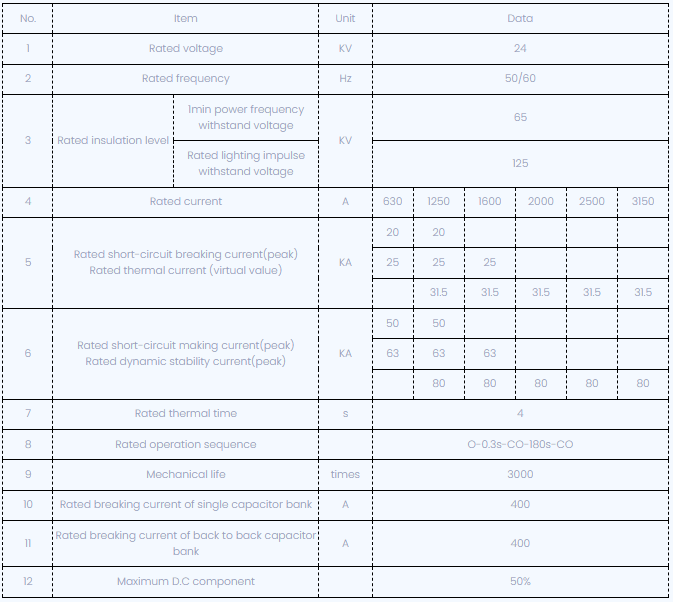

Tekniske parametere

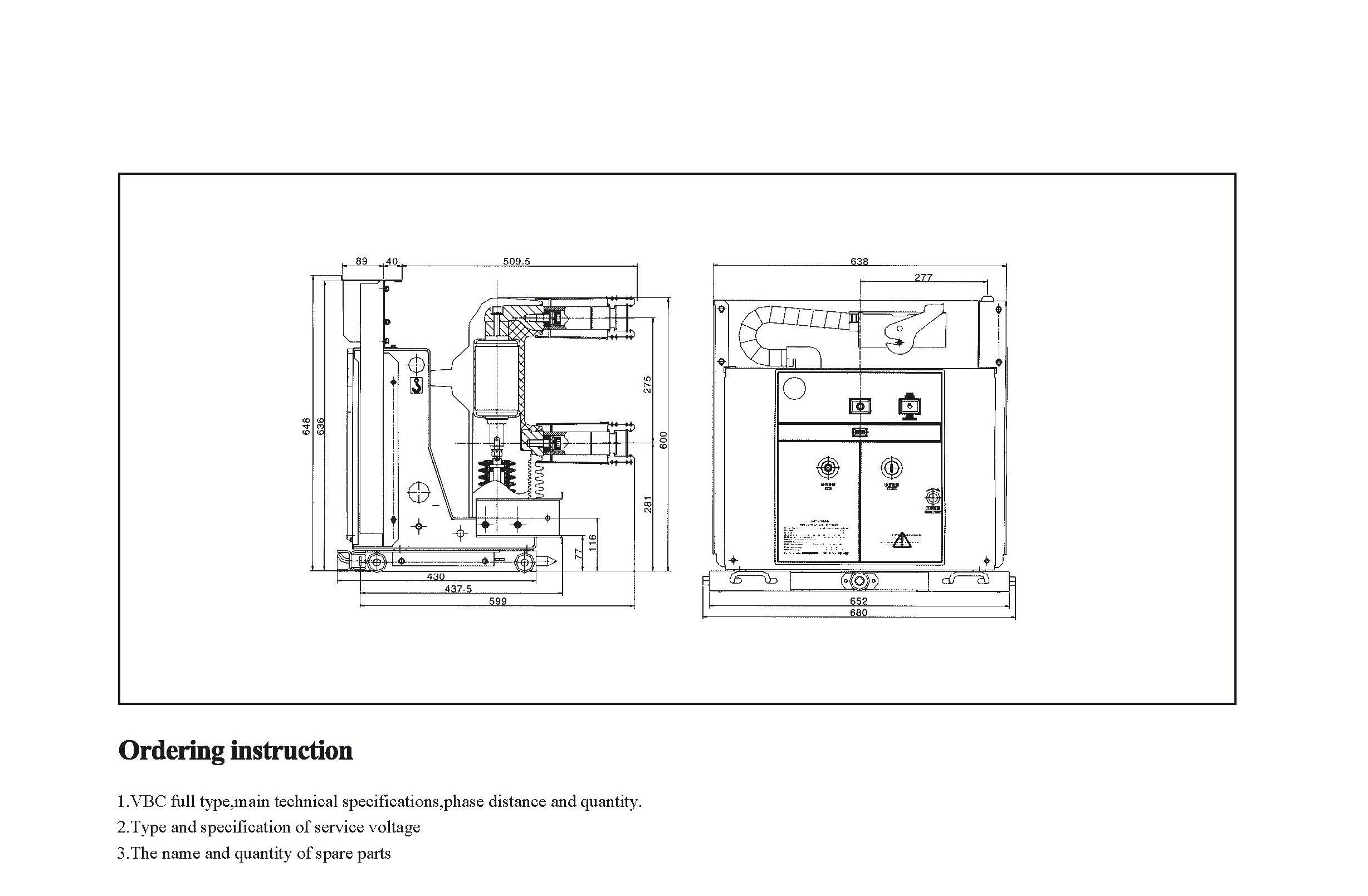

Tekniske tegninger

Servicemiljø for høyspenningsvakuumkretsbryteren (VCB)

a) Lufttemperatur: høyeste temperatur: +40 ºC; Laveste temperatur: -25 ºC

b) Fuktighet: Den månedlige gjennomsnittlige fuktigheten er 95%; Den daglige gjennomsnittlige fuktigheten er 90%.

c) Høyde: Maksimal installasjonshøyde: 2500m

d) Det er åpenbart ingen omgivelsesluft forurenset av etsende og brennbare gasser, damp osv.
