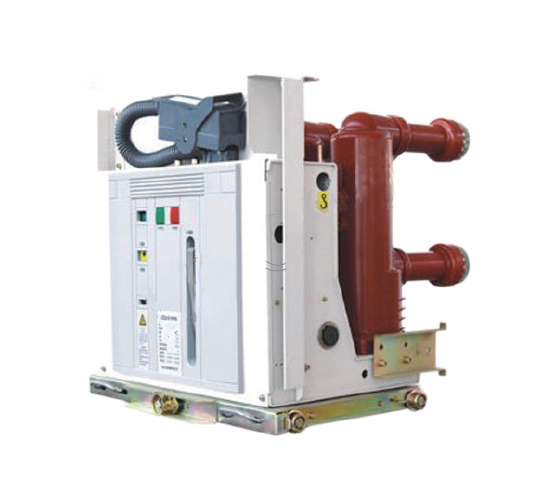

VSG-12 isolasjonssylinder Uttrekkbar VCB-effektbryter

VSG-12 isolasjonssylinder Uttrekkbar VCB-effektbryter

   Vi nyter en ekstremt god status blant utsiktene våre for vår store varer topp kvalitet, konkurransedyktig pris og den ideelle tjenesten for metall lukket elektrisk bryterutstyr, LV-strømfordelingsskap, høyspenningsmetallinnløst bryterutstyr. Overfor fremtiden vil vi fortsette å opprettholde kjerneverdiene for integritet, respekt, innovasjon, lidenskap og profesjonelt team, alltid følge den kundesentriske tilnærmingen, og gi tilbake til globale kunder med høykvalitetsprodukter og tjenester. Vi er avhengige av våre rike menneskelige ressurser og utmerkede vitenskapelige forskningsforhold for å tilpasse oss den generelle utviklingen av markedet med en innovativ mekanisme. Vi forfølger målet om 'Kvalitet, omdømme og tjeneste først' og holder oss til handelsprinsippene for 'Quality and Gjensidige fordeler'. Og vi vil hjertelig samarbeide med venner av forskjellige kretser både hjemme og i utlandet med en ny gest.

Innendørs tilbaketrekning

  VSG-12 innendørs høyspenningsvakuum effektbryter (abbr.: Effektbryter) er tre-setning A.C. 50Hz innendørs strømforsyningsfordeling utstyrt med den nominelle spenningen 12 kV. Dette produktet er i samsvar med GB1984-2003 (High Voltage A.C. Circuit Breaker), JB3855-1996 (3,6-4,5kV innendørs A.C. High Voltage Circuit Breaker), DL4033 (tekniske forhold for bestilling av 12-40,5kv High Voltage Voluage Breakuit Breakuit Breaker Breaker Breaker Breaker Breaker Breakuit Breaker Breakuit Breaker Breaker Breaking Of 12-40,5kv. A. C. effektbryter). Det kan brukes til å beskytte og kontrollere utstyr i nettutstyret og den dynamiske utformingen av industriell og gruveforetak. Det er egnet for å bytte belastning og hyppig drift med forskjellig eiendom og med muligheten til mange ganger drift for å bryte kortslutningsstrøm.

De innendørs tilbaketrekkbare vakuumskretsbryterne er egnet for trefaset AC-kraftsystemer med nominelle spenninger opp til 12 ~ 24 kV og frekvens 50/60Hz. De er mye brukt i kraftverk, transformatorstasjoner, petrokjemikalier, metallurgi, produksjon og andre bransjer, flyplasser, boligområder, etc. Kontroller og beskytter elektrisk utstyr, spesielt for anledninger som må betjenes sjelden ved nominell strøm- eller flerkrets kortslutningsstrøm. Det kan installeres i innendørs luftisolert bryterutstyr som KYN28 eller AMS-type.

  Husbryteren er laget av moden APG -teknologi. Bruken av VD4 terminalbuffer sikrer at innendørs terminalen er mer pålitelig i ethvert driftsmiljø. VD4 kan fullt ut oppfylle kravene til GB, DL, IEC, DIN, VDE og standardene i andre avanserte industriland.

Vakuumskretsbryteren består hovedsakelig av tre deler: vakuumbue slukkende kammer, driftsmekanisme, brakett og andre komponenter.

1. Vakuumbue slukkende kammer

I henhold til de forskjellige typer brytere, er det keramiske vakuumbue som slukker kamre med eksterne skjermer, små vakuumbue som slukker kamre med mellomliggende forseglet koppformede langsgående magnetfelt og indre forseglede glassboblebueutslippsekamre. Grunnstrukturen er som følger:

•  Airtight Isulation Shell ： Det lufttette isolasjonssystemet sammensatt av en keramikk, glass eller mikrokrystallinsk glass lufttett isolasjonssylinder, et bevegelig sluttdeksel, et fast endedeksel og et rustfritt stål bølgepunkt er en vakuumforseglet beholder. For å sikre lufttetthet, i tillegg til de strenge driftsprosedyrene i tetningstypen, er selve materialet også nødvendig for å ha liten pusteevne og intern gassfrigjøring.

• Ledende system ： Det er sammensatt av en fast ledende stang, en fast bueoverflate, en fast kontakt, en bevegelig kontakt, en bevegelig bueoverflate og en bevegelig ledende stang. Kontaktstrukturen kan grovt deles inn i tre typer: sylindrisk kontakt, tverrgående magnetfeltkontaktspor buet overflate med spiralform og langsgående magnetfeltkontakt. For tiden vedtar denne typen bue som slukkende kammer langsgående magnetisk feltteknologi, som har sterk og stabil bue slukkende evne.

• Skjermingssystem ： Skjerming av deksel er en uunnværlig komponent i vakuumbuen som slukker kammeret, og det er forskjellige typer skjermdeksel, for eksempel det viktigste skjermdekselet som omgir kontaktpunktet, korrugerte rørskjermingsdeksel og spenning som tilsvarer skjermdekselet. Funksjonen til det viktigste skjermingsdekselet er som følger: ① For å forhindre at produkter spruter på den indre veggen til isolasjonsskallet under ARC -prosessen, og reduserer dermed isolasjonsstyrken til skallet. ② Forbedring av ensartetheten av elektrisk feltfordeling i bue -slukkende kammer er gunstig for å redusere lokal feltstyrke og fremme miniatyrisering av vakuumbue som slukkende kammerkondenseringsbueprodukter og absorbere litt lysbue -energi er gunstig for utvinning av dielekturen til arc -gapet.

2. Driftsmekanisme

I henhold til de forskjellige typer effektbrytere, brukes forskjellige driftsmekanismer. Vanlige driftsmekanismer inkluderer fjærdriftsmekanisme (VS1), permanent magnets driftsmekanisme og kombinasjonsdriftsmekanisme (VBD).

Andre deler: Chassisbiler, isolasjonsbeslag, isolatorer osv.

Hva er kjennetegnene til vakuumkretsbrytere

• Sterk bruddkapasitet, opptil 50 ka; Etter brudd blir mediet mellom sprekkene raskt, og det er ikke nødvendig å erstatte mediet.
• Kontaktåpningsavstanden er liten. Kontaktbruddavstanden til 10 kV vakuumkretsbryter er bare omtrent 10 mm. Den nødvendige driftskraften er liten, handlingen er rask, driftsmekanismen kan forenkles, og levetiden kan forlenges. Generelt er ikke vedlikehold nødvendig på rundt 20 år.
• Kort lysbue som slukker tid, lav lysbue -spenning, lav lysbue, lavt kontakttap og flere avbrudd.
• Mobilveiledningen har liten treghet og er egnet for hyppig drift.
•  Når du bruker bryteren, er handlingsstøyen lav, noe som gjør den egnet for bybruk.
• Bue slukking eller isolasjonsmedier bruker ikke olje, og det er ingen brann- eller eksplosjonsfare.
• Kontakthodet er en fullt forseglet struktur, som ikke vil redusere ytelsen på grunn av påvirkning av fuktighet, støv og skadelige gasser. Pålitelig drift og stabil on-off ytelse. Som en uavhengig komponent er ARC slukkende kammer enkelt å installere og feilsøke.
• I løpet av levetiden til vakuumkretsbryteren krever ikke kontaktdelen vedlikehold og inspeksjon. Selv om vedlikehold og inspeksjon blir utført, er tiden som kreves veldig kort.
• Buen slukkes i en lukket beholder, og buen og varm gass blir ikke utsatt.
• Utstyrt med flere omløpsfunksjoner, egnet for applikasjonsbehovene til distribusjonsnettverk

Fordel:

• Enkel struktur
• Tilpasse seg ultra-lav motstandsvakuum sammenheng
• Tilpasningsoptimalisering og modulær fjærdriftsmekanisme
• Passer for hyppige operasjoner
• Gratis vedlikehold, lang levetid
• Svært pålitelig ytelse

Grunnleggende info.

Tekniske parametere

Tekniske tegninger

Servicemiljø for høyspenningsvakuumkretsbryteren (VCB)

a) Lufttemperatur: høyeste temperatur: +40 ºC; Laveste temperatur: -25 ºC

b) Fuktighet: Den månedlige gjennomsnittlige fuktigheten er 95%; Den daglige gjennomsnittlige fuktigheten er 90%.

c) Høyde: Maksimal installasjonshøyde: 2500m

d) Det er åpenbart ingen omgivelsesluft forurenset av etsende og brennbare gasser, damp osv.

FAQ

Spørsmål: Kan jeg ha priser på produktene dine?

A: Velkommen. Send oss ​​gjerne henvendelse her. Vi vil svare deg innen 24 timer.

Spørsmål: Kan jeg få et utvalg før bulkrekkefølgen?

A: Ja, vi ønsker velkommen til å teste og sjekke kvalitet. Blandede prøver er akseptable.

Spørsmål: Kan vi skrive ut logo/ firmanavn på produkter?

A: Ja, selvfølgelig godtar vi OEM, og trenger at du gir merkevara autorisasjon til oss

Spørsmål: Godtar du produkttilpasning?

A: Ja, selvfølgelig, vennligst oppgi spesifikke tegninger eller parametere, vi vil sitere deg etter evaluering

Spørsmål: Hva er ledetiden?

A: Ledetiden avhenger av mengdene som er bestilt, vanligvis innen 7-20 dager etter å ha mottatt betalingen.

Spørsmål: Hva er handelsvilkårene dine?

A: Vi godtar EXW, FOB, CIF, FCA, etc.

Spørsmål: Hva er betalingsmetoden din?

A: Vi godtar T/T, Western Union, PayPal, ugjenkallelig L/C ved synet osv.

Spørsmål: Inspiserer du de ferdige produktene?

A: Ja, hvert trinn i produksjonen og ferdige produkter vil bli kommet ut inspeksjon av QC -avdelingen før frakt. Og vi vil gi varekontrollrapporter for din referanse før forsendelse

Spørsmål: Hvordan løse kvalitetsproblemene etter salg?

A: Ta bilder av kvalitetsproblemene og send til oss for å sjekke og bekrefte, vi vil lage en fornøyd løsning for deg innen 3 dager.
