VM1 (VM100) Series Mini 2/3 Port Mekanisk Poppet Ventil

Merke: SOLH by Richge Technology

 Produktposisjonering

     VM1 (VM100)-serien er en miniatyr 2/3-ports mekanisk tallerkenventil som kan byttes ut med originale SMC-modeller. Den tar i bruk pålitelig tallerkenforseglingsstruktur med ultrakompakt lett kontur, bredt driftstrykkområde som dekker vakuum og positivt trykk, og rikelig med utskiftbare aktuatorhoder. Mye brukt for utstyrsposisjonsdeteksjon, slaggrenseføling, manuell joggeoperasjon og liten luftkretskobling på kompakt automatisert maskineri.

Kjerne tekniske spesifikasjoner (VM100 / VM1-serien)

  1 Grunnleggende parametere

     -- Kretstyper: 2-porter (NC / NO), 3-porter (N.C. / N.O.)

     -- Struktur: Direktevirkende tallerkentype med tett forsegling

     -- Gjeldende væske: Trykkluft, inert gass

     -- Driftstrykkområde: -100kPa ~ 1,0MPa (vakuumkompatibel)

     -- Omgivelses- og middels temperatur: -5 ~ +60 ℃ (ingen intern ising)

     -- Porttrådstørrelser: M5, Rc1/8 (NPT1/8 & G1/8 valgfritt)

     -- Strømningskapasitet: Cv=0,11, effektivt snittareal 2,5 mm²

     -- Nettovekt: Sideportversjon 60g, bunnportversjon 67g (ultralett)

     -- Alternativer for røroppsett: Sideport, bunnport

     -- Smørekrav: Smørefri drift

  2. Overordnede dimensjoner

     -- Sideportmodell: 11 × 36 × 16 mm

     -- Bunnportmodell: 11 × 28 × 25 mm

 Kretsdefinisjon og arbeidslogikk (3-porter / 2-porter)

   1. 3-ports type (VM13x, mest populær)· Port 1(P): Lufttilførselsinntak

     -- Port 2(A): Kontroller utgang

     -- Port 3(R): Eksosport

     -- Normalt lukket NC: Uaktivert → P avskåret fra A, A koblet til R

     -- Normalt åpen NO: Uaktivert → P koblet til A, A avskåret fra R

   2. 2-ports type (VM12x)

     -- Port 1(P): Væskeinngang

     -- Port 2(A): Kontrollutgang

     -- Normalt lukket logikk: Luftpassasje åpnes når den trykkes, avskjæres etter utløsning

Fullt utvalg av utskiftbare aktuatorhoder

 1. Grunnleggende rett stempeltype

     -- VM130 / VM120: Standard 4,8 mm slagstempel

     -- VM130U / VM120U: Kort stempel på 2,5 mm

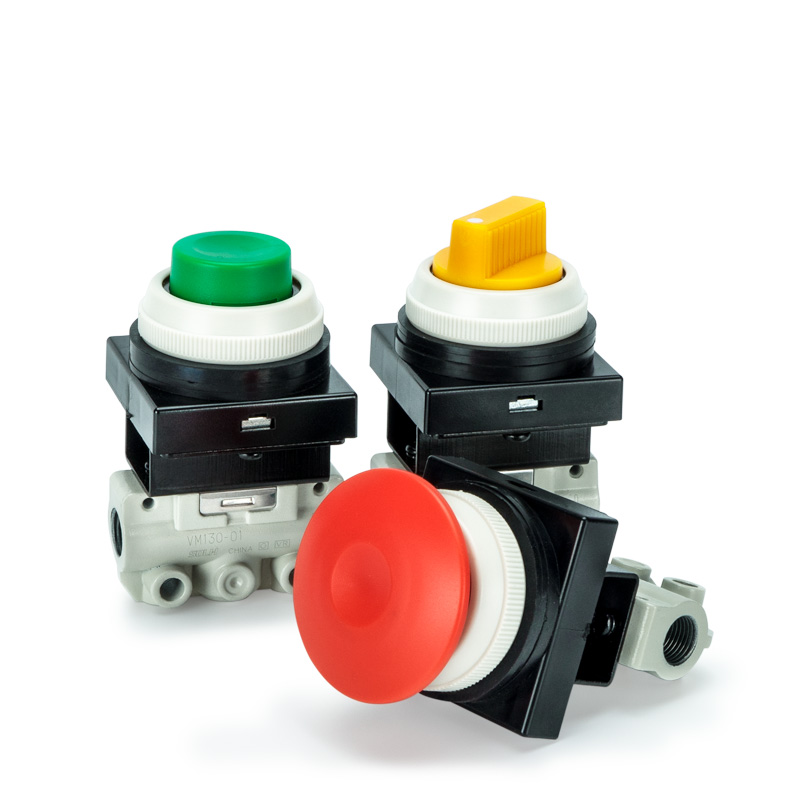

 2. Trykknapptype (manuell joggeoperasjon)

     -- VM132 / VM122: Flat standard trykknapp

     -- VM132Y / VM122Y: Gult sopphode for nødstopp og høy synlighet

     -- VM132G / VM122G: Grønn indikator-trykknapp

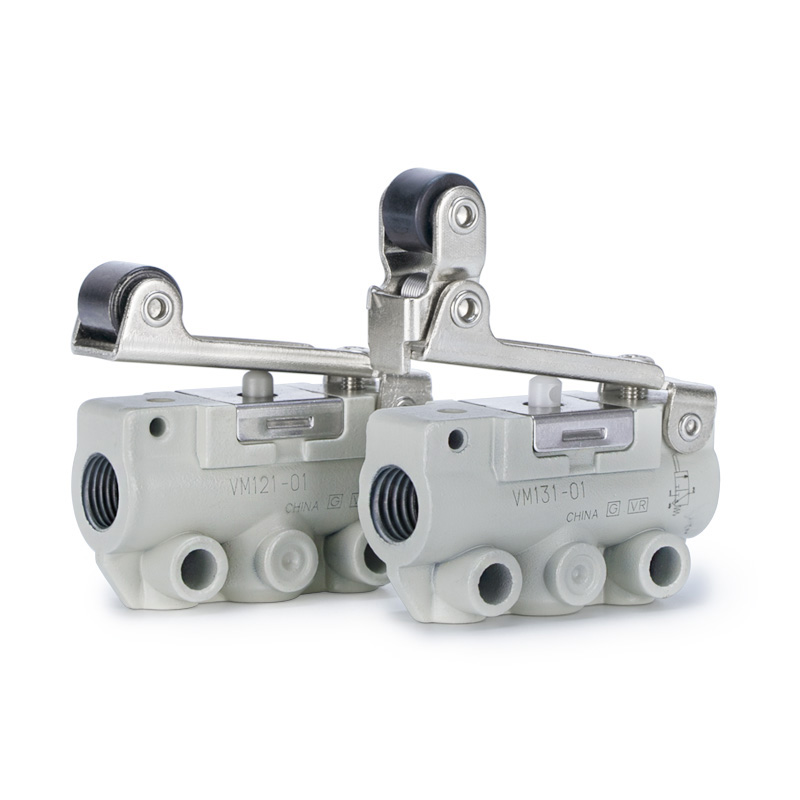

  3. Rullespaktype (slag- og grensedeteksjon)

     -- VM131 / VM121: Standard rett rullespak

     -- VM131U / VM121U: Spak for kort kjørerulle

     -- VM133 / VM123: Enveis anti-rebound rullespak

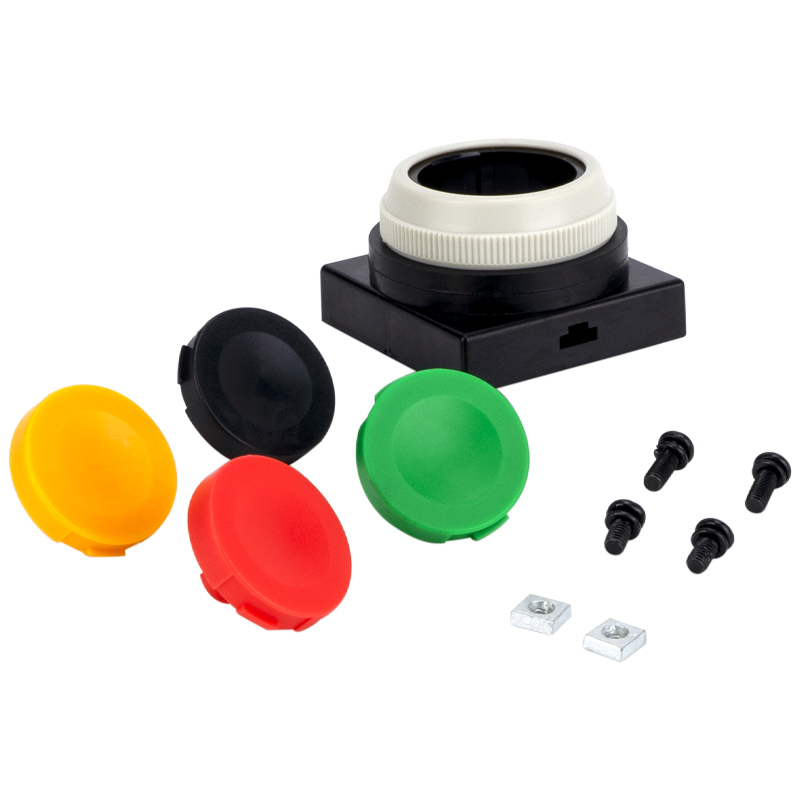

  4. Valgfrie ekstra aktuatorer

     Hengselsspak, vippespak, låsbar dreieknapp og mer tilpassede utløserhoder

 Modellkodeforklaring

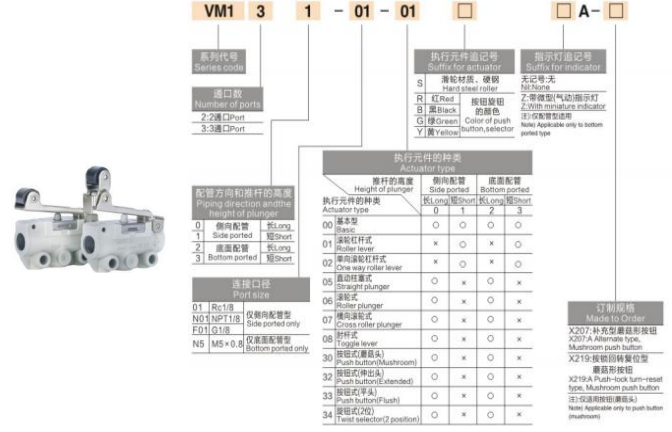

  1.  (Eksempel: VM131-01-01A)

     -- VM131: 3-ports krets + rullespakaktuator

     -- 01: Portgjengekode (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Sideportoppsett (02 = bunnportoppsett)

     -- Suffikskode: A=standard; Y=gul sopp; G=grønn knapp; U=kort slag

  2. Vanlige standardmodeller

     -- VM131-01-01A: 3-ports rullespak, Rc1/8, sideport (mest brukt)

     -- VM132-M5-00A: 3-ports flat trykknapp, M5 gjenger, bunnport

     -- VM130U-01-N01Y: 3-ports kort stempel, NPT1/8, gult soppnødhode

Kjerneproduktfordeler

     -- Ultraliten og ultralett: Kun 60 g med 11 mm smal bredde, perfekt for intern maskininnbygging og installasjon av tett panelstabling

     -- Bredt universalt trykkområde: Kompatibel med fullt vakuum opptil 1,0 MPa positivt trykk for flerbrukskretskontroll

     -- Slitesterk tetningsstruktur for tallerkener: Utmerket lufttetthet, lang levetid og sterk motstand mot støvforurensning

     -- Fleksibel rørføring og montering: Alternativer for side-/bunnport, sidemontering, bunnmontering, valgfri brakettbase (VM1-B)

     -- Smørefri design: Lave vedlikeholdskostnader og ren luftsløyfedrift

     -- Komplett aktuatorportefølje: Matcher manuell jogging, slaggrense, sikkerhetsnødstopp og alle mekaniske triggerscenarier

Typiske applikasjonsscenarier

     -- Maskinslagsbegrensningsbrytere: Tilbakemeldingsdeteksjon av sylinder fullslagsposisjon

     -- Manuell jogging og igangkjøring av utstyr: Manuelle testluftkretser med paneltrykkknapp

     -- Sikkerhetssperre og nødstoppsløyfer: Gul sopphodeaktuator for maskinsikkerhet

     -- Minijigger og klemmearmaturer: Klem / unclamp pneumatisk kobling

     -- Vakuumkontrollkretser: Stabil svitsjing under -100kPa vakuumtilstand

     -- Generelt automatiseringsutstyr: Mekaniske utløserluftsignal- og posisjonstilbakemeldingskretser

Sammendrag av én setning

     SOLH VM1 miniatyr mekanisk tallerkenventil har ultralett 60 g kompakt kropp, pålitelig tallerkenforsegling, fullt vakuum ~ 1,0 MPa driftsområde, dobbel side-/bunnportoppsett og komplette utskiftbare aktuatorhoder, som fungerer som den foretrukne mekaniske utløserluftkontrollventilen for alt lite automatisert utstyr.
