TWQ-serien stoppersylinder med fast høyde | Kompakt lett og middels stoppsylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

     SOLH TWQ-serien er en stoppesylinder med fast monteringshøyde optimalisert for lette og middels tunge automatiserte transportbånd. Den har en kompakt kroppsstruktur, fire valgfrie stangendetyper, hydraulisk buffertilgjengelighet og valgfri mekanisk selvlåsende funksjon. TWQ-sylinderen er egnet for stopp av paller og verktøy på 10–150 kg, stasjonsbegrensning og overføringsposisjonering, og fungerer som en standardløsning med høy ytelse for lett og middels last automasjonsscenarier.

 1.1 Utforming av fast monteringshøyde

     Det integrerte huset med fast høyde sikrer rask og enkel installasjon med høy repeterende posisjoneringsnøyaktighet. Den passer perfekt til standardiserte transportbåndstasjonsoppsett, eliminerer høydejusteringsprosedyrer og forbedrer utplasseringseffektiviteten på stedet.

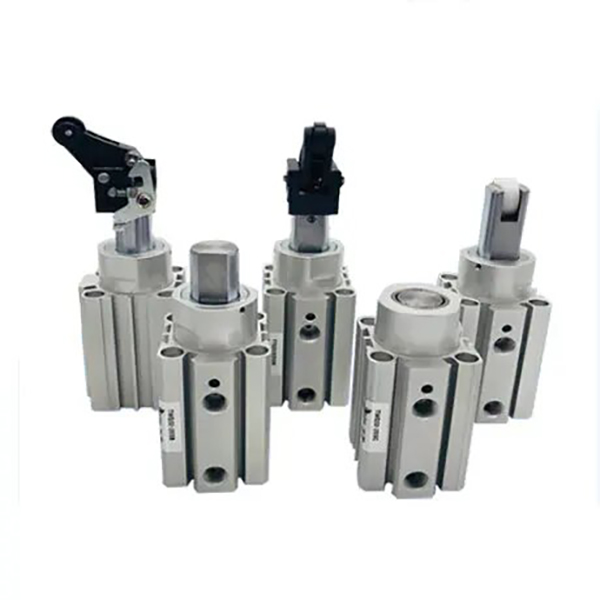

 1.2 Fire allsidige stangendetyper (kjernefordel)

     • B Flat stang type: Antirotasjons flat stempelstangstruktur gir stabil stoppytelse og sterk eksentrisk belastningsmotstand, og opprettholder nøyaktig posisjonering under sidekraftforhold.

     • C rundstang type: Fortykket solid rund stempelstang med forbedret slagmotstand, spesialdesignet for arbeidsforhold med stor sidekraft og presise verktøyposisjoneringskrav.

     • R Roller Spak Type: Spak + rullende kontaktstruktur minimerer stoppstøt med jevn rullende bevegelse, ideell for høyhastighets kontinuerlig transportlinjedrift.

     • K Justerbar bufferspaktype: Innebygd justerbar hydraulisk buffer tillater fri justering av dempningsmotstanden for å tilpasse seg arbeidsstykker med forskjellig vekt og transporthastighet, og oppnå optimal myk stoppeffekt for variable arbeidsforhold.

  1.3 Valgfri selvlåsende funksjon (R/K-versjon)

     Valse- og bufferspakversjoner støtter valgfri mekanisk selvlåsende struktur. Etter at arbeidsstykket har stoppet, låser sylinderen automatisk spakearmen for å forhindre tilbakeslag og skyvning bakover, noe som effektivt eliminerer forskyvning av arbeidsstykket og forbedrer transportørstasjonens stabilitet og konsistens.

 1.4 Kompakt størrelse og slitesterk struktur

     Sylinderkroppen vedtar hard anodisering, mens stempelstangen har hard krombelegg, som gir utmerket slitestyrke og slagmotstand. Standard oljefri drift tilpasser seg rene produksjonsmiljøer og sveisesprutsikre scenarier. Reserverte sensorspor på fire sider tillater magnetisk bryterinstallasjon uten strukturelle forstyrrelser for fleksibel layout.

  1.5 Diverse driftsmoduser

     Valgfrie dobbeltvirkende standardmodus og enkeltvirkende (fjærforlengelse / fjærtrekk) moduser dekker automatisk sykling, avslåingsbeskyttelse og midlertidige stoppkrav, som matcher ulike industrielle kontrolllogikker.

2. Fullfør modellnavneregler og ordreeksempler

  1. Typiske modelleksempler: TWQ32-20SB, TWQ50-30RK-F

 2. Eksempler på standardbestilling

     • Standard flatstangmodell: TWQ32-20SB (φ32 boring, 20 mm slaglengde, flat søylestangende, gummibuffer)

     • Selvlåsende justerbar buffermodell: TWQ50-30RK-F (φ50 boring, 30 mm slaglengde, justerbar hydraulisk bufferspak, med selvlåsende funksjon)

3. Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: Dobbeltvirkende, enkeltvirkende (fjæruttrekk / fjærtrekk)

     • Arbeidstrykkområde: 0,05~1,0 MPa; Sikkerhetstrykk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (isfritt miljø)

     • Bufferkonfigurasjon: S = Dual-end gummibuffer; K = Justerbar hydraulisk buffer + dobbel-ende gummibuffer

     • Smøremodus: Oljefri drift

     • Installasjonsmetode: Standard flensmontering i fast høyde

 3.2 Standard bore- og slagkombinasjon

  3.3 Teoretisk stoppkraft (Enhet: N @0,5 MPa)

  3.4 Produktvekt (Enhet: kg @ standard slag)

4. Retningslinjer for kjernekonfigurasjon og valg

  4.1 Valg av stangende

     • B Flat kolonnetype (anbefalt): Antirotasjons- og høystabilitetsdesign, egnet for lett belastning (10–80 kg) og lavhastighetsdrift (≤0,3m/s) uten åpenbar sideveis påvirkning.

     • C rundsøyletype: Fortykket stangstruktur med sterk slagmotstand, ideell for verktøyposisjoneringsscenarier med stor sidekraft.

     • R Roller Spak Type: Lav støt og jevn rulleytelse, perfekt for høyhastighets (≤0,5m/s) og lett-middels belastning (30–100 kg) transportbånd.

     • K Justerbar bufferspaktype: Tilpassbar demping og overlegen støtmotstand, designet for middels belastning (50–150 kg), høyfrekvent start-stopp og arbeidsforhold med ustabil hastighet.

  4.2 Valg av selvlåsende funksjon

     • F Selvlåsende type (anbefalt for autolinjer): Kun tilgjengelig for R/K-hendelversjoner. Forhindrer tilbakeslag av arbeidsstykket og stasjonsforskyvning, og forbedrer den kontinuerlige driftsstabiliteten til automatiserte linjer betydelig.

     • Ikke-låsende type: Kostnadseffektiv løsning for scenarier med mindre omvendt påvirkning og manuell tilbakestilling, anbefales ikke for helautomatiske produksjonslinjer.

  4.3 Valg av driftsmodus

     • Dobbeltvirkende: Maksimal stoppkraft med toveis kontrollerbar handling, egnet for høyfrekvente og helautomatiske kontrollscenarier.

     • Enkeltvirkende (Spring Extend): Forlenges automatisk for å stoppe arbeidsstykker etter strømbrudd, og prioriterer sikkerhet for farlige stasjoner og beskyttelsesapplikasjoner for strømavbrudd.

     • Enkeltvirkende (fjærtrekk): Stopper med lufttilførsel og utløses automatisk når strømmen slås av, tilpasset normalt åpne transportlinjer og midlertidige stoppoppgaver.

5. Typiske applikasjonsscenarier

     • Lette og middels tunge transportbånd: Brukes til å stoppe, begrense og overføre posisjonering av 10–150 kg paller og verktøyplater i elektronikk, husholdningsapparater og næringsmiddelindustri.

     • Høyhastighets materialhåndteringslinjer: R/K-spakstrukturen sikrer jevn stopp uten støt for lettlastede høyhastighets (≤0,5m/s) arbeidsstykker på rulle- og båndtransportører.

     • Automatiserte utstyrsstasjoner: Kompakt kropp for enkel installasjon, mye brukt for lasting/lossing av maskinverktøy, plassering av monteringsstasjon og stopp av inspeksjonsstasjon.

     • Pakke- og logistikklinjer: Ideell for stopp av kartong og materialboks, blokkering av divergerende stasjoner og stablingsposisjonering, med høy kostnadsytelse og lite vedlikehold.

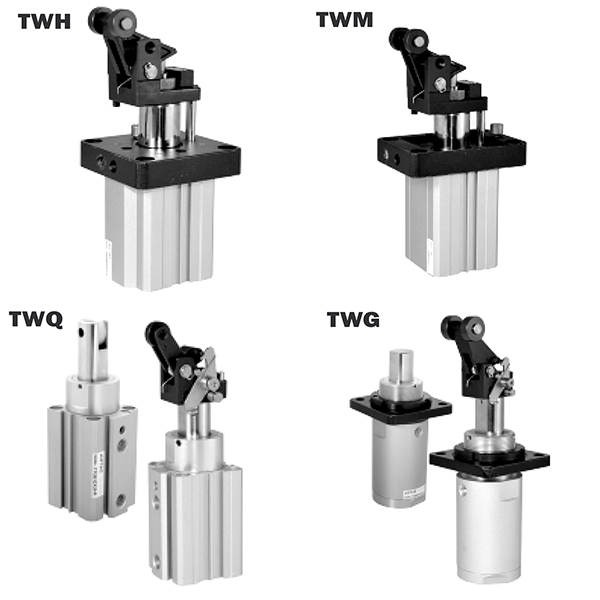

6. Hurtig sammenligning av TWQ ​​vs TWH/TWM-serien

7. 3-trinns hurtigvalgveiledning

     1. Valg av borestørrelse: Velg boring i henhold til arbeidsstykkets vekt med 200 % sikkerhetsfaktor (teoretisk stoppkraft ≥ faktisk belastning × 2). Velg φ25/φ32 for belastning under 80 kg; velg φ40/φ50 for 80–150 kg belastning.

     2. Stangende og buffervalg: Bruk B flat stang + S gummibuffer for lavhastighetsscenarier med lett belastning; velg R-rulletype for høyhastighets lette belastningslinjer; velg K justerbar buffertype for middels belastning og høyfrekvente arbeidsforhold.

     3. Valg av funksjonell konfigurasjon: Utstyr F selvlåsende for automatiske produksjonslinjer; velg dobbeltvirkende modus for høyfrekvent syklisk kontroll; ta i bruk enkeltvirkende fjærforlengelsesmodus for sikkerhetsprioriterte og avslåtte beskyttelsesstasjoner.

Sammendrag av én setning

     SOLH TWQ-seriens stoppesylinder med fast høyde har kompakt design, kompatibilitet med flere stangender og valgfrie selvlåsende og justerbare bufferfunksjoner, og gir høye kostnader, stabile og fleksible stoppeløsninger for 10–150 kg lette og middels tunge automatiserte transportbåndsystemer.
