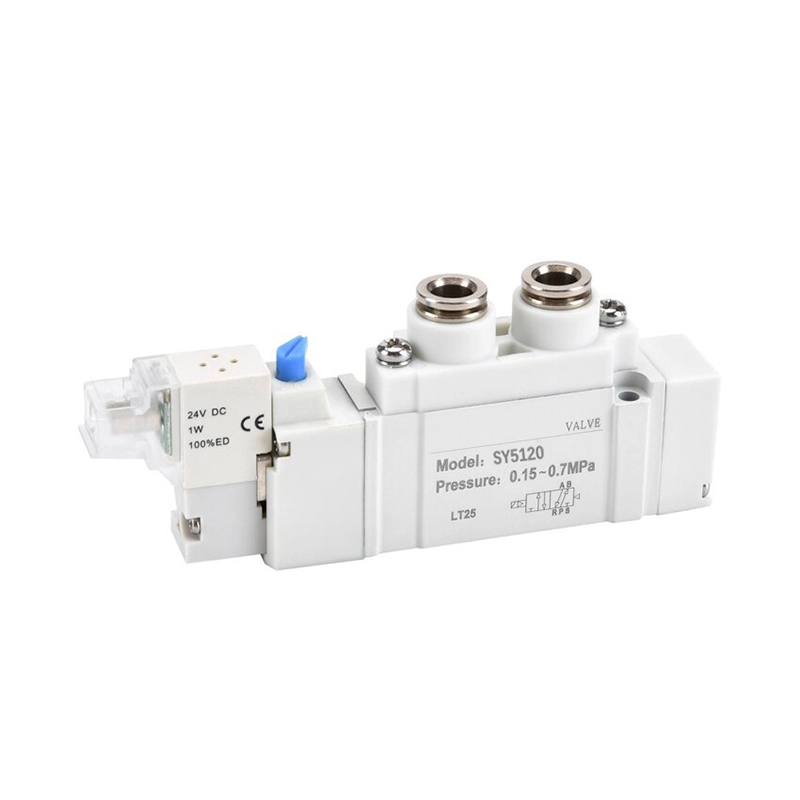

SY-serien pilotdrevet 5-ports magnetventil

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH SY-serien er en vanlig pilotbetjent 5-ports magnetventil, med ultrakompakt kropp, ultralavt strømforbruk og kraftig oppgradert strømningskapasitet. Den fungerer som kjernekomponenten for retningskontroll for sylinderfrem- og tilbakegående og pneumatisk kretskobling på alt automatisert produksjonsutstyr, fullt utskiftbart med originale SMC SY-serien.

Full serie størrelsesklassifisering og matchende omfang

Universal Core tekniske spesifikasjoner

  1. Kretstyper:

     -- 5/2-veis (enkeltfjærretur / dobbel låsespole);

     -- 5/3-veis (3 senterfunksjoner: Senterlukket / Sentereksos / Sentertrykktilførsel)

  2. Driftstrykkområde

     -- Intern pilot: 0,1 ~ 0,7 MPa

     -- Ekstern pilot (vakuumkompatibel): -100 kPa ~ 0,7 MPa

  3. Driftstemperatur: -10 ~ 50 ℃ (ingen ising i luftkilden)

  4. Strømforbruk for spole: Standard spole 0,35W; energibesparende laveffektspole kun 0,1W

  5. Beskyttelsesgrad: Pluggkontakt IP65; manifold monteringssokkel IP67

  6. Servicelevetid: Gap-tetningsspole opptil 200 millioner sykluser; elastisk forsegling opptil 70 millioner sykluser

  7. Standard spenningsalternativer: DC12V / DC24V (masse mainstream); AC110V / AC220V

Strukturelle og kjerneytelsesfordeler

  1. Rask plug-in manifoldmonteringsstruktur

     -- Klikk direkte på SS5Y-seriens manifoldbase, rask montering og demontering, enkelt enkeltventilvedlikehold uten å demontere hele ventiløya.

  2. Ultra-lav energisparende spole

     -- Valgfri 0,1 W laveffektspole, lav varmegenerering, perfekt egnet for langsiktige kontinuerlige arbeidsforhold, som reduserer fabrikkkostnadene for trykkluft og strøm kraftig.

  3. Sterkt optimalisert høyflytløper

     -- Intern strømlinjeoptimert design, strømningskapasitet økt med ca. 80 % sammenlignet med gammelgenerasjons magnetventiler, og oppnår raskere sylinderforlengelses-/tilbaketrekkhastighet uten trykktap.

  4. Innebygd pilotfilterskjerm

     -- Integrert bittesmå filternett på pilotventilinnløpet for å blokkere støv og urenheter, effektivt redusere spolens fastkjøringsfeil og forlenge levetiden.

  5. Flerveis fleksibel portoppsett

     -- Luftporter tilgjengelig på side / topp / bunn tre retninger, juster fritt rørføringen for å unngå mekanisk interferens inne i kompakt utstyrsrammer.

  6. Modulær ventiløyintegrasjon

     -- Perfekt matchet med SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 serie flerstasjonsmanifoldbaser, realiser sentralisert enhetlig lufttilførsel og avtrekk, ryddig ledningsoppsett og spar plass til skapinstallasjon.

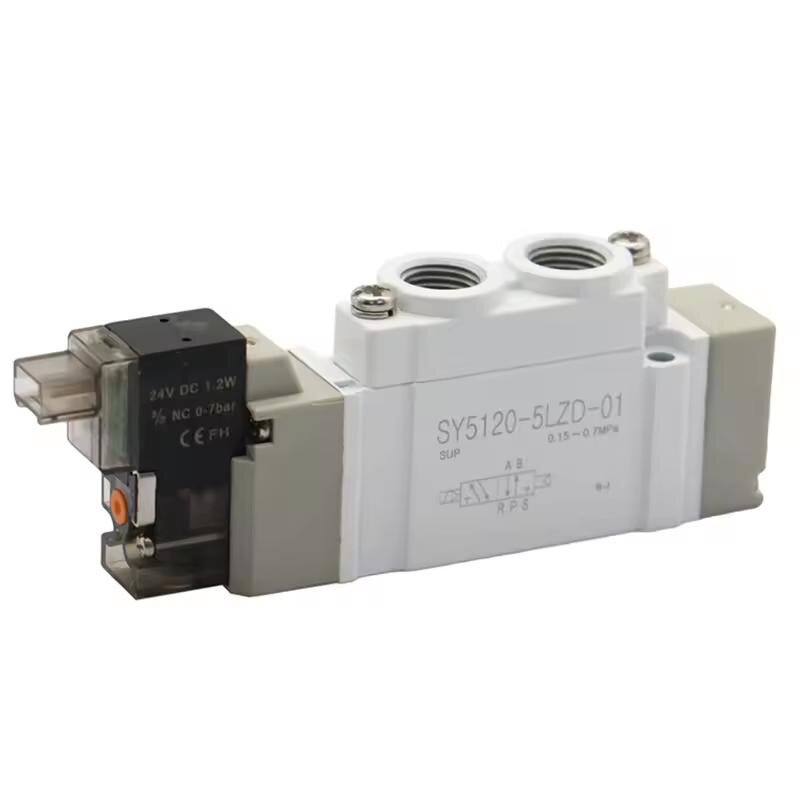

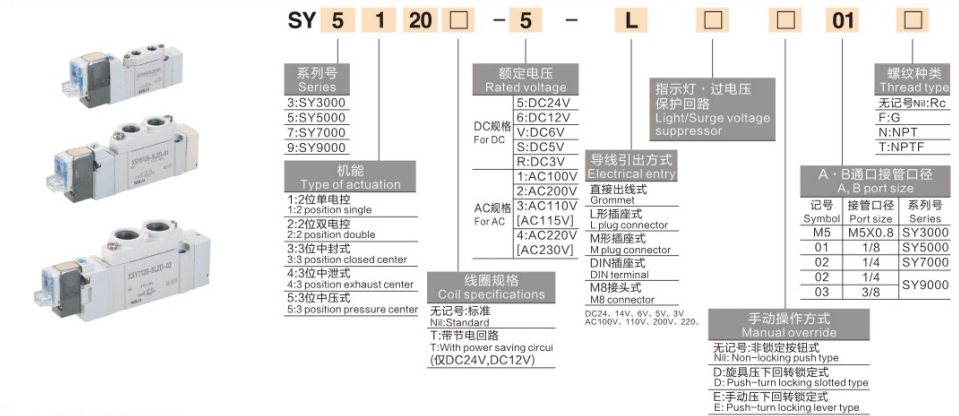

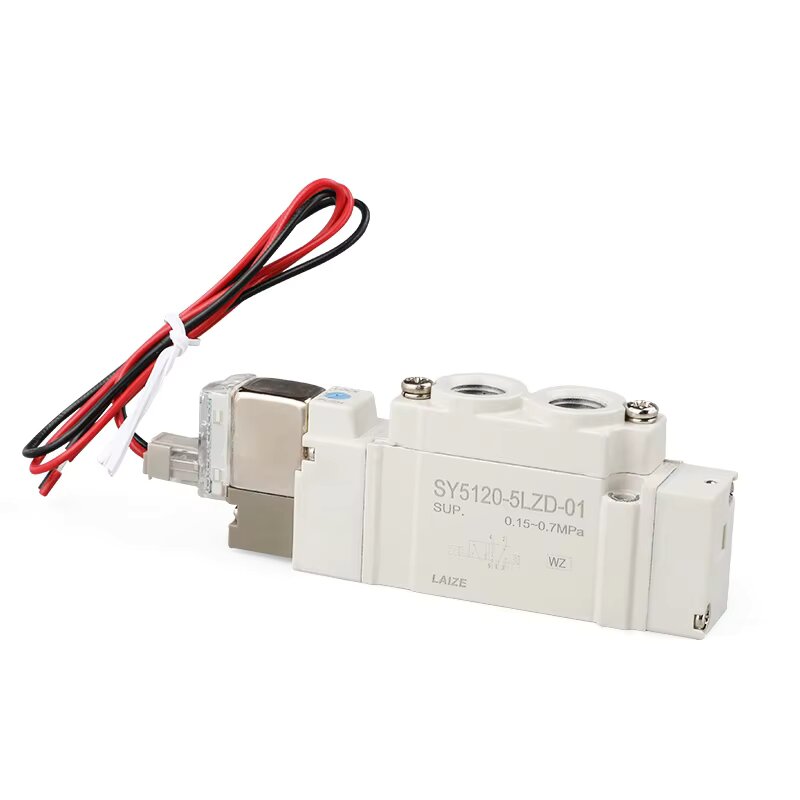

Komplett modellkodingsregel (eksempel: SY5120-5LZD-01)

  1. SY: Seriekode for pilotbetjent 5-ports magnetventil

  2. 5: Størrelsesserienummer (5 = SY5000 medium serie)

  3. 1: Kretsfunksjonskode

     1 = 5/2 enkel spiralfjærretur;

     2 = 5/2 dobbel låsespole;

     3 = 5/3 trestillingsventil

  4. 2: Intern strukturell grunnkode

  5. 0: Standard bunnmonteringstype

  6. 5: Spolespenningskode (5 = DC24V, mainstream)

  7. LZ: Stikkontakt og beskyttelseskonfigurasjon

     L = L-formet stikkontakt; Z = innebygd LED-indikator + overspenningsbeskyttelseskrets

  8. D: Manuell overstyringskode (trykk-sving låsende skrutrekkerdrift)

  9. 01: Port gjengestørrelse (01 = Rc1/8")

Typiske industrielle anvendelsesscenarier

     -- Automatiserte produksjonslinjer, presisjonsutstyr for halvledere, pakkemaskineri

     -- Produksjonslinjer for stempling og sveising av biler, medisinske testinstrumenter

     -- Pneumatiske robotgripere, lineære glidesylindere, roterende indekseringsaktuatorer

     -- Bytting av sylinder forover/retrett, pneumatisk krets på/av og hastighetsregulering

Én setning

     SammendragSOLH SY-serien pilotbetjent 5-ports magnetventil dekker SY3000/SY5000/SY7000/SY9000 full størrelsesserie med 0,1W energisparende spole, IP65/IP67 støvtett og vanntett kvalitet, 80 % høyere strømning enn gamle modeller og plug-in universalkompatibilitetsretning manifold-kontroll for sylinderkompatibilitetsretning manifold elektronikk, bilindustri, emballasje og medisinsk utstyr.
