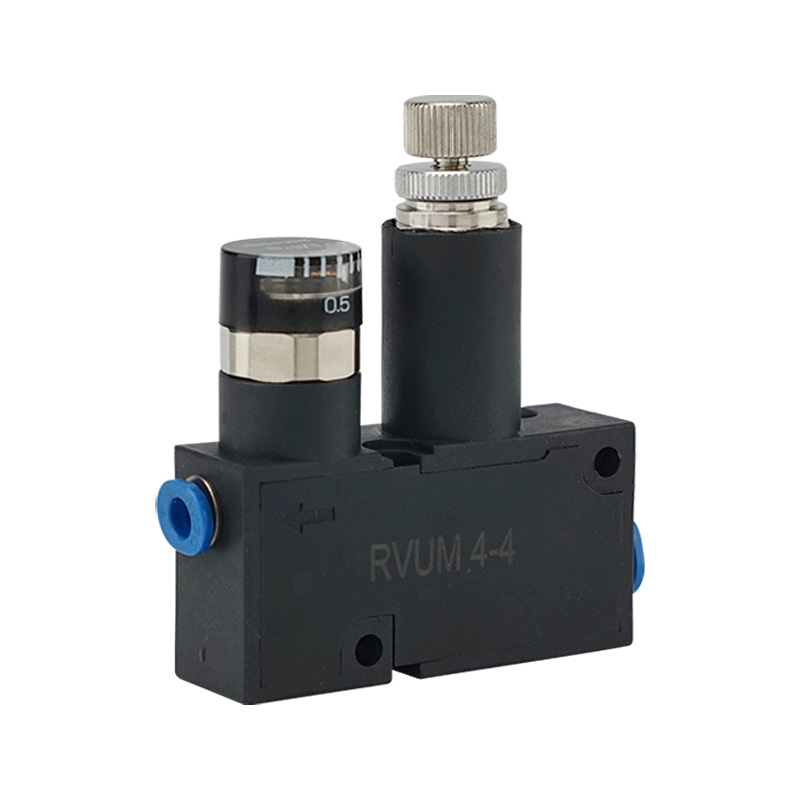

Minitrykkregulatorventil i RVUM-serien

RVUM-serien Mini Pressure Regulator Valve | Kompakt direktevirkende stempellufttrykkreduksjonsventil med One-Touch Fitting

Merke: SOLH by Richge Technology | Ultra-kompakt presisjon pneumatisk trykkregulator

1. Produktoversikt

     SOLH RVUM-serien er enultrakompakt direktevirkende stempeltype mikrotrykkregulatorventil, spesielt utviklet for plassbegrensede pneumatiske miniatyrkretser. Den støtter både avlastnings-type (standard) og ikke-avlastnings-type strukturer, med fleksible rett/albue tilkoblingsmuligheter, integrerte ett-trykks beslag og 0,1–0,8 MPa presisjonstrykkregulering. Med ultraliten lettvektsdesign, diversifiserte monteringsmetoder og stabil trykkutgang, brukes den mye i presisjonsscenarier med liten strømning som dispensering, vakuumadsorpsjon og mikroluftblåsing, og fungerer som den optimale trykkstabiliserende løsningen for miniatyrisert automatisert utstyr.

2. Kjerneposisjonering og arbeidsprinsipp

     • Strukturell design: Vedtar direktevirkende stempelstruktur med høy presisjon, tilgjengelig i to versjoner: standard avlastningstype og valgfri ikke-avlastningstype, som oppfyller ulike krav til kretstrykkregulering.

     • Presisjonstrykkstabilisering: Maksimalt innløpstrykk når 0,9 MPa, med stabilt justerbart utgangstrykk fra 0,1 MPa til 0,8 MPa. Utformingen av avlastningstypen blåser automatisk ut overtrykksluft for å opprettholde konstant nedstrømstrykk.

     • Gjeldende medium: Ren trykkluft, støtter oljefri smøreoperasjon, fullt tilpasset rene og presise pneumatiske arbeidsmiljøer.

3. Fremragende produktfunksjoner

  3.1 Ultrakompakt og lett kropp

     Hele ventilhuset vedtar miniatyrisert integrert design med ekstremt liten plass. Den er perfekt egnet for innebygd utstyrsinstallasjon, panelmontering og smal jiggplasslayout, og realiserer null plassbeslagsoptimalisering for pneumatiske miniatyrsystemer.

  3.2 Fleksibel One-Touch Fitting Piping

     Både IN- og OUT-porter støtter fri veksling av rett- og albuetyper. Kompatibel med metriske φ4/φ6 og imperiale 5/32"/1/4" pneumatiske rør. Verktøyfri plug-in-installasjon forbedrer rør- og modifikasjonseffektiviteten på stedet betraktelig med sterk kompatibilitet.

  3.3 Høypresisjon stabil trykkregulering

     Profesjonell 0–0,8 MPa trykkmåler er utstyrt med en reguleringsnøyaktighet på ±5 % FS. Den leverer ultrastabil trykkutgang for presisjonsscenarier med liten strømning som automatisk dispensering, vakuumadsorpsjon av arbeidsstykket, mikroluftblåsing og posisjoneringskontroll, og unngår effektivt trykksvingninger som påvirker produktpresisjonen.

  3.4 Diversifiserte monteringsmetoder

     Støtter uavhengig direkte installasjon og brakett integrert klyngeinstallasjon. Den kan fleksibelt tilpasse seg ulike krav til utstyrslayout, realisere enkeltpunkt uavhengig trykkregulering og multi-loop integrert sentralisert trykkkontroll.

  3.5 Holdbar og pålitelig ytelse

     Ventilhuset er laget av høyfast aluminiumslegering og harpiksmateriale, med utmerket korrosjonsbestandighet og strukturell stabilitet. Arbeidstemperaturen varierer fra 0 ℃ til 60 ℃ (ikke-frysende miljø), noe som sikrer langsyklus stabil drift i industrielle produksjonsscenarier.

4. Generelle tekniske spesifikasjoner

5. Modellkodingsregler og utvalgseksempler

  5.1 Komplett modelldefinisjon

     Standard modellformat: RVUM - [Tube Spec] - [Tube Spec] - [Suffiks]

     • RVUM: Seriekode for ultrakompakt minitrykkregulator av stempeltype

     • Rørspesifikasjonskode: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Suffiks A: Utstyrt med presisjonstrykkmåler

 5.2 Vanlige modellapplikasjonssaker

     • RVUM6-6: Grunnmodell med φ6 rett inntak + φ6 rett uttak, for konvensjonelle pneumatiske miniatyrkretser

     • RVUM6-6-A: φ6 rett innløp og utløp med innebygd trykkmåler, som realiserer visuell trykkregulering

     • RVUM4-6: φ4 rett innløp + φ6 albueutløp, liten kaliber asymmetrisk modell for smal plass og mikrostrømningsrørledninger

6. Typiske applikasjonsscenarier

     • Mikroautomatiseringsutstyr og jigger: Mye brukt i 3C elektronisk utstyr, medisinsk utstyr, små robotarmer og presisjonsverktøy.

     • Presisjon Small-Flow Control: Profesjonell for automatisk dispensering, vakuumadsorpsjon av arbeidsstykker, mikroluftblåsing og presis posisjoneringstrykkkontroll.

     • Kompakt integrert system: Ideell for utstyr innebygd installasjon, panel innebygd montering og multi-loop klynge integrerte pneumatiske systemer.

     • Magnetventil bakre krets: Direkte installert nedstrøms magnetventiler for sekundær trykkreduksjon og stabil trykkutgang, eliminerer lufttrykksvingninger.

7. Sammenlignings- og utvalgsguide for produktserier

Sammendrag av én setning

     SOLH RVUM-seriens minitrykkregulator integrerer ultrakompakt størrelse, fleksible ett-trykks rør og 0,1–0,8 MPa presisjonstrykkregulering, og er den mest tilpassede høystabiliserende trykkstabiliserende løsningen for plassbegrensede mikropneumatiske kretser og presisjonsautomatisert utstyr med liten strømning.
