RM-serien magnetisk kopling stangløs sylinder | Airtac Compact guidet langslagstype

Merke: SOLH by Richge Technology

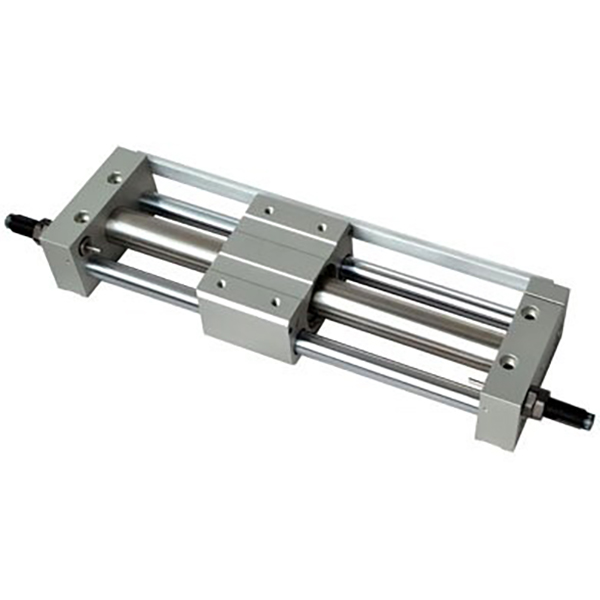

RMT

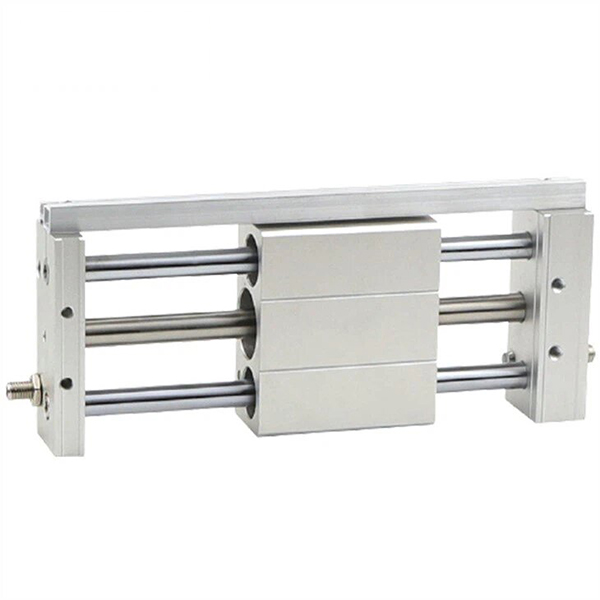

RMTL

Produktoversikt

     SOLH RM-serien er en mainstream Airtac-stil magnetisk koblingsstangløs sylinder designet for kompakte, langslags og guidede lineære kjørekrav. Ved å ta i bruk berøringsfri magnetisk synkron overføring mellom det indre stempelet og det eksterne glidebordet, oppnår den fullstendig lukkede strukturen fullstendig nulllekkasje og støvfri drift. Dekker fire kjernemodeller inkludert basistype og styret stangtype, borestørrelsen varierer fra φ10 til φ40 mm med en maksimal slaglengde på 2000 mm. Med innebygd styring, bred temperaturtilpasningsevne og høy kostnadsytelse, er den perfekt egnet for langslags lineær overføring og automasjonsscenarier for renrom, og fungerer som det foretrukne innenlandske alternativet til SMC CY1/CY3-serien.

Kjernemodellklassifisering og strukturelle funksjoner

1. Fullfør RM Family Model Classification

• RMS grunnleggende type: Ultra-minimalistisk struktur uten innebygd styresystem. Krever eksterne støttebraketter og lineære styreskinner for installasjon. Den har den laveste kostnaden og er ideell for budsjettsensitive prosjekter med reserverte veiledende strukturer.

• RMT standard guidet type: Utstyrt med doble styrestenger og glidelager for integrert styrefunksjon. Den tåler sideveis og eksentriske belastninger uten eksterne styreskinner, noe som muliggjør enkel og rask installasjon for konvensjonelle arbeidsforhold.

• RMTL presisjonsstyrt type: Bruker utvidede høypresisjons styrestenger og høystivhetslagere for å forbedre nøyaktigheten i lineære bevegelser. Den gjentatte posisjoneringsnøyaktigheten når ±0,1 mm, og oppfyller kravene til høypresisjons slagposisjonering og mikroavstandsoverføring.

• RMH High-Load Slide Type: Optimalisert med forsterkede glideskinner og høyfast styrestangstruktur, med utmerket lastekapasitet og anti-nedbøyningsytelse. Den kan brukes direkte som et frittstående skyvebord for bruksscenarier med høy belastning og høy stabilitet.

2. Kjernestrukturelle fordeler

• Magnetisk koblingsdrift og ren ytelse uten lekkasje: Innebygd magnetisk array med høy styrke realiserer ikke-mekanisk synkron overføring. Det helt lukkede sylinderrøret isolerer interne luftkretser fullstendig fra det ytre miljøet, og oppnår null luftlekkasje og støvfri drift. Den oppfyller fullt ut hygieniske standarder for mat, elektronikk og medisinske rene verksteder.

• Stangløs kompakt design og plassbesparende: Ingen stempelstangforlengelsesstruktur reduserer installasjonsplassen med 50 % sammenlignet med tradisjonelle strekkstagsylindre. Den opprettholder stabil lineær drift uten å bøye seg selv under maksimalt 2000 mm lange slagforhold, og støtter perfekt kompakt utstyrsdesign.

• Isolert støvtett struktur og utvidet levetid: Stempelkammeret og glidebordet er fullstendig isolert for å hindre eksternt støv, smuss og urenheter i å komme inn i sylinderens indre. Den optimaliserte kombinasjonen av slitesterkt ring og støvtette ring reduserer effektivt friksjonstap og forlenger den totale levetiden.

• Integrert design med dobbel styrestang (RMT/RMTL/RMH): Selvstendig styrestruktur eliminerer behovet for utvendige glideskinner. Den motstår effektivt sidekraft og eksentrisk belastningsinterferens, og sikrer jevn og stabil frem- og tilbakegående bevegelse med høyere installasjonseffektivitet.

• Multi-bufferkonfigurasjon for stabil drift: Standard faste gummibuffere med to ender absorberer driftsstøt og reduserer kjørestøy. Valgfrie justerbare buffere og hydrauliske buffere støtter stabil drift ved en maksimal hastighet på 500 mm/s, og unngår stiv støt under høyhastighets syklisk bevegelse.

Komplett modellkodingsregel

1. Modelleksempler: RMT20-500 | RMS16-300-S

2.Standard ordrereferanseeksempler

• RMS16-300: 16 mm boring, 300 mm slaglengde, grunnleggende ikke-styrt type uten magnetbryter

• RMT20-500-S: 20 mm boring, 500 mm slaglengde, standard guidet type med magnetisk tilbehør

• RMTL25-800: 25 mm boring, 800 mm slaglengde, høypresisjonsstyrt type

Kjerne tekniske spesifikasjoner (20℃ standardtilstand)

1. Grunnleggende generelle spesifikasjoner

• Driftsmodus: Dobbeltvirkende magnetisk kobling berøringsfri synkron overføring

• Arbeidsvæske: Filtrert trykkluft (40 μm filtrering, oljefri drift tilgjengelig)

• Omgivelsestemperatur: -20 ℃ ~ 70 ℃ (ultra-bred temperatur industriell kvalitet)

• Arbeidstrykkområde: 0,15-0,7 MPa; Sikkerhetstrykk: 1,0 MPa

• Standard driftshastighet: 50~500 mm/s

• Buffermodus: Standard fast gummibuffer med to ender; valgfri justerbar buffer / hydraulisk buffer

• Magnetisk holdekraft: 55~1400N (øker gradvis med borestørrelsen)

2. Diagram for nøkkelytelseparameter (@0,5 MPa)

Retningslinjer for kjernekonfigurasjon og valg

1. Valg av borestørrelse etter belastning og skyvekraft

• φ10~φ16 (Micro Light Duty): Egnet for belastninger ≤2 kg, dedikert til korttakts presisjonskomponentoverføring og mikroposisjoneringsoperasjoner i elektronisk elektronisk automatiseringsutstyr i miniatyr.

• φ20~φ25 (General Light Duty): Matchet med 4~6 kg lett belastning, ideell for konvensjonelle skyve- og trekkoperasjoner med lang slag (≤1000 mm) i generelle automatiserte produksjonslinjer.

• φ32~φ40 (Medium Duty): Gjelder for 10~16 kg middels belastning scenarier, perfekt tilpasset lang-slags materialhåndtering og høyfrekvente sykliske arbeidsforhold i emballasje- og logistikkautomatiseringsutstyr.

2. Valg av modell og veiledningssystem

• RMS grunnleggende type: Ultra-lavkostnadsløsning uten innebygd føring. Egnet for budsjettsensitive prosjekter og utstyr med forhåndsinstallerte eksterne lineære styreskinner, som krever to-endes brakettfiksering.

• RMT standard guidet type: Alt-i-ett dobbel styrestangdesign med innebygd lagerføring. Den kan motstå konvensjonell sidebelastning uten eksternt styretilbehør, med enkel installasjon og bred tilpasningsevne for standard arbeidsforhold.

• RMTL presisjonsstyrt type: Forlengede styrestenger med høy presisjon optimaliserer lineær bevegelsesstabilitet, og oppnår gjentatt posisjoneringsnøyaktighet opp til ±0,1 mm. Det beste valget for presisjonsposisjonering, presis montering og scenarier med høy lineær etterspørsel.

• RMH High-Load Slide Type: Forsterket glideskinne og høystyrke styrestangstruktur forbedrer anti-nedbøyningsevnen og lastekapasiteten betraktelig. Den kan erstatte uavhengige skyvebord for å fullføre tunge kjøreoppgaver med lang slag.

3. Valg av miljø og funksjonell konfigurasjon

• Søknad om rent miljø: Nulllekkasje og støvfri berøringsfri magnetisk overføring unngår sekundær forurensning. RMT og RMTL selvstyrte modeller foretrekkes for langsiktig stabil drift i mat-, medisinske og elektroniske renholdsverksteder.

• Høyhastighets oppgradering av arbeidsforhold: Utstyr med eksterne hydrauliske buffere for å eliminere sluttstøt, og støtter stabilt kontinuerlig høyhastighetsdrift opp til 500 mm/s for høyfrekvente sykliske produksjonslinjer.

• Presisjonsposisjonsfeedback: Add -S magnetisk utstyrt konfigurasjon, kompatibel med magnetiske brytere i D-M9-serien, realiserer flerpunkts slagposisjonering og sanntids tilbakemelding av elektrisk signal for automatisert koblingskontroll.

Typiske industrielle anvendelsesscenarier

• Renrom elektronisk materialoverføring: Støvfri og null-forurensning magnetisk koblingsstruktur er mye brukt for langdistansematerialhåndtering i halvleder- og LCD-støvfrie verksteder, og beskytter effektivt rene produksjonsmiljøer.

• Mat og farmasøytisk emballasjelinje forskyvning: Selvstyrt integrert design forenkler installasjon og daglig vedlikehold, og oppfyller perfekt skyve- og trekkkravene for langvarige arbeidsstykker til lett og middels tungt emballasjeutstyr med hygienisk og pålitelig ytelse.

• Automatisert utstyrsdør og skjoldkontroll: Stangløs kompakt struktur sparer 50 % installasjonsplass, egnet for stabil åpning og lukking av kjøring av langslags utstyrs beskyttelsesdører, støvskjold og sikkerhetsdeksler.

• Langt slag samlebånd presisjonsposisjonering: RMTL høypresisjons guidet modell sikrer utmerket linearitet og gjentatt posisjoneringsnøyaktighet, og oppfyller 1~2m ultra-langdistanse presis posisjonering og sykliske transportkrav til produksjonslinjer.

• Kompakt utstyrsrenovering og plassbesparende: Den fungerer som en ideell erstatning for tradisjonelle strekksylindere i langslagsscenarier (>500 mm), som i stor grad optimerer utstyrslayout og realiserer kompakt automatisert utstyrsdesign.

Sammenligning av kjerneparametere i RM-serien vs CY1 / CY3-serien

Tre-trinns hurtigvalgsveiledning

1. Bekreftelse av borestørrelse: Beregn nødvendig skyvekraft basert på faktisk lastvekt med en sikkerhetsfaktor ≥2. Anbefalte regler: ≤2kg → φ16; 4~6kg → φ25; 10~16 kg → φ40.

2. Bekreftelse av modelltype: Velg RMS for ultralavt budsjett; RMT for standard generelle arbeidsforhold; RMTL for høypresisjons posisjoneringskrav; RMH for scenarier med tung last og anti-nedbøyning.

3. Bekreftelse av slagspesifikasjon: Velg standard 50~1000 mm slaglengde for konvensjonell bruk; valgfri utvidet slaglengde på opptil 2000 mm for kjøring på mellomlang avstand.

Sammendrag av én setning

     SOLH RM-serien Airtac-stil magnetisk koblingsstangløs sylinder integrerer diversifiserte selvstyrte strukturer, ultrabred temperaturtilpasningsevne og ren ytelse uten lekkasje, og fungerer som den høye kostnadseffektive innenlandske langtakts lineære kjøreløsningen for middels budsjett automatisert utstyr.
