MSUB-serien roterende sylinder | Kompakt oscillerende sylinder med høy presisjon

Merke: SOLH by Richge Technology

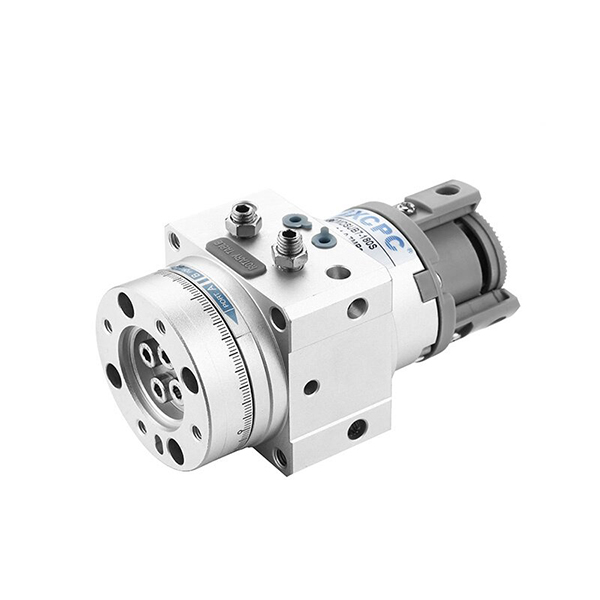

1. Produktoversikt og strukturelle kjernefunksjoner

     SOLH MSUB-serien er en høypresisjon envinget roterende bordsylinder designet for presisjonsoscillerende applikasjoner med lett belastning. Den har en integrert kompakt struktur, finjusterbar svingvinkel, multi-overflatemontering og ultralav tilbakeslagsytelse. Den dekker 4 størrelsesspesifikasjoner (tilsvarer boringen φ10/φ15/φ20/φ30), og brukes mye i manipulatorrotasjon, små indekseringsposisjonering og vippestasjoner for arbeidsstykker, og fungerer som den vanlige høypresisjonssvingløsningen for automatiserte presisjonsproduksjonslinjer.

  1.1 Integrert roterende bord og sylinderstruktur

     Integrert design av roterende plattform og drivsylinder eliminerer girklaring fullstendig med forbedret total stivhet. Standardmodellen oppnår ultralav utløpstoleranse, mens den oppgraderte MSUA høypresisjonsversjonen gir plattformsvingningsnøyaktighet innenfor ≤0,03 mm, og sikrer stabil og repeterbar presisjonsposisjonering.

 1.2 Enkeltvinge med høy belastning

     Sylinderen har en optimert strukturell utforming med en vinge, og har mindre volum og lettere vekt. Lastekapasiteten er 2 ~ 3 ganger høyere enn tradisjonelle CRB1-seriens sylindre av samme størrelse, og realiserer miniatyrisering og utgang med høyt dreiemoment samtidig.

  1.3 Nøyaktig justerbar svingvinkel

     • Standard slag: 90° / 180° valgfritt for ulike rotasjonsbehov.

     • Finjusteringstoleranse: Enkeltvinge-design støtter ±5° finjustering i begge ender; dobbel vingetype støtter ±2,5° finjustering.

     • Posisjoneringsnøyaktighet: Streng svingvinkeltoleranse på 90°±10′ / 180°±10′, som oppfyller høypresisjonsindekserings- og vippekrav.

 1.4 Fleksible monterings- og røralternativer

     • Rørmodus: Siderør og aksialrør valgfritt; Modeller utstyrt med magnetisk bryter støtter kun siderør for stabil signalinnsamling.

     • Monteringsmodus: Flersidig flensstruktur støtter omni-directional installasjon, sparer effektivt utstyr internt plass og tilpasser seg kompakte layoutscenarier.

  1.5 Lav lekkasje og lang levetid

     Vedta tilpasset spesiell tetningsstruktur for å minimere intern og ekstern luftlekkasje. Standard oljefri driftsdesign tilpasser seg rene produksjonsmiljøer og generelle industrielle arbeidsforhold, reduserer vedlikeholdskostnader og forlenger kontinuerlig levetid.

2. Fullfør modellnavneregler og ordreeksempler

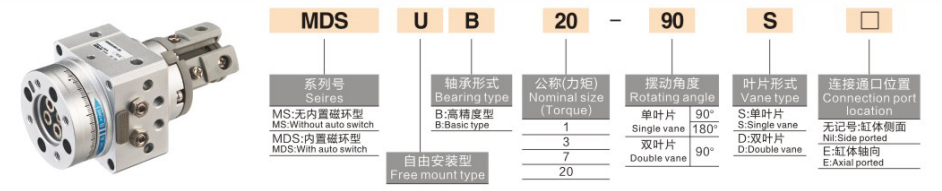

  1. Typiske modelleksempler: MSUB7-180S, MDSUB20-90S

  2. Eksempler på standardbestilling

     • Standard ikke-magnetisk modell: MSUB7-180S (størrelse 7, 180° svingvinkel, uten magnetisk ring)

     • Magnetisk tilbakemeldingsmodell: MDSUB20-90S (Størrelse 20, 90° svingvinkel, innebygd magnetring for bryterinstallasjon)

3. Generelle tekniske parametere (20 ℃, standardtilstand)

  3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: Dobbeltvirkende enkeltvinge

     • Arbeidsvæske: Trykkluft (oljefri drift)

     • Omgivelsestemperatur: 5℃~60℃

     • Arbeidstrykkområde: Størrelse 1: 0,2~0,7MPa; Størrelse 3/7: 0,15~0,7MPa; Størrelse 20: 0,15~1,0MPa

     • Svingtid (@0,5 MPa): 0,07~0,3s/90° (justerbar)

     • Lagertype: Høylast glidelager

  3.2 Parametertabell for nøkkelytelse

4. Retningslinjer for kjernekonfigurasjon og valg

  4.1 Størrelsesvalg (Basert på dreiemoment og belastning)

     • Størrelse 1 (φ10): 0,3N·m dreiemomentutgang, egnet for mikro ultralett belastning (≤1kg) og høyfrekvente presisjonsscenarier med roterende bevegelse.

     • Størrelse 3 (φ15): 0,7N·m dreiemomentutgang, ideell for applikasjoner med liten belastning (1~3kg) som rotasjon av robotarmledd.

     • Størrelse 7 (φ20): 0,9N·m dreiemomentutgang, perfekt matchende liten og middels belastning (3~5kg) indekseringsposisjonering og vippestasjoner for arbeidsstykket.

     • Størrelse 20 (φ30): 2,9N·m høyt dreiemoment, egnet for middels tung belastning (5~10 kg) tunge roterende posisjoneringsoppgaver.

  4.2 Valg av vinkel og presisjon

     • 90° svingvinkel: Designet for rettvinklet vending og retningsveksling, mye brukt ved lasting/lossing av arbeidsstykker og 90° styreposisjonering.

     • 180° svingvinkel: Egnet for halvsyklusrotasjon og vending av arbeidsstykket, og realiserer 180° omvendt posisjonering og toveis stasjonsbytte.

     • Oppgradering med høy presisjon: Velg MSUA-serien for ultrahøye presisjonskrav med plattformsvingningsnøyaktighet ≤0,03 mm.

  4.3 Magnetisk bryterkonfigurasjon

     • MSUB (ikke-magnetisk): Grunnleggende økonomisk versjon uten magnetisk ring, kostnadseffektiv for enkel syklisk bevegelse uten behov for tilbakemelding.

     • MDSUB (magnetisk): Innebygd magnetisk ring, kompatibel med D-T791/D-T792 magnetiske brytere med vilkårlig justerbare sensorposisjoner, som støtter automatisert PLS-signalkoblingskontroll.

5. Typiske applikasjonsscenarier

     • Presisjonsrobotsystemer: Brukes på rotasjon av små robotledd og svinging av endeeffektorer, med lett, kompakt størrelse og høy repeterbarhet for posisjonering.

     • Automatiserte indekseringsstasjoner: Perfekt for 90°/180° presisjonsindeksering, deteksjonsposisjonering og monteringsstasjonsposisjonering i elektronikk og små husholdningsapparater.

     • Flipping og styring av arbeidsstykket: Ideell for vending og retningskonvertering av arbeidsstykker med lett belastning (≤10 kg) på transportbånd, for å oppnå null tilbakeslag og jevn rotasjon med lavt slag.

     • Små roterende plattformer: Mye brukt i mikroroterende plattformer, etikettutskrift og rotasjon av merkestasjon, med fleksibel installasjon og lite vedlikeholdsproblemer.

6. Hurtig sammenligning av MSUB vs CRB2 / CRBU2-serien

7. 3-trinns hurtigvalgveiledning

     1. Størrelsesvalg: Beregn dreiemoment basert på arbeidsstykkevekt og rotasjonsradius med en sikkerhetsfaktor ≥2. Velg størrelse 1 for belastning ≤1 kg, størrelse 3 for 1~3 kg, størrelse 7 for 3~5 kg, størrelse 20 for 5~10 kg.

     2. Vinkelvalg: Velg 90° svingvinkel for rettvinklet vending og styring; velg 180° svingvinkel for halvsyklusvending og omvendt posisjonering.

     3. Funksjonelt utvalg: Velg MDSUB med magnetisk ring for signaltilbakemelding og PLS-kobling; oppgrader til MSUA-serien for posisjoneringskrav med ultrahøy presisjon.

Sammendrag av én setning

     SOLH MSUB-seriens kompakte rotasjonssylinder har integrert borddesign med høy presisjon, justerbar svingvinkel og høy lastekapasitet, noe som gir lavt tilbakeslag, høy stabilitet og plassbesparende presisjonsrotasjonsløsninger for 10 kg-nivå lettlastede automatiserte vippe- og indekseringsstasjoner.
