MGQ Series Compact Guide Rod Sylinder

MGQ-serien tynn kompakt styrestangsylinder | Høystiv anti-rotasjons pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle kjernefunksjoner

     SOLH MGQ-serien er en tynn integrert styrestangsylinder designet for automatiseringsstasjoner med begrenset plass. Ved å ta i bruk en ultratynn integrert styrestangstruktur, leverer den enestående lateral belastningsmotstand og høy presisjon anti-rotasjonsytelse. Serien dekker et fullstendig boreområde fra φ12mm til φ100mm, og tilbyr to kjernelagerkonfigurasjoner: MGQM glidelager og MGQL kulelager. Den er mye brukt for presis skyving, løfting, stopp og posisjonering av arbeidsstykker som krever kompakt installasjon, stiv føring og null-avbøyningsoperasjon.

Viktige strukturelle fordeler

• Ultratynn integrert kropp: Styrestengene og sylinderkroppen er integrert støpt, og kutter den totale tykkelsen med 50 % sammenlignet med tradisjonelle styrestangsylindere. Det er det optimale valget for svært kompakt utstyrsdesign og plassbegrensede installasjonsoppsett.

• Dual-Guide struktur med høy stivhet: Symmetrisk støtte for dobbel styrestang øker kraftig sidebelastningsmotstand, med sidelastkapasitet mer enn det dobbelte av vanlige stoppersylindere. Den motstår effektivt bøyning og vridning, tilpasser seg eksentrisk belastning og arbeidsforhold.

• Klasseledende anti-rotasjonsnøyaktighet: MGQL kulelagertype oppnår ultrahøy ikke-rotasjonsnøyaktighet på ±0,04°~±0,08° (høyere presisjon med større boring); MGQM glidelagertype tilbyr stabil posisjoneringsnøyaktighet på ±0,05°~±0,10°, og oppfyller ulike krav til presisjonsposisjonering.

• Dobbel lagerkonfigurasjon for fullstendige scenarier: Glidelager (MGQM) for tungt belastede, støvete og tøffe miljøer med lave kostnader; kulelager (MGQL) for ultrajevn lavfriksjonsbevegelse og høyfrekvent presis sykling.

• Standard Premium-konfigurasjon: Innebygd magnetisk ring for magnetisk bryterkompatibilitet, dobbel-ende gummibuffere for stabil drift, og oljefri vedlikeholdsfri design, egnet for rene industrielle miljøer.

• Full standard spesifikasjoner: Komplette borestørrelser fra φ12 mm til φ100 mm, med standard slaglengde fra 25 mm til 250 mm, som dekker de fleste automatiseringsscenarier for middels og stor last.

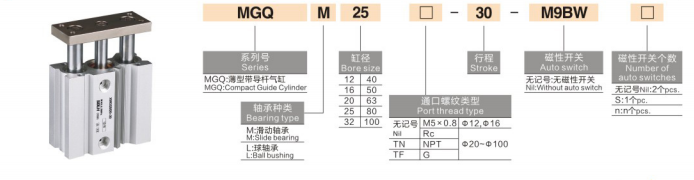

Komplette modellnavneregler

Modelleksempel: MGQM32-50-M9BW-XB6

Standard ordrereferanseeksempler

• MGQM25-30: 25 mm boring, 30 mm slaglengde, glidelager standard type

• MGQL40-75-2M9B: 40 mm boring, 75 mm slaglengde, kulelagertype med doble magnetiske brytere

• MGQM50-100-XB6: 50 mm boring, 100 mm slaglengde, høytemperaturbestandig glidelagermodell

Standard tekniske kjerneparametere

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa merketrykk)

1. Generelle ytelsesparametre

• Arbeidstrykkområde: 0,12~1,0 MPa (φ12/16); 0,1~1,0 MPa (φ20~100)

• Omgivelsestemperatur: -10℃~60℃ (isfritt konvensjonelt miljø); -10℃~150℃ (XB6 høytemperaturversjon)

• Stempeldriftshastighet: 50~500mm/s (φ12~63); 50~400 mm/s (φ80/100 stor boring)

• Buffermodus: Standard gummibuffer med to ender; valgfri luftputebuffer for arbeidsforhold med høy påvirkning

• Smøremodus: Oljefri vedlikeholdsfri drift, egnet for rene verksteder

2. Teoretiske skyvekraftdata (@0,5 MPa, enhet: N)

3. Produktvektdata (50 mm slaglengde, enhet: kg)

Sammenligning av MGQM vs MGQL kjernevalg

Monteringsmetoder og typiske bruksscenarier

1. Fleksibel multimonteringsdesign

• Direkte kroppsmontering: Reserverte skruehull på topp-, bunn- og sideflater for direkte feste; Modeller over φ32mm har 4-sidede bryterspor for omnidireksjonell magnetisk bryterinstallasjon, noe som muliggjør rask montering og vedlikehold.

• Valgfri ekstra montering: Tilbehør til flens (F) og fotbrakett (L) er tilgjengelig, som støtter horisontal og vertikal flervinklet layout for å tilpasse seg ulike utstyrskonstruksjoner.

2. Kjerne industrielle applikasjoner

• Automatisering av transportbånd: Arbeidsstykkestopp, pallplassering og materialløfting; sterk slagfasthet forhindrer forskyvning av arbeidsstykket under høyhastighetstransport og -begrensning.

• 3C elektronisk presisjonsbehandling: PCB pinneutkasting, terminal krympeposisjonering og lett arbeidsstykketranslasjon; høy antirotasjonsnøyaktighet sikrer null-avbøyningspresisjonsmontering.

• Emballasje maskineri: Kjøring av materialbaffel, bytting av siloport og skyving av kortdistanse; ultratynn kropp tilpasser seg perfekt utformingen av kompakt emballasjeutstyr.

• Generell industriell automatisering: Jiggløfting, delutkast og eksentrisk lastkjøring; erstatter tradisjonelle separate sylinder + styrestangkombinasjoner for å forenkle utstyrsstrukturen og redusere kostnadene.

MGQ vs MGP vs MGG Series Omfattende sammenligning

Tre-trinns hurtigvalgsveiledning

1. Valg av borestørrelse: Beregn nødvendig skyvekraft basert på faktisk belastning; velg borestørrelse med teoretisk skyvekraft ≥ faktisk belastning × 1,5, og reserver 50 % sikkerhetsmargin for å unngå overbelastning.

2. Valg av lagertype: Velg MGQM glidelager for tung belastning, støvete og eksentriske arbeidsforhold; velg MGQL kulelager for høy presisjonsposisjonering og høyfrekvent syklisk bevegelse.

3. Valg av funksjonell konfigurasjon

￮ Krav til posisjonsdeteksjon: Utstyr M9B/M9BW magnetiske brytere (4-sidig installasjon tilgjengelig for boring ≥32 mm)

￮ Høytemperaturmiljø: Velg -XB6 høytemperaturbestandig alternativ (maks 150 ℃)

￮ Effektiv drift: Oppgrader til valgfri luftputebuffer (standard med gummibuffer)

Sammendrag av én setning

     SOLH MGQ-seriens ultratynne styrestangsylinder med høy stivhet integrerer plassbesparende design, sterk anti-lateral lastekapasitet og ultrahøy antirotasjonsnøyaktighet, og gir kostnadseffektive og høystabile lineære kjøreløsninger for kompakte, presise og kraftige automasjonsstopp-, løfte- og skyvestasjoner.
