MGP-serien tynn kompakt styrestangsylinder | Høystiv, ikke-roterende pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle funksjoner

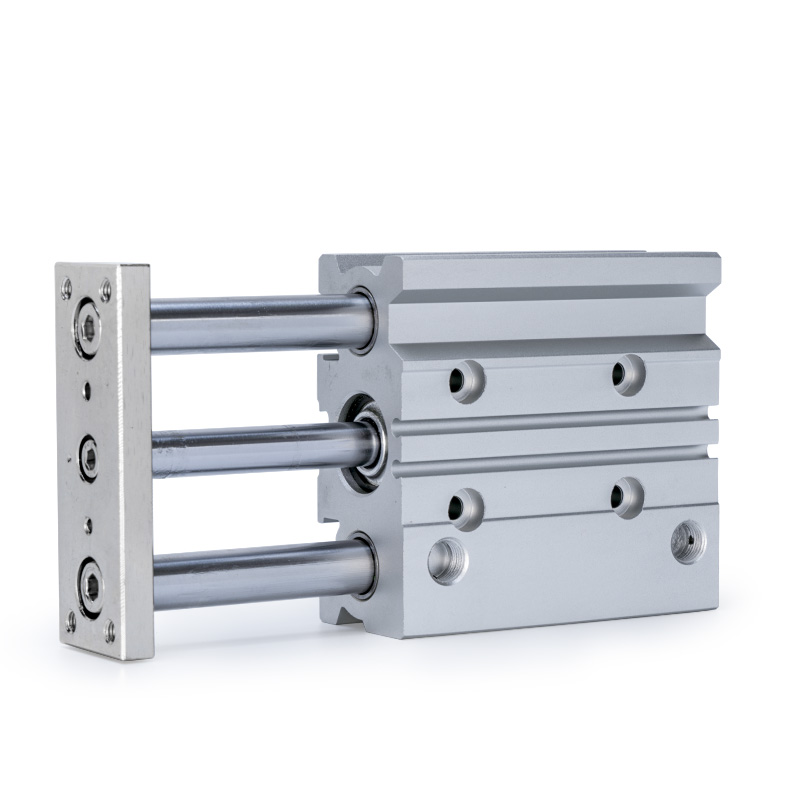

     SOLH MGP-serien er en tynn type dobbel styrestangsylinder med høy stivhet som integrerer en sylinderkropp, doble styrestenger og presisjonslagre. Den har innebygd anti-torsjonsytelse og sterk sidebelastningsmotstand, og krever ingen ekstern styremekanisme. Med en flat ultratynn kropp og lett design (vekt redusert med 17%~24% sammenlignet med konvensjonelle sylindre), passer den perfekt til kompakte automatiseringsoppsett for pressing, posisjonering, løfting og overføring av arbeidsstykker. Tre utskiftbare lagertyper dekker kraftige arbeidsforhold med høy hastighet og ultrapresisjon, og realiserer universelle lineære kjøreløsninger i full scene.

Kjernestrukturelle fordeler

• Koaksial dobbel styrestangdesign: Stempelet og de doble styrestengene tar i bruk integrert koaksial layout for å sikre synkron drift, effektivt eliminerer avbøyning og vridning under bevegelse og forbedrer den generelle stivheten og stabiliteten betraktelig.

• Valgfri multi-type buffering: Standard gummibuffere med to ender for konvensjonell stabil drift; valgfri luftputebuffer (AZ-type, tilgjengelig for boring ≥20 mm) for å eliminere stiv støt under syklisk bevegelse med høy hastighet og tung belastning.

• Ultratynn lettvektskropp: Optimalisert flat tynn struktur sparer installasjonsplass og reduserer den totale vekten av utstyret, egnet for svært integrert kompakt automatisert utstyrsdesign.

• Innebygd magnetisk spor: Reservert styrestangspor for direkte magnetisk bryterinstallasjon uten ekstra braketter, muliggjør enkel og ryddig posisjonssignaltilbakemeldingskonfigurasjon.

Tre kjerneunderserier (lagerklassifisering og nøkkelvalgsgrunnlag)

     MGP-serien er delt inn i tre undermodeller basert på interne lagerstrukturer, som dekker lavfriksjon høyhastighets, slitesterk, kraftig og null-klaring ultrapresisjonsscenarier, som er kjernegrunnlaget for raskt modellvalg.

Komplette modellnavneregler

Modelleksempel: MGPM20-50Z-M9B

1. Definisjon av kodesegment

• Seriekode: MGP + lagersuffiks (M/L/A), som representerer tynn type dobbel styrestangsylinder med forskjellige lagerkonfigurasjoner

• Borestørrelse: 12/16/20/25/32/40/50/63/80/100 (mm, full industristandard spesifikasjoner)

• Slaglengde: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (standard fullt slagområde)

• Konfigurasjon av buffer og magnetisk ring

￮ Z: Standard type, dobbel-ende gummibuffer + innebygd magnetisk ring, kompatibel med magnetisk bryterinstallasjon

￮ AZ: Luftputebuffertype (kun for boring ≥20 mm), motstår effektivt støt under høyhastighets og tung belastning

￮ Ingen suffiks: Uten magnetisk ring kan magnetbryter ikke installeres

• Magnetisk bryter: Valgfrie M9B, A93, D-M9N og andre modeller, direkte installert i styrestangspor uten monteringsbraketter

2. Typiske rekkefølgeeksempler

• MGPM20-50Z: 20 mm boring, 50 mm slaglengde, glidelager, standard gummibuffer med magnetring

• MGPL25-100Z-A93: 25 mm boring, 100 mm slaglengde, kulelager høyhastighetstype, med A93 magnetisk bryter

• MGPA32-75AZ: 32 mm boring, 75 mm slaglengde, høypresisjonslager, luftputebuffer for høypresisjon anti-støtdrift

Generelle kjerne tekniske parametere

(Standard testbetingelser: 20 ℃ normal temperatur, nominelt arbeidstrykk)

• Driftsmodus: Dobbeltvirkende frem- og tilbakegående bevegelse

• Arbeidstrykkområde: 0,12~1,0 MPa; Minimum starttrykk: 0,1MPa

• Bevistrykk: 1,5 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfritt miljø kreves)

• Driftshastighet: 50~500 mm/s (MGPL maks 500 mm/s; MGPM/MGPA maks 400 mm/s)

• Buffermodus: Standard gummibuffer med to ender; luftputebuffer valgfritt for boring 20~100mm

• Ikke-rotasjonsnøyaktighet: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ±0,01 mm

Portstørrelsespesifikasjon

• Boring 12/16mm: M5×0,8

• Boring 20/25/32mm: PT1/8

• Boring 40/50 mm: PT1/4

• Boring 63/80/100mm: PT3/8

Teoretiske skyvekraft- og spenningsdata (@0,5 MPa, enhet: N)

Retningslinjer for hurtigvalg med én setning

1. Valg av lagermodell: Velg MGPM for tunge, slitesterke og støvete miljøer; velg MGPL for høy hastighet, lav friksjon og hyppig sykling; velg MGPA for ultrapresisjonsposisjonering og krav til høy repetisjonsnøyaktighet.

2. Magnetisk ringkonfigurasjon: Velg Z-suffiks for utstyr som krever posisjonsdeteksjon og signaltilbakemelding; velg ikke-Z grunntype hvis ingen bryterfunksjon er nødvendig.

3. Valg av buffermodus: Ta i bruk AZ-luftputebuffer for høyhastighets, langslags- og arbeidsforhold med stor innvirkning; standard gummibuffer kan brukes for konvensjonelle generelle scenarier.

4. Bore- og slagtilpasning: Velg passende borestørrelse i henhold til faktiske belastnings- og skyvekraftkrav; standard slagområde er 5~300 mm for å møte de fleste industrielle automasjonskrav.

Typiske applikasjonsscenarier

• Elektronisk automatisering: Plassering av PCB-kort, komponentpressing, mikromodulløfting og presis montering av elektroniske deler.

• Presisjonsdeteksjonsutstyr: Løfting av deteksjonssonde, posisjonering og fastspenning av arbeidsstykket, høypresisjonstilpasning og kalibrering.

• Emballasje og logistikkmaskiner: Overføring av arbeidsstykker over kort avstand, materialjekking og posisjonering, stabil frem- og tilbakegående mating.

• Generell industriell automatisering: Kompakt utstyr som begrenser posisjonering, stempling av hjelpepressing, lavhastighets kraftig syklisk drift i støvete verksteder.

Sammendrag av én setning

     SOLH MGP-seriens tynne kompakte styrestangsylinder integrerer tre lagerkonfigurasjoner for å dekke kraftige, høyhastighets og ultrapresisjonsscenarier, med høy stivhet, sterk sidebelastningsmotstand og plassbesparende design, og fungerer som den mest allsidige universelle to-guide lineære drivsylinderen for industriell automasjon.
