MGG Series Heavy-Duty Langslags styrestangsylinder | Pneumatisk sylinder med ultrahøy stivhet

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle kjernefunksjoner

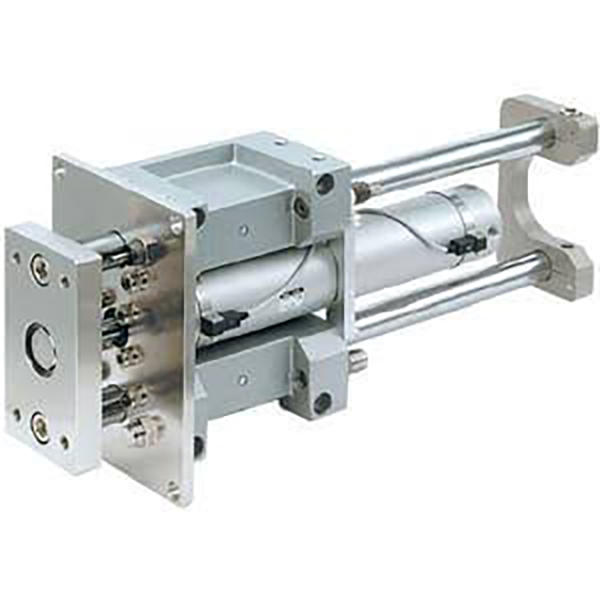

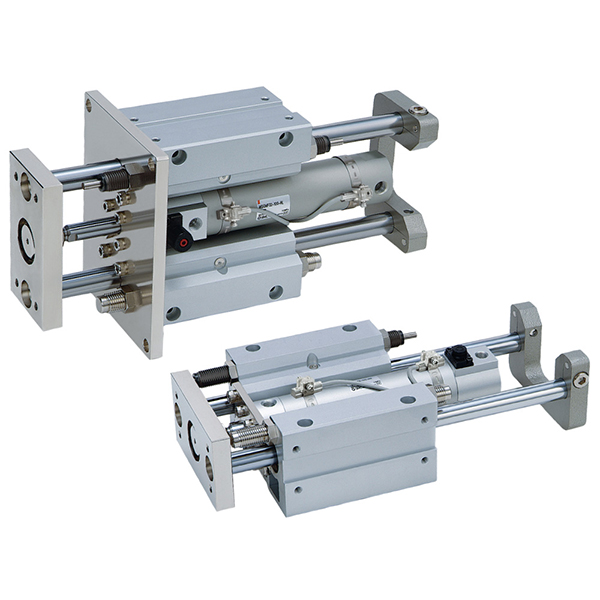

     SOLH MGG-serien er en profesjonell, kraftig langtakts styrestangsylinder med et rundt sylinderrør + ekstern dobbel styrestangstruktur. Denne serien er konstruert for ultrahøy stivhet, ekstrem sidebelastningsmotstand, stabil langveisdrift og antirotasjonsytelse med høy presisjon, og dekker borestørrelser fra φ20 mm til φ100 mm, og tilbyr to konfigurerbare modeller: MGGM karbonlegering glidelagertype og MGGL høypresisjon kulelager. Den er spesialdesignet for langslags, tung belastning, kraftige og eksentriske arbeidsforhold, mye brukt i automatiserte løfte-, translasjons-, stopp- og skyvestasjoner.

Viktige strukturelle fordeler

• Ultra-høy stivhet, kraftig struktur: MGG-serien har bransjeledende motstand mot bøyning, vridning og sidekraft ved å ta i bruk tykt, rundt sylinderrør og eksterne doble styrestenger med stor diameter med bred spenndesign. Sidelastkapasiteten når mer enn 3 ganger større enn vanlige sylindre, noe som sikrer null henging under lange slag og null forskyvning under tung belastning.

• Bransjeledende ytelse med lang slag: Hele serien støtter en maksimal standard slaglengde på 1300 mm, langt over slaggrensene for MGP- og MGQ-serien. Den tilpasser seg perfekt til langdistansetransport av materiell, løfting av høye plattformer og utvidede lineære kjørescenarier.

• Doble lagerkonfigurasjoner for fullstendige scenarier

￮ MGGM (glidelager): Utstyrt med glidebøssing av karbonlegering, den har overlegen sidebelastningsmotstand, slagfasthet og slitestyrke, og fungerer som førstevalget for tunge, støvete og tøffe arbeidsforhold.

￮ MGGL (kulelager): Ved å ta i bruk høypresisjons lineære kulelager, oppnår den ultralav friksjon, ultrajevn slagbevegelse og stabil høyfrekvent sykling, ideell for presis langslagsposisjonering og høyhastighets frem- og tilbakegående bevegelse.

• Standard innebygd hydraulisk buffer: Forskjellig fra konvensjonelle gummibuffersylindre, er MGG-serien utstyrt med dobbel-ende innebygde hydrauliske buffere som standard konfigurasjon. Den absorberer effektivt massiv støtenergi generert av lange slag og høyhastighetsbevegelser, eliminerer kollisjonsstøy og beskytter utstyr og arbeidsstykker mot støtskader.

• Ultra-høy anti-rotasjonspresisjon: Oppnår eksepsjonell antirotasjonsnøyaktighet på ±0,02°~±0,07°, med større borestørrelser som gir høyere presisjon. φ100mm-modellen når en topppresisjon på ±0,02°, og garanterer ekstremt stabil og pålitelig gjentatt posisjonering.

• Modulær design med lite vedlikehold: Sylinderkroppen og føringsrammen har en uavhengig modulær struktur, som tillater separat utskifting av sylinderrør og stempelkomponenter, noe som reduserer senere vedlikeholdskostnader. Multi-retnings magnetiske bryterspor støtter fleksibel posisjonsdeteksjonsinstallasjon.

Komplette modellnavneregler

Modelleksempler: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Standard ordrereferanseeksempler

• MGGM40-300S: 40 mm boring, 300 mm langt slag, glidelagertype med innebygd magnet

• MGGL25-200J-30S: 25 mm boring, 200 mm standard slag, 30 mm justerbart slag, presisjon kulelager type

• MGGM63-400F-XB6: 63 mm boring, 400 mm slaglengde, flensmontering, høytemperaturbestandig kraftig sylinder

Standard tekniske kjerneparametere

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa merketrykk)

1. Generelle ytelsesparametre

• Arbeidstrykkområde: 0,1-1,0 MPa; Sikkerhetstrykk: 1,5 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfritt konvensjonelt miljø); -10℃~150℃ (-XB6 høytemperaturversjon)

• Stempeldriftshastighet: 50~1000mm/s, spesielt optimalisert for langslags høyhastighetsdrift

• Buffermodus: Standard tosidig hydraulisk buffer med kraftig støtenergiabsorbering

• Smøremodus: Oljefri vedlikeholdsfri drift, egnet for ulike industrielle miljøer

2. Teoretiske skyvekraftdata (@0,5 MPa, enhet: N)

3. Produktvektdata (100 mm slaglengde, enhet: kg)

Sammenligning av MGGM vs MGGL kjernevalg

Monteringsmetoder og typiske bruksscenarier

1. Doble monteringsalternativer

• Grunnleggende type (B): Forhåndsreserverte skruehull på bunnen og sideflatene for direkte feste. Har enkel montering og demontering, egnet for konvensjonell horisontal og vertikal utstyrslayout.

• Flenstype (F): Frontflensmonteringsstruktur, spesialdesignet for vertikal nedadgående skyving, trekking og hengende last arbeidsforhold, som sikrer stabil lastbæring.

2. Kjerne industrielle applikasjoner

• Løfteplattform med lang slag: Utstyrsløfting og arbeidsbenk vertikal kjøring, støtter maksimalt 1300 mm ultralang slaglengde, opprettholder null-sag stabilitet under full-takt tung belastning.

• Oversettelse av tunge transportbånd: Arbeidsstykkeoversettelse, palloverføring og langtransport av materiale; utmerket anti-eksentrisk og anti-offset ytelse sikrer jevn operasjonsnøyaktighet.

• Effektiv stoppstasjon: Produksjonslinjearbeidsstykkestopp, posisjonering og støtbegrensning; standard hydraulisk buffer absorberer umiddelbar kinetisk støtenergi fullt ut for å beskytte utstyret.

• Generell automasjon Kraftig kjøring: Jigløfting, utstøting av tunge deler og eksentrisk lastkjøring; erstatter tradisjonelle kombinasjoner av delt sylinder + tunge styrestolper for å forenkle mekanisk struktur og forbedre systemets stabilitet.

Sammenligning av MGG vs MGP vs MGQ kjerneforskjell (veiledning for nøkkelvalg)

Tre-trinns hurtigvalgsveiledning

1. Valg av borestørrelse: Velg borestørrelse i henhold til faktisk arbeidsbelastning. Hold teoretisk skyvekraft ≥ faktisk belastning × 1,5; reserver 80 % sikkerhetsmargin for arbeidsforhold med lang slag for å forhindre henging av stangen og posisjonsavvik.

2. Valg av lagertype: Velg MGGM glidelager for scenarier med tung belastning, støvete og høy belastning; velg MGGL kulelager for presis langslagsposisjonering og høyfrekvent syklisk bevegelse.

3. Valg av funksjonell konfigurasjon

￮ Krav om ultralang slaglengde: Prioriter MGG-serien (maks. 1300 mm slaglengde, utover MGP/MGQ-kapasiteten)

￮ Krav til posisjonsdeteksjon: Utstyr S-magnetkonfigurasjon + flerveis magnetiske brytere

￮ Høytemperaturmiljø: Velg -XB6 høytemperaturbestandig alternativ (-10℃~150℃)

Sammendrag av én setning

     SOLH MGG-seriens kraftige langslags styrestangsylinder har maksimal stivhet, ekstrem slagmotstand og bransjeledende 1300 mm langslagsstabilitet, utstyrt med standard hydraulisk buffer og ultrahøy antirotasjonspresisjon, og blir den optimale løsningen for automatiserte kjørestasjoner med tung last, lang vandring og høy slagkraft.
