M5-serien 5/2-veis mekanisk ventil | M5 gjengeslag og manuell kontrollventil

Merke: SOLH by Richge Technology | 5/2-veis fjærretur mekanisk og håndkontrollventil med M5×0,8 gjenger

1. Produktoversikt

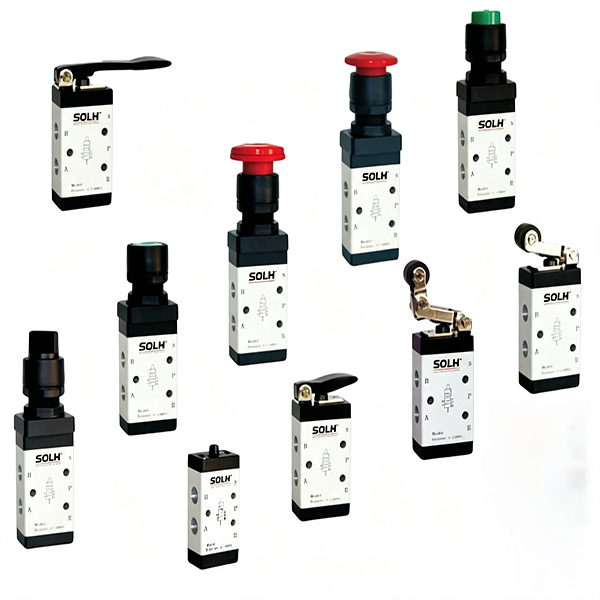

     SOLH M5-serien er en profesjonell5/2-veis spole-type mekanisk ventil med enhetlig M5×0,8 fintrådsgrensesnitt. Med spolefri design, realiserer den at luftkretsen reverserer utelukkende ved hjelp av ekstern mekanisk kraft og automatisk tilbakestilling av fjær. Mye brukt for sylinderslagsgrenseposisjonering, på plass signaltilbakemelding og manuell start-stopp pneumatisk kontroll av utstyr. Hele serien dekker to kjernetyper: mekanisk utløser (rulle / stempel) og manuell kontroll (knapp / spak). Den er fullt utskiftbar med AirTAC M5-serien og universelle mekaniske husventiler for direkte utskifting.

  1.1 Standard luftportdefinisjon

     • P Port: Hovedinntak for trykkluft

     • A/B-arbeidsporter: Kobles med dobbeltvirkende sylindre for teleskopstyring

     • R1/R2 doble eksosporter: Sidemonterte eksosåpninger på ventilhuset, direkte kompatible med mikrolyddemperinstallasjon for støyreduksjon og støvforebygging

     • Kjernefunksjon: 5/2-veis fjærreturstruktur, tilbakestilles automatisk til opprinnelig tilstand etter at ekstern kraft er fjernet

2. Veiledning for valg av modellkoding og hodetype (grunnlag for kjernevalg)

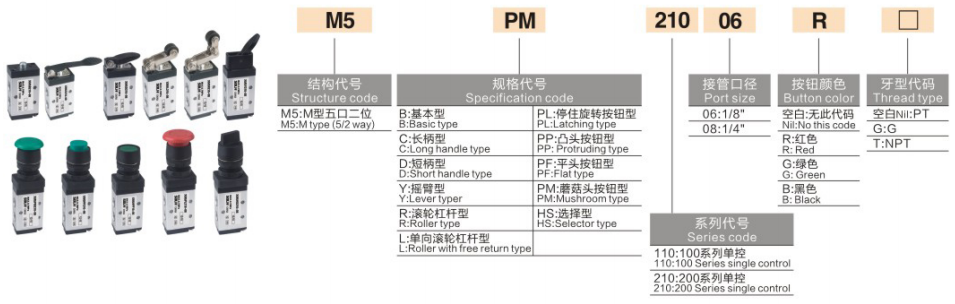

 1. Enhetlig koderegel: M5【Hodekode】-05 (05 står for unified M5 thread port for full series)

 2. Modelleksempel: M5R-05 | Rullespak type 5/2-veis mekanisk ventil med standard M5 gjengeport

3. Kjerne tekniske parametere

4. Strukturelle kjernefordeler

     • Balansert spolestruktur: Vedtar balansert glidespoledesign, fri for luftkildemottrykksinterferens. Krever kun liten ytre kraft for å fullføre reversering med følsom og lett operasjon.

     • Dobbel delt eksosdesign: Uavhengige R1/R2 bilaterale eksosporter med ekstern layout. Installer mikrolyddempere direkte for å oppnå effektiv støyreduksjon og støvisolering, noe som sikrer stabil langsiktig drift.

     • Multi-Angle Installasjon: De øvre og nedre delene av ventilhuset er reservert med monteringshull, som støtter vilkårlig vinkel fast installasjon for å tilpasse seg ulike utstyrsromsoppsett.

     • Full serie universell utskiftbarhet: Samlet total ventilhusstørrelse for hele M5-serien, kompatibel med samme spesifikasjonsmanifoldbase for gratis utskifting og modulær montering.

5. Støttetilbehør og manifoldbase

     • M5 Manifold Base (M5M): 1F/2F/3F multi-link manifoldplater, realiserer sentralisert P-port lufttilførsel, erstatter spredte enkeltventilsrør for å forenkle kretsoppsettet.

     • Støttehjelpemidler: M5 til G1/8 reduserende rette beslag, M5 mikrolyddempere, M5 hurtigkoblinger (matchende φ3/φ4 luftrør), faste monteringsbraketter.

6. Utvalgsforskjell: M5 vs S3 mekanisk ventil

7. Klassiske applikasjonskretser

     • Sylindergrensekontroll: Sylinderbaffel utløser M5R rullemekanisk ventil, sender ut pilotluftsignal for å kontrollere 4V magnetventil, og realiserer automatisk reversering når sylinderen når den angitte posisjonen.

     • Manuell start-stopp kontroll: M5PP soppknappventil styrer direkte teleskopvirkningen til små dobbeltvirkende sylindre for manuell betjening på stedet.

     • Samlebåndsverktøydeteksjon: M5B stempeltoppstangventil fungerer som en støtdetekteringsbryter for å realisere automatisk pneumatisk logisk utløsning for verktøyposisjonering.

Sammendrag av én setning

     SOLH M5-serien er en fullfunksjonell 5/2-veis mekanisk fjærreturventil med enhetlig M5×0,8 gjenger. Med integrering av mekanisk slaggrense og flere manuelle kontrollmoduser, har den følsom handling, holdbar ytelse og universell utskiftbarhet, og er den foretrukne mikropneumatiske kontrollkomponenten for tilbakemelding av sylindersignal og manuell pneumatisk svitsjing av utstyr.
