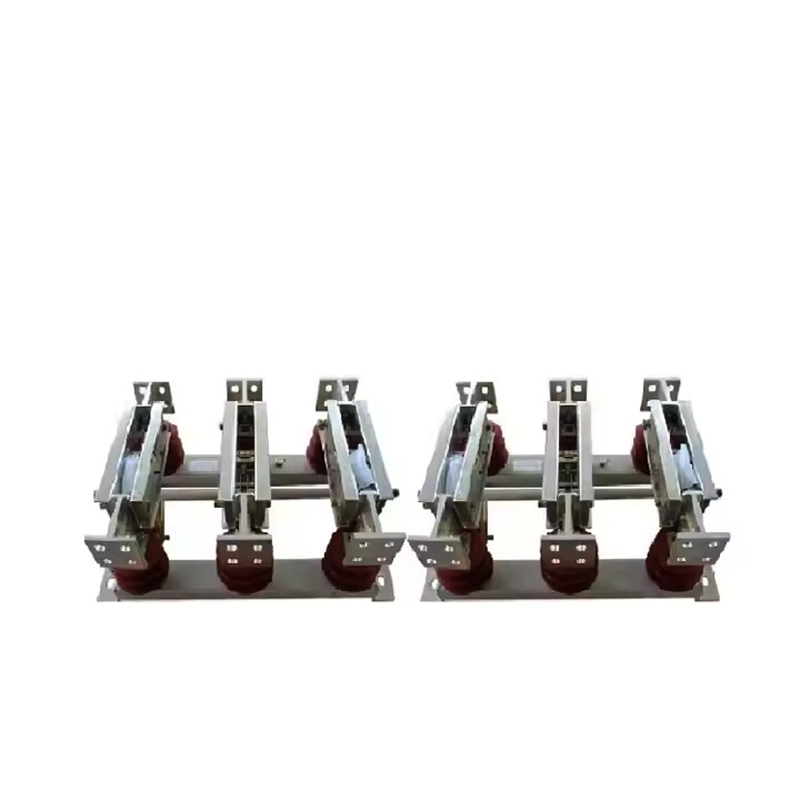

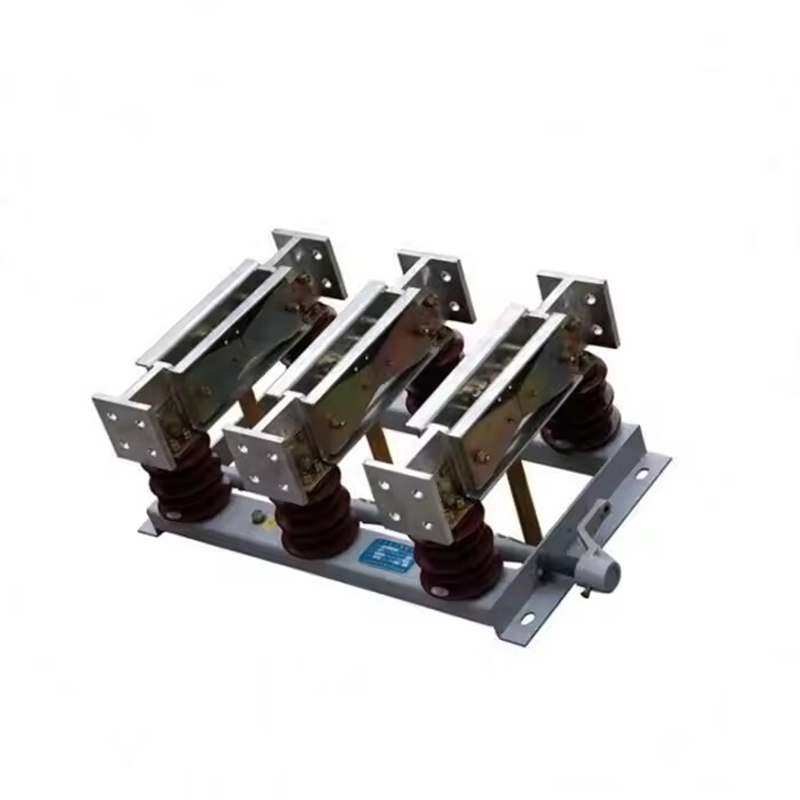

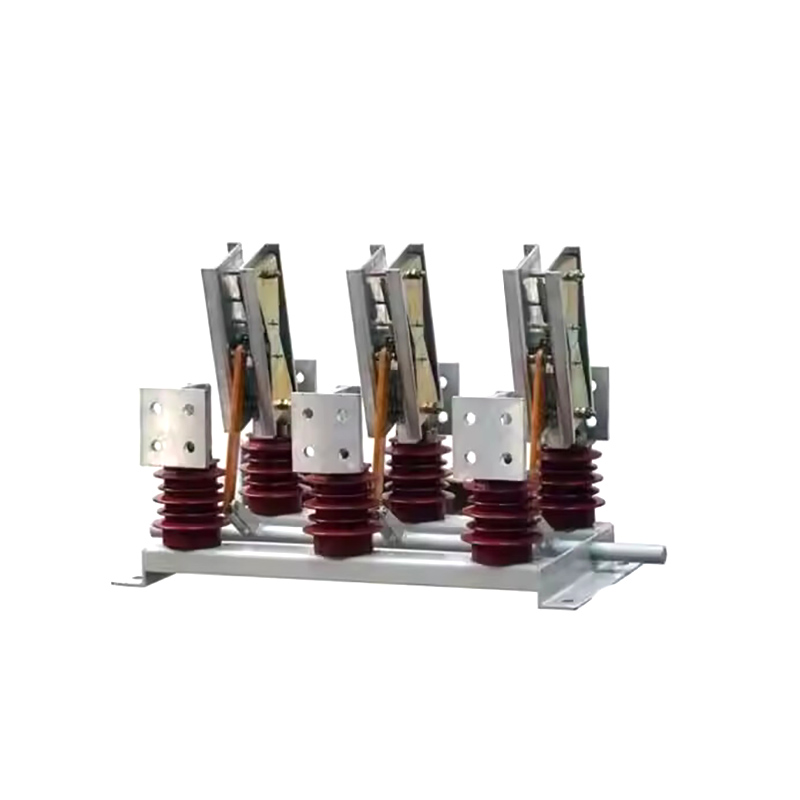

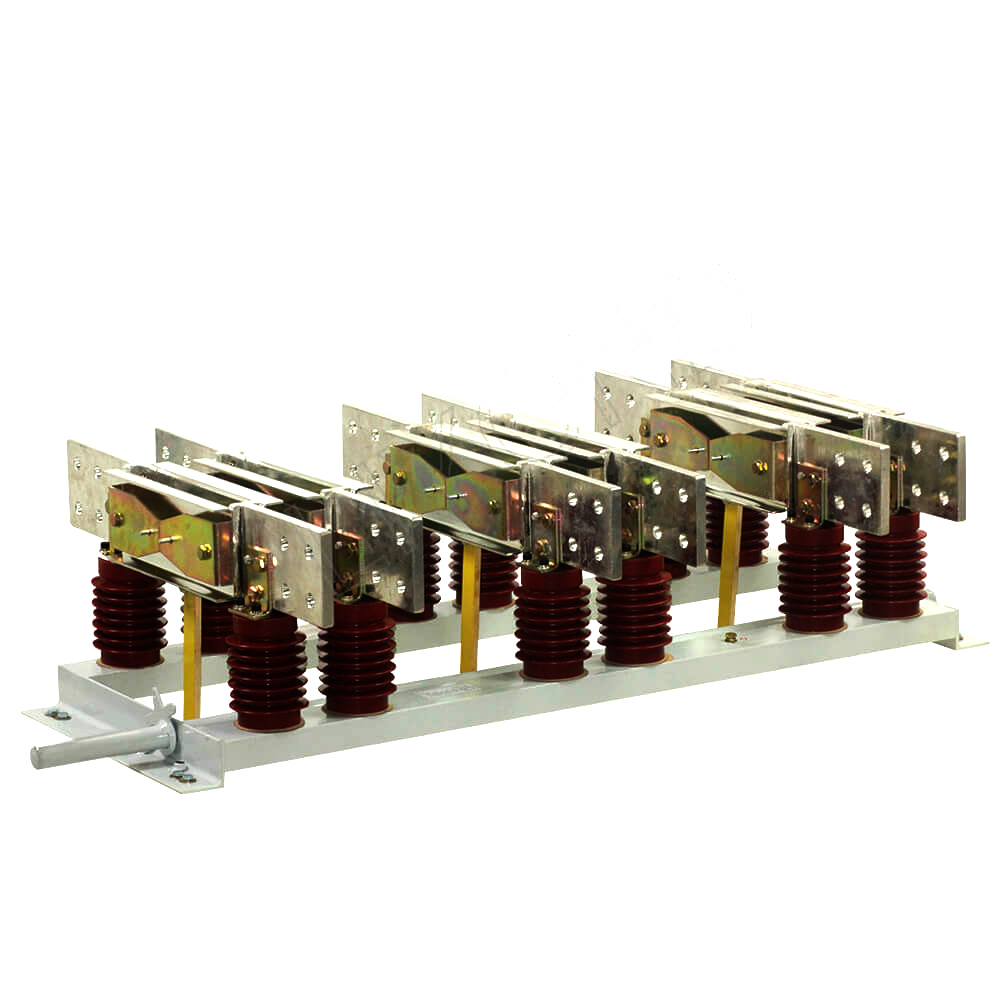

GN22-12 Trefaset skillebryter 6300A høystrøm innendørs høyspenning

Model: GN22-12
GN22-12 (C) (D)-serien innendørs høyspenningsbryter er designet for kraftsystemer med en merkespenning på 12kV og en frekvens på 50Hz. Denne enheten brukes hovedsakelig til å åpne og lukke kretser i kraftsystemet under tomgangsforhold. Med høye strømmotstandsevner er den ideell for applikasjoner som krever høy sikkerhet og hyppige operasjoner. Enheten kan konfigureres for å møte ulike miljøbehov. Dette produktet er en høystrøms skillebryter med en trefaset felles bunnknivstruktur. Den tar i bruk en mekanisk låseprototype med en to-trinns handling av lukking og kontakt, oppnå slitasjefri kontakt, liten driftskraft, høyt kontakttrykk og god dynamisk termisk stabilitet.

GN22-12 Trefaset skillebryter 6300A høystrøm innendørs høyspenning

    GN22-12 (C) (D) serien innendørs høyspenningsfrakobling høyspenningsbryter brukes i kraftsystemer med merkespenning på 12kV, 50Hz og lavere, for å koble til, frakoble eller konvertere linjer under spenning, men uten belastning.

Matchende mekanisme: Utstyrt med CS6-1, CS6-2 og andre manuelle betjeningsmekanismer, og elektriske betjeningsmekanismer kan også brukes.

   Denne serien med brytere betjenes av CS6-2 manuell betjeningsmekanisme eller elektrisk betjeningsmekanisme, og kan installeres på venstre eller høyre side av skillebryteren.


Strukturelle funksjoner

Dette produktet er en høystrøms skillebryter med en trefaset felles bunnknivstruktur. Den tar i bruk en mekanisk låseprototype med en to-trinns handling av lukking og kontakt, oppnå slitasjefri kontakt, liten driftskraft, høyt kontakttrykk og god dynamisk termisk stabilitet.



Bruksområder:

Koblingssystemer: Brukes i metallkapslet bryterutstyr for å isolere og beskytte elektriske kretser.

Strømfordelingsutstyr: Ideell for bruk i krafttransformatorstasjoner, og sikrer sikker isolasjon av kretsen under vedlikehold.

Elektriske kraftverk: Brukes i innendørs applikasjoner der høyspent elektrisk isolasjon er nødvendig for sikker drift og vedlikehold.

Transformatorstasjoner: Brukes i transformatorstasjoner for sikker isolering av transformatorkretser.

Installasjoner for fornybar energi: Kan brukes i energilagring eller fornybare energisystemer som sol- og vindparker for beskyttelse og isolasjon under vedlikehold.


Miljøforhold for bruk

1.Omgivelseslufttemperatur: -15℃~40℃, daglig gjennomsnittstemperatur ≦35℃.

2. Høyde ≦1000m.

3. Temperaturforhold:

Daglig gjennomsnittlig relativ fuktighet ≦95 %, daglig gjennomsnittlig vanndamptrykk ≦2,2kPa;

Månedlig gjennomsnittlig relativ luftfuktighet ≦90 %, månedlig gjennomsnittlig vanndamptrykk ≦1,8kPa.

4.Jordskjelvintensitet ≦8 grader.

5. Steder uten brann, eksplosjonsfare, alvorlig forurensning, kjemisk korrosjon og kraftig vibrasjon.

Merk: Hvis produktbruksbetingelsene overstiger bestemmelsene ovenfor, skal brukeren forhandle og bestemme med selskapet.

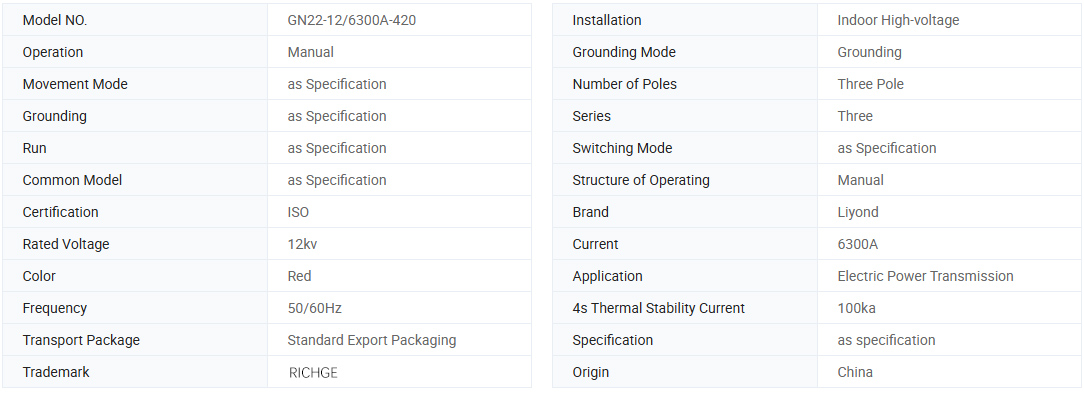

Grunnleggende info.

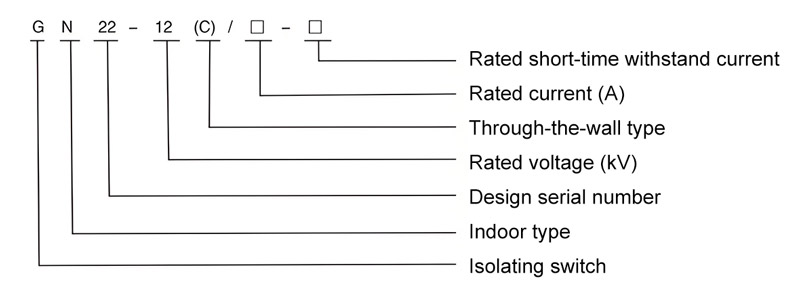

Beskriv display


Teknisk parameter

Modell.
Nominell spenning
Merkestrøm
4-sekunders termisk stabilitetsstrøm (effektiv verdi) kA
Dynamisk stabilitetsstrøm (toppverdi) kA
GN22-12(C)(D)/2000A
12 2000 50 100
GN22-12(C)(D)/2500A
12 2500 50 125
GN22-12(C)(D)/3150A
12 3150 50 125
GN22-12(C)(D)/4000A
12 4000 50 125
GN22-12(C)(D)/5000A
12 5000 100 250
GN22-12(C)(D)/6300A
12 6300 100 250
GN22-12(C)(D)/8000A
12 8000 100 250

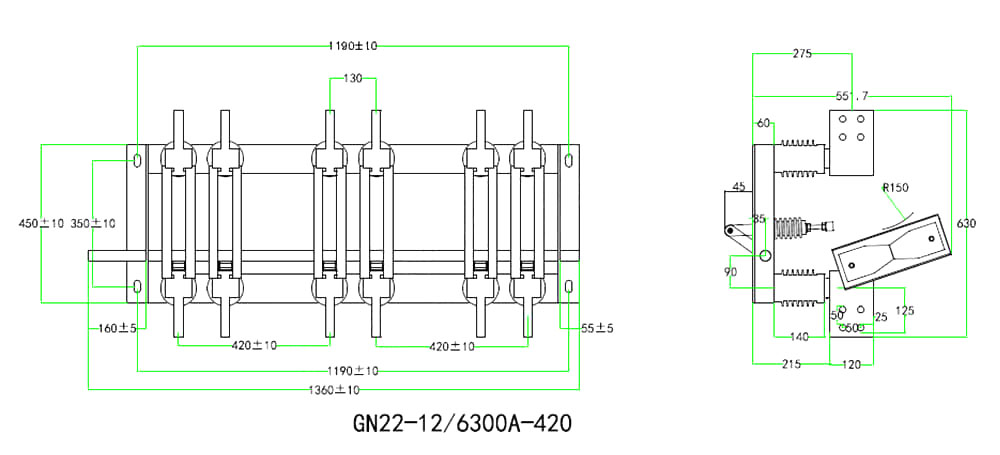

Måltegningsreferanse (6300A)





Bestillingsinstruksjoner


● Godta OEM & ODM: JA


●Sertifikat: CE, testrapporter


●Produksjonstid: 7~12 virkedager


●Garantiperiode: 12 måneder


●Leveringstid: 15 dager


●Når du bestiller denne bryteren, vennligst oppgi modellspesifikasjonen, nominell spenning, nominell strøm og andre tekniske data.

●Hvis det er spesielle krav, kan du forhandle med oss ​​for å løse dem.
