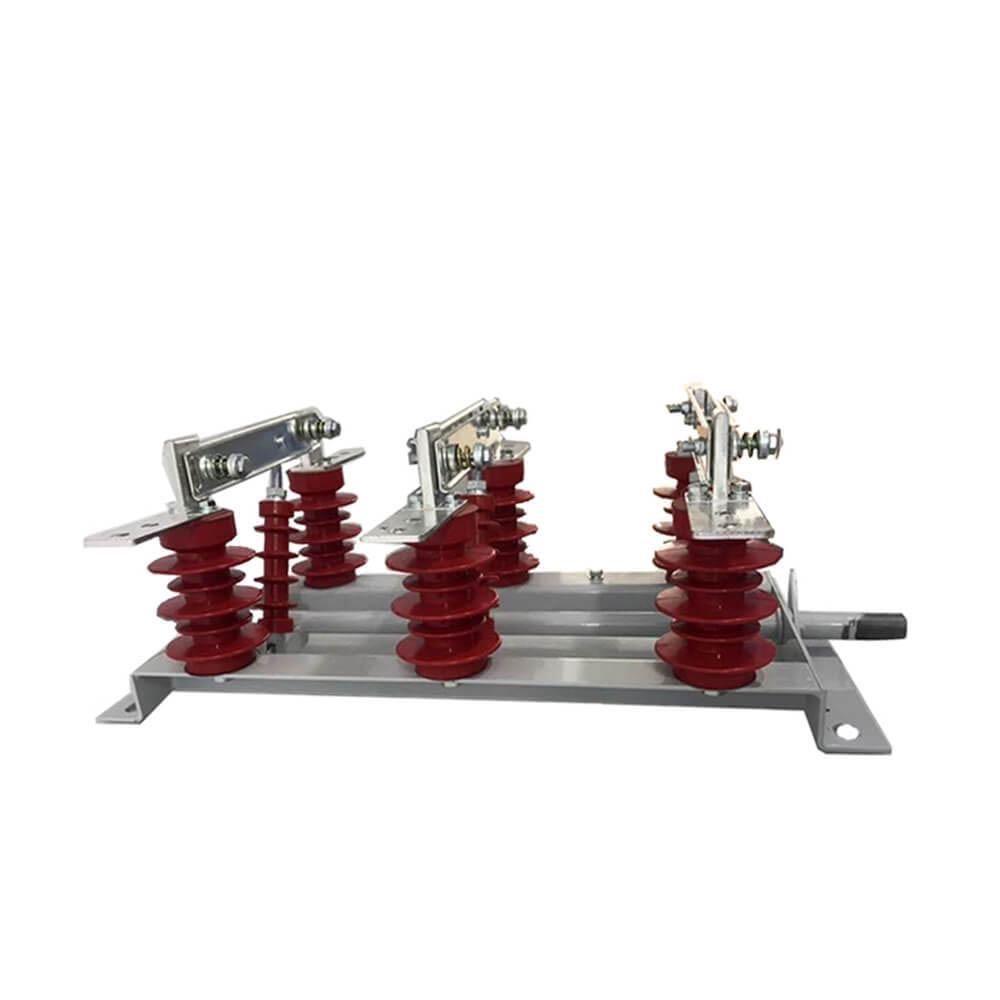

Høyspent isolasjonsbryter GN19-12/630A Tre-trinns Veggmontert Sentralskap Bryter Knivbryter

   Høyspent isolasjonsbryter GN19-12/630A Tre-trinns Veggmontert Sentralskap Bryter Knivbryter

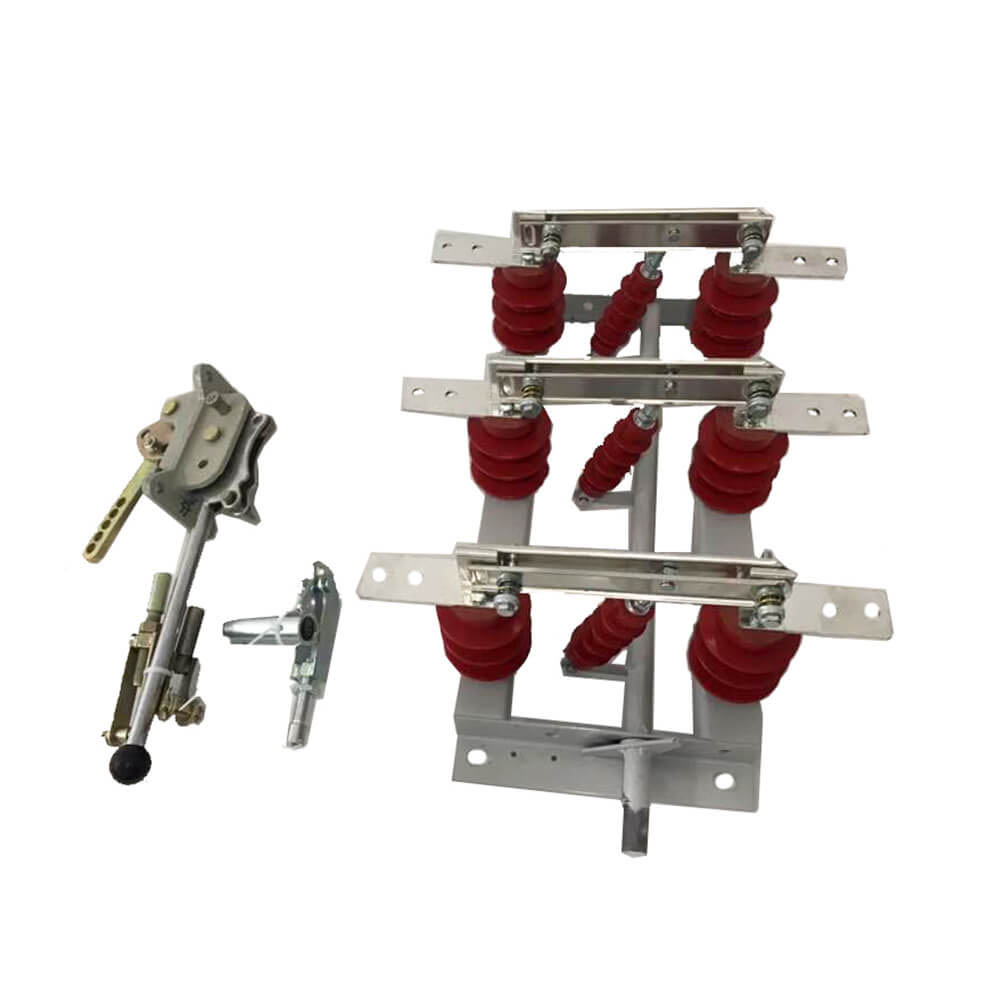

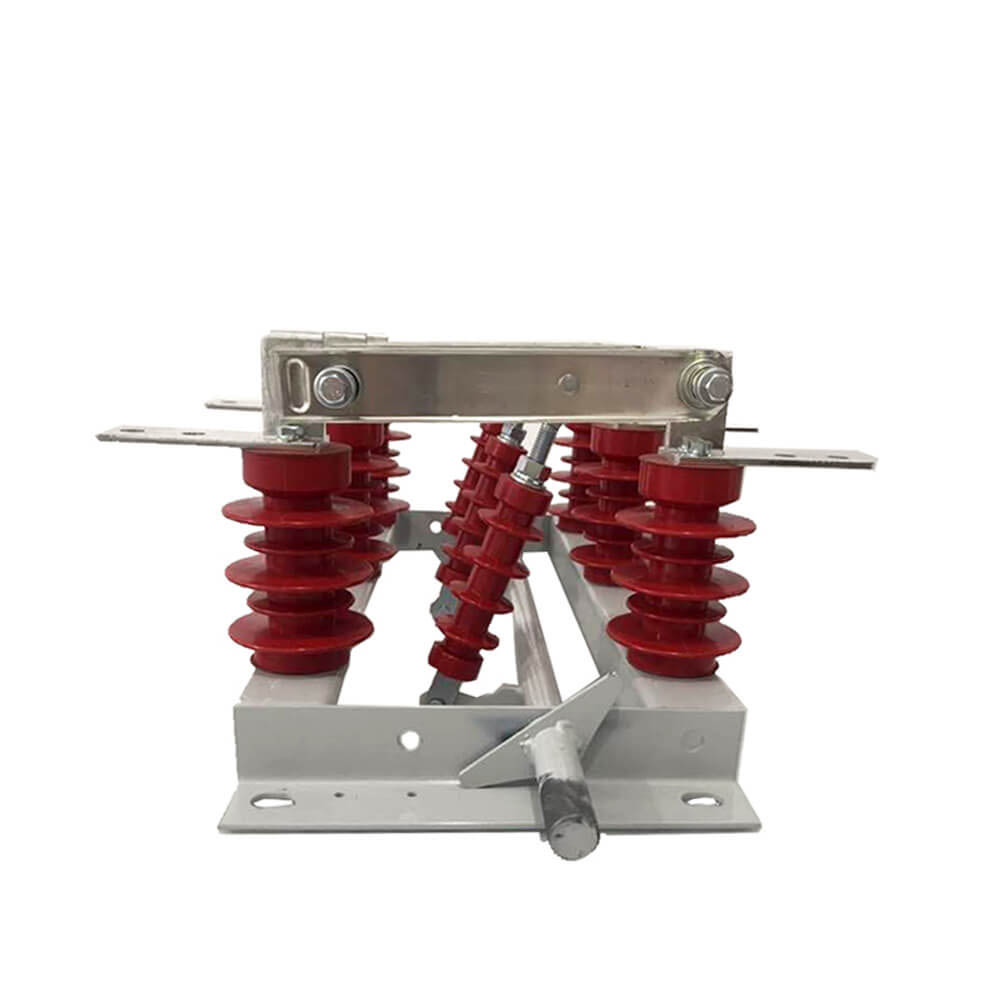

     Den ledende delen av GN19-12/400, 630, 1000, 1250 type frakoblingsbryter er festet på basen med to søyleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 type har en søyleisolator og en porselenshusisolator.) De tre fasene er installert parallelt, og den ledende delen består av statiske kontakter av kontaktkniver og kontaktholdere (eller ledende stenger). Hver fase av kontaktkniven er koblet til midten av båndisolatoren, båndisolatoren og installert på bunnen av spindelen tilkoblet. Spindelen er koblet til koblingsstangen (levert av brukeren) og CS6-1 type bevegelsesmekanisme gjennom håndtaket. Forbindelseskontaktkniven er sammensatt av to slissede kobberplater, som ikke bare øker varmeavledningsområdet til kontaktkniven for å senke bunntemperaturen, men også forbedrer den mekaniske styrken til kontaktkniven, slik at bryterens dynamiske stabilitet forbedres. Den ene enden av kontaktkniven er montert på kontaktblokken (eller på den ledende stangen) med en bolt (bil fra Shaw). GN19-12/1000, 1250 i kontakt med installasjonen av magnetisk låseplate, pluss formålet med den magnetiske låseplaten er at når en stor kortslutningsstrøm for å forbedre de to sporene kontaktkniven mellom de| tiltrekning. GN19-12/400, 630 frakoblingsbrytere har en liten grense for strøm, så det er ikke nødvendig å legge til en magnetisk låseplate.

Produktfunksjoner

1. Isolasjon og sikkerhet: Etter frakobling etableres en pålitelig isolasjonsåpning for å sikre at

2. Linjebytte: Bytt og koble til linjen i henhold til driftskrav.

3. Lavstrømssvitsjing: Brukes til å bytte små strømmer i kretsen, slik som ladestrømmer til gjennomføringer, samleskinner, kontakter, korte kabler, kondensatorstrømmer til svitsjespenningsutjevningskondensatorer, sirkulasjonsstrømmer under dobbeltbusskobling og eksitasjonsstrømmer til spenningstransformatorer.

4. Spennende strøm for transformator: Avhengig av de spesifikke omstendighetene til forskjellige strukturelle typer, kan den bytte om den ubelastede eksitasjonsstrømmen til transformatorer med visse kapasiteter.

Typer mellomspenningsisolatorer

Mellomspenningsisolatorer kan deles inn i utendørs og innendørs typer basert på installasjonsmetoder:

- Utendørs mellomspenningsisolatorer: I stand til å motstå naturlige faktorer som vind, regn, snø, skitt, kondens, is og frost, egnet for installasjon på utendørs plattformer.

- Innendørs middels spenningsisolatorer: Egnet for innendørsmiljøer, som vanligvis krever høyere isolasjonsytelse.

Basert på strukturen til isolasjonsstøtten, kan de videre deles inn i:

- Enkel-kolonne isolasjonsbryter: Bruk vertikal plass direkte under den overliggende samleskinnen som elektrisk isolasjon, sparer plass, reduserer tilkoblingsledere og gir klare frakoblingstilstander, spesielt egnet for ultrahøyspentoverføring.

- Dobbeltkolonne isolasjonsbryter: Egnet for høyere strømkrav, og gir større stabilitet.

Tre-kolonne isolasjonsbryter: Egnet for mer komplekse kraftsystemer, og tilbyr bedre lastekapasitet og pålitelighet.

Trekk

1: Sikkerhetsisolasjonsfunksjon - Under vedlikehold av elektrisk utstyr gir den et klart elektrisk gap og frakoblingspunkt for å sikre sikkerheten til vedlikeholdspersonell.

2：Driftsbegrensninger - Skillebryteren kan ikke betjenes under belastning; den skal ikke brukes til å bryte eller lukke laststrømmer eller kortslutningsstrømmer. Isolerende brytere utstyrt med et lysbueslukkingskammer kan operere under små belastninger og ubelastede linjer.

Driftstrinn

Strøm-på-drift: Lukk først skillebryteren, og lukk deretter strømbryteren eller lastbryteren.

Slå av-drift: Åpne først kretsbryteren eller lastbryteren, og åpne deretter skillebryteren.

Modellvalg

Når du velger en skillebryter, sørg for at nominell spenning, merkestrøm, dynamisk stabilitetsstrøm og termisk stabilitetsstrøm oppfyller kravene til applikasjonen. Den primære rollen til skillebryteren er å koble fra kretser uten belastningsstrøm, noe som gir trygt vedlikehold. Før du bruker skillebryteren, sørg for at kretsbryteren har koblet fra kretsen.

Sikkerhetstips

Isoleringsbryteren har ikke en spesialisert lysbueslukkingsanordning; ikke bruk den under belastning eller kortslutningsforhold for å sikre sikkerheten til utstyr og personell.

Grunnleggende info.

Teknisk parameter

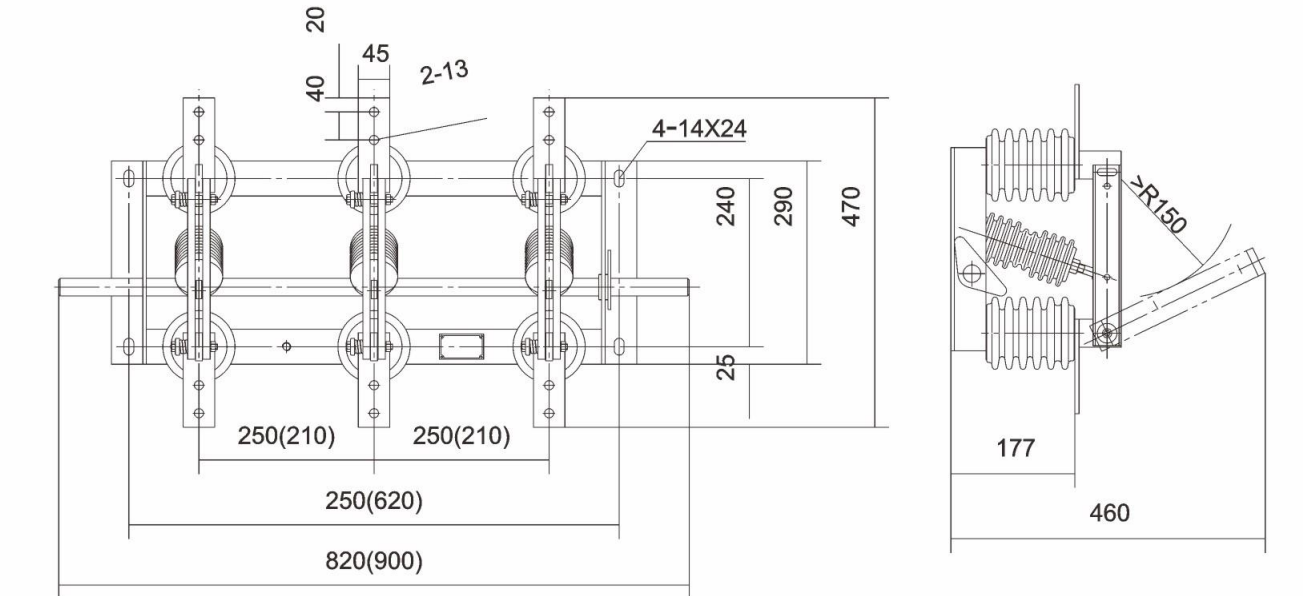

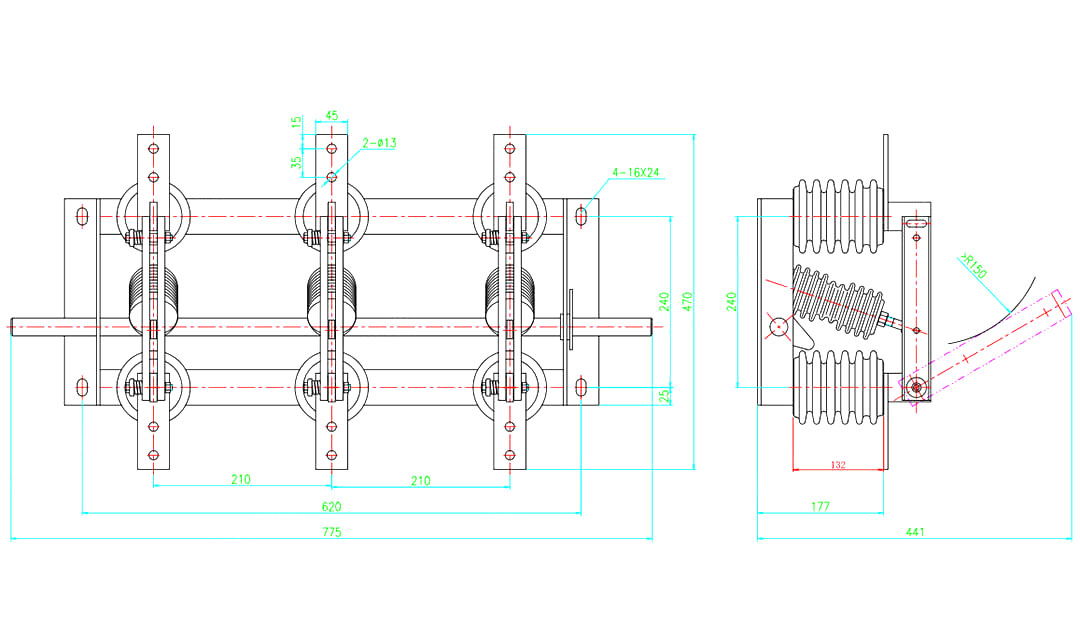

Tegning

Bruk miljøforhold

1. Den øvre grensen for omgivelsestemperatur +40 ℃, den nedre grensen -l0 ℃, Merk: Tillat lagring og transport ved -25 ℃

2. Høyde ikke mer enn 1000m

3. Relativ fuktighet: daglig gjennomsnitt er ikke mer enn 95 %, månedlig gjennomsnitt er ikke mer enn 90 %

4. Vanndamptrykk: det daglige gjennomsnittet er ikke mer enn 2,2 × 10-3Mpa, det månedlige gjennomsnittet er ikke mer enn 1,8 × 10-3Mpa

5. Luften rundt skal være fri for etsende eller brennbare gasser, vanndamp og annen åpenbar forurensning.

6. Ingen regelmessige og voldsomme vibrasjoner.

Merk: Ta kontakt med produsenten for å løse problemet hvis det ikke er i tråd med betingelsene ovenfor

Bestillingsinstruksjoner

● Godta OEM & ODM: JA

●Sertifikat: CE, testrapporter

●Produksjonstid: 7~12 virkedager

●Garantiperiode: 12 måneder

●Leveringstid: 15 dager

●Når du bestiller denne bryteren, vennligst oppgi modellspesifikasjonen, nominell spenning, nominell strøm og andre tekniske data.

●Hvis det er spesielle krav, kan du forhandle med oss ​​for å løse dem.
