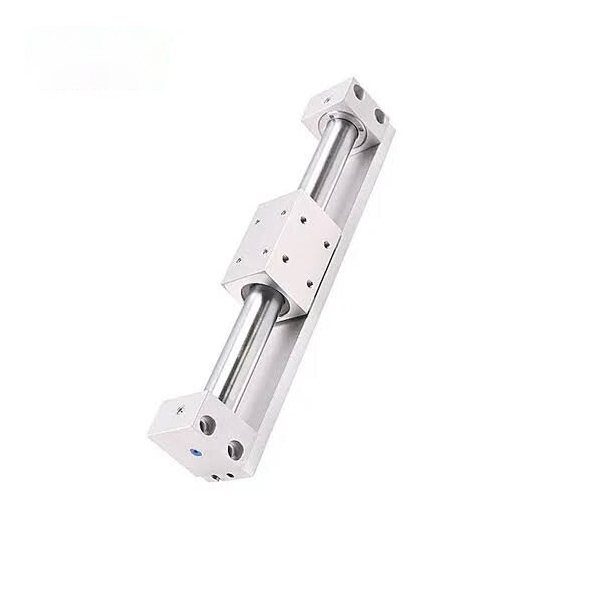

CY3R
CY3B

Produktoversikt

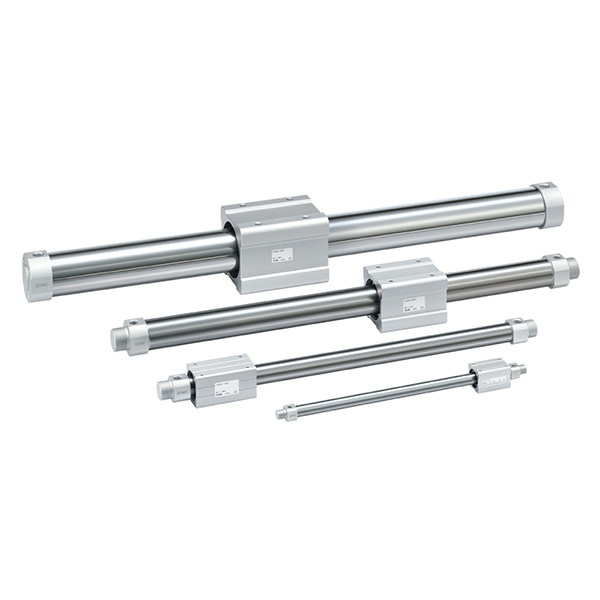

     SOLH CY3-serien er en oppgradert magnetisk koblingsstangløs sylinder basert på den klassiske SMC CY1-serien, delt inn i to mainstream-modeller: CY3B basistype uten monteringsflate og CY3R direkte monteringstype. Den tar i bruk en fullstendig lukket magnetisk berøringsfri overføringsstruktur, og realiserer synkron bevegelse av det indre stempelet og det eksterne glidebordet gjennom sterk magnetisk kobling. Med null lekkasje, støvfri og forurensningsfri drift, ultralang slaglengde og kompakt installasjon, er den allment anvendelig for ren-grade, lett til middels belastning, langdistanse lineære kjørescenarier. Med et boreområde fra φ6 til φ63 mm og en maksimal slaglengde på 5000 mm sparer den 50 % installasjonsplass sammenlignet med tradisjonelle strekkstagssylindre, og fungerer som den foretrukne rene langtaktsdriftsløsningen for høystandard automatiserte produksjonslinjer.

Kjerneposisjonering og strukturelle funksjoner

• Magnetisk koblingstransmisjon og nulllekkasjerengjøring: Stempelet og glidebordet bruker magnetisk synkron kjøring med helt lukket sylindercylinderdesign. Ingen stempelstang strekker seg utover, og oppnår fullstendig lufttetthet, null lekkasje og null støvforurensning. Den passer perfekt til strenge produksjonsmiljøer som matforedling, medisinsk utstyr og halvlederelektronikk.

• CY1 oppgradert versjon med forbedret holdbarhet: Sammenlignet med den tradisjonelle CY1-serien er den slitesterke ringlengden økt med 70 %, noe som effektivt forbedrer bæreevnen og glidestabiliteten. Den innebygde smøreholderen til den støvtette ringen danner en varig beskyttende smørefilm som reduserer minimumsarbeidstrykket til 0,12 MPa og forlenger levetiden betydelig. Med unntak av φ6-spesifikasjonen beholder alle andre modeller samme monteringsdimensjoner som CY1 for direkte utskifting og oppgradering.

• CY3B Basic Type Minimalistisk Struktur: Det glatte sylinderrøret har ingen reservert monteringsflate og krever to-endes støttebraketter for fiksering. Glidebordet er ikke utstyrt med innebygd styrestruktur, så eksterne lineære føringer eller styrestenger er obligatoriske for å forhindre eksentrisk belastning og magnetisk frakoblingssvikt.

• Standard gummibuffer og høyhastighets valgfri spesifikasjon: Innebygde doble gummibuffere absorberer driftsstøt og reduserer kjørestøy for stabil konvensjonell syklisk drift. Valgfri X160 høyhastighetsspesifikasjon støtter en maksimal driftshastighet på 1500 mm/s for å tilpasse seg høyfrekvente arbeidsforhold som beveger seg raskt.

• Praktisk installasjon av magnetbryter: Forhåndsreserverte bryterspor på begge sider av sylinderkroppen er kompatible med magnetiske brytere i D-M9-serien, og realiserer fleksibel og nøyaktig sanntidsposisjonstilbakemelding for slagposisjonering.

Komplett modellkodingsregel

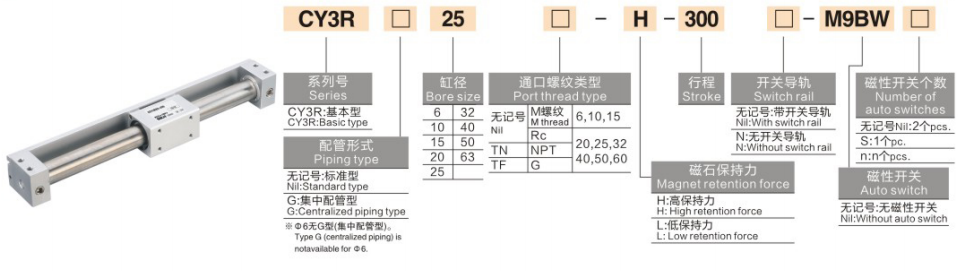

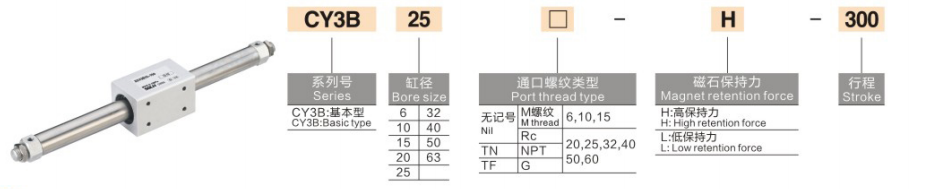

1. Modelleksempler: CY3B20-500 | CY3B40-800-M9PL

2. Standard ordrereferanseeksempler

• CY3B20-500: 20 mm boring, 500 mm slaglengde, basistype uten magnetbryter

• CY3B40-800-M9PL: 40 mm boring, 800 mm slaglengde, grunnleggende type med magnetisk posisjonsbryter

Kjerne tekniske spesifikasjoner (20℃ standardtilstand)

1 Grunnleggende generelle spesifikasjoner

• Driftsmodus: Dobbeltvirkende magnetisk kopling berøringsfri overføring

• Arbeidsvæske: Trykkluft (standard for oljefri drift)

• Omgivelsestemperatur: 5 ~ 60 ℃ (ingen frysende miljø)

• Arbeidstrykkområde: 0,12-0,7 MPa; Sikkerhetstrykk: 1,0 MPa

• Driftshastighet: 50~500mm/s (standard); maks 1500 mm/s (valgfri X160 høyhastighetsspesifikasjon)

• Buffermodus: Standard gummibuffer med to ender

• Magnetisk holdekraft: 19,6~2450N (øker med borestørrelse)

2 Key Performance Parameter Chart (@0,5 MPa)

Retningslinjer for kjernekonfigurasjon og valg

Valg av 1 borestørrelse etter belastning og skyvekraft

• φ6~φ15 (Micro Light Duty): Egnet for belastninger ≤2,5 kg, dedikert til korttakts presisjonsoverføring av minikomponenter i elektronisk og medisinsk utstyr.

• φ20~φ32 (General Light Duty): Matchet med 4~10 kg lett belastning, ideell for konvensjonell skyving og trekking med lang slag (≤1000 mm) i generelle automatiserte produksjonslinjer.

• φ40~φ63 (Medium Duty): Gjelder for scenarier med middels belastning på 16~40 kg, perfekt for håndtering av tunge langslag og høyfrekvent syklisk drift i næringsmiddel- og emballasjeindustrien.

Valg av 2-takts og styresystem

• Slagområde: Standard slag dekker 50~1000mm; utvidet ultralang slaglengde på opptil 5000 mm for spesielle krav til langdistansekjøring.

• Obligatorisk ekstern veiledende design: CY3B basistypen har ingen innebygd styrestruktur. Eksterne lineære glideskinner eller styrestenger skal være utstyrt for å støtte lasten og forhindre magnetisk frakobling forårsaket av eksentrisk kraftavvik.

• Standard festemetode: Festes med valgfrie to-endes støttebraketter med opphengt sylinderhus og null kontaktfriksjon, noe som sikrer stabil magnetisk koplingsdrift.

3 Valg av miljø og funksjonell konfigurasjon

• Prioritet for rene miljøer: Nulllekkasje og forurensningsfri design tilpasser seg strenge støvfrie og sterile arbeidsforhold i næringsmiddelindustrien, medisinsk og elektronisk halvlederindustri.

• Høyhastighets oppgradering av arbeidsforhold: Velg valgfri X160 høyhastighetsspesifikasjon (maks. 1500 mm/s), utstyrt med eksterne hydrauliske buffere for å eliminere høyhastighetsstøt og sikre stabil drift.

• Presisjonsposisjonsfeedback: Utstyr med magnetiske brytere i D-M9-serien for å realisere topunkts eller flerpunkts nøyaktig slagposisjonering og signaltilbakemelding.

CY3B vs CY3R | Sammenligning av modellforskjeller

Typiske industrielle anvendelsesscenarier

• Materialoverføring i rene rom: Nulllekkasje og støvfri magnetisk koblingsstruktur er ideell for langdistansematerialhåndtering i elektroniske, halvledere og medisinske støvfrie verksteder uten å forurense rene miljøer.

• Mat- og drikkepakkelinjer: Rustfritt sylinderrør i rustfritt stål med lett å rengjøre overflate tilpasser seg hygieniske produksjonsstandarder, egnet for langslagsforskyvning av lette og middels tunge arbeidsstykker i matvareutstyr.

• Utstyr Dør- og dekselkjøring: Ingen stangforlengelsesdesign sparer utvendig plass, perfekt brukt på kompakt langslags åpning og lukking av automatiserte utstyrsbeskyttelsesdører og skjermingsdeksler.

• Langslags presisjonsposisjoneringsplattform: Samarbeider med eksterne høypresisjonsføringsskinner for å oppnå stabil gjentatt posisjoneringsnøyaktighet, egnet for 1~2m langdistanse nøyaktig posisjonering og syklisk transport av samlebånd.

• Plassbesparende erstatning for trekkstangssylindre: Løser plassbeskjeftigelsesproblemet til tradisjonelle sylindre med strekkstag i scenarier med lang slaglengde (>500 mm), og reduserer den totale utstyrsinstallasjonsplassen med 50 % for kompakt utstyrsdesign.

Tre-trinns hurtigvalgsveiledning

1. Bekreftelse av borestørrelse: Beregn nødvendig skyvekraft basert på lastvekt med en sikkerhetsfaktor ≥2. Anbefalte regler: ≤2,5kg → φ15; 4~10 kg → φ32; 16~40 kg → φ63.

2. Bekreftelse av slagspesifikasjon: Velg standard 50~1000 mm slaglengde for konvensjonelle krav; velg utvidet spesifikasjon for ultralang slaglengde på opptil 5000 mm.

3. Funksjonell konfigurasjonsmatching: Prioritetsvalg for rene forurensningsfrie arbeidsforhold; oppgrader til X160 høyhastighetsspesifikasjon + hydraulisk buffer for rask drift; legg til magnetiske brytere i D-M9-serien for posisjonsdeteksjon i sanntid.

Sammendrag av én setning

     SOLH CY3-seriens magnetiske koblingsstangløs sylinder er en oppgradert CY1 ren-grade oljefri aktuator, med null lekkasje, 5000 mm ultralang slaglengde, lavt starttrykk og doble monteringstyper, og fungerer som den optimale plassbesparende langtakts lineære drivløsningen for rent automasjonsutstyr med lett og middels last.
