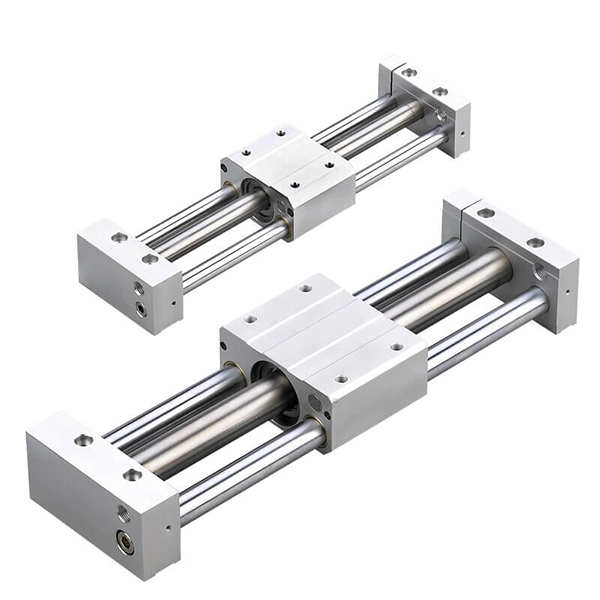

CY1-serien magnetisk kobling stangløs sylinder | Klassisk økonomisk basismodell

Merke: SOLH by Richge Technology

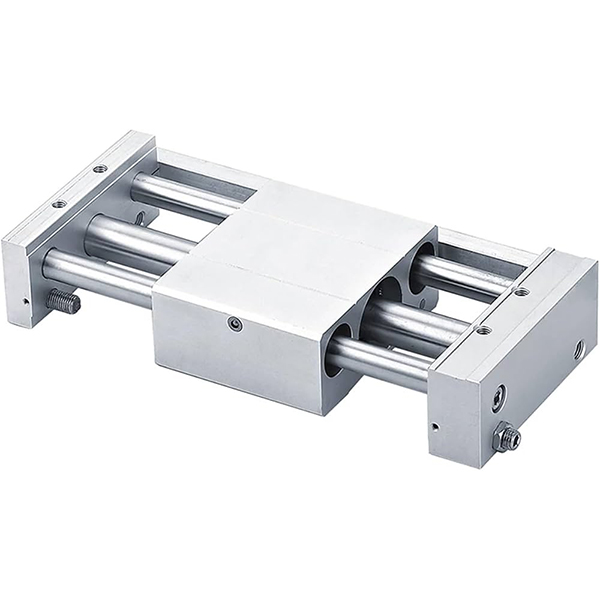

CY1S

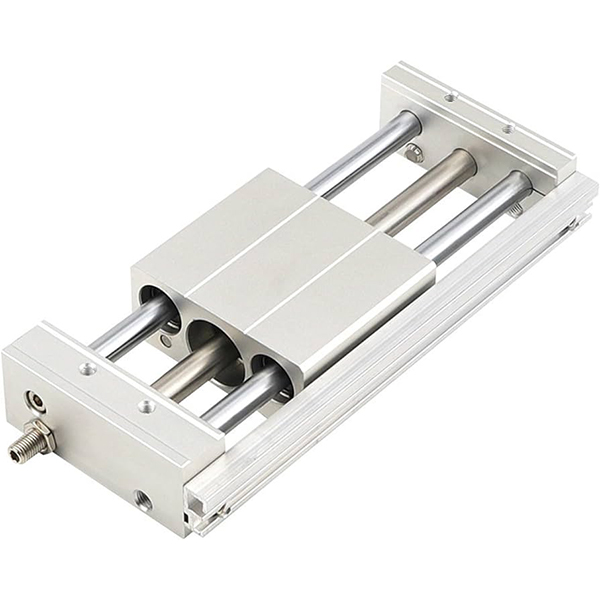

CY1L

Produktoversikt

     SOLH CY1-serien er en klassisk og økonomisk magnetisk koblingsstangløs sylinder, som fungerer som den grunnleggende forgjengeren til den oppgraderte CY3-serien. Den tar i bruk en berøringsfri magnetisk synkron drivstruktur, der det indre stempelet og det eksterne glidebordet beveger seg samtidig gjennom sterk magnetisk kraft. Med fullstendig lukket drift uten lekkasje, kompakt struktur og kostnadseffektiv ytelse, er den dedikert til lineær kjøring med lett til middels belastning og middels langt slag. Med et boreområde fra φ6 til φ63 mm, en standard slaglengde på opptil 1000 mm og en maksimal utvidet slaglengde på 1500 mm, dekker denne serien varierte styremodeller for å møte krav i flere scenarier, noe som gjør den til den foretrukne budsjettvennlige stangløse aktuatoren av ren kvalitet for generelle automatiserte produksjonslinjer.

Kjerneposisjonering og strukturelle funksjoner

• Magnetisk koblingsdrift og ren nulllekkasjeytelse: Innebygde permanentmagneter med høy styrke på stempelet og glidebordet realiserer ikke-mekanisk synkronoverføring. Det helt lukkede sylinderrøret eliminerer luftlekkasje og støvutslipp, og tilpasser seg fullstendig til strenge rene arbeidsmiljøer i elektronikk, medisinsk utstyr og næringsmiddelindustri.

• Klassisk grunnstruktur og høy kostnadsytelse: Ved å ta i bruk en minimalistisk mekanisk struktur med færre komponenter, reduserer CY1-serien effektivt produksjonskostnadene og tilbyr høyere kostnadskonkurranseevne enn den oppgraderte CY3-serien. Den grunnleggende CY1B-modellen har ingen integrert monteringsoverflate og krever to-ende støttebraketter for installasjon. Utstyrt med grunnleggende slitebestandig ring og støvtett ringkonfigurasjon, har den et minimumsarbeidstrykk på 0,18 MPa, med litt kortere levetid, men fullt kompetent for konvensjonelle standard arbeidsforhold.

• Diversifiserte derivatmodeller for full dekning: Det komplette produktutvalget dekker flere styretyper for å matche ulike presisjons- og belastningskrav:

• CY1B: Grunnleggende type uten styrestruktur og monteringsflate, krever utvendige styreskinner og tosidige braketter.

• CY1S: Glideføringstype med innebygd glidelager, støtter lett belastning uten eksterne føringer.

• CY1L: Kulelagerstyretype med ultrajevn glidning og forbedret belastningskapasitet for stabil høyfrekvent bevegelse.

• CY1H: Høypresisjons styretype med utmerket gjentatt posisjoneringsnøyaktighet for presisjonsoverføringsscenarier.

• CY1F: Lavprofil tynn type med 29 % redusert totalhøyde, perfekt egnet for ultrakompakt utstyrsinstallasjonsrom.


• Standard buffer og valgfri høyhastighetskonfigurasjon: Standard gummibuffere med to ender absorberer effektivt driftsstøt og reduserer kjørestøy. Valgfrie eksterne hydrauliske buffere støtter stabil drift ved en maksimal hastighet på 500 mm/s for sykliske arbeidsforhold med middels høy hastighet.

• Bred kompatibilitet av magnetiske brytere: Reserverte universalbryterspor på sylinderhuset er kompatible med magnetiske brytere i D-M9-serien og D-A9-serien, noe som tillater vilkårlig posisjonsinstallasjon og fleksibel tilbakemelding av slagsignal.

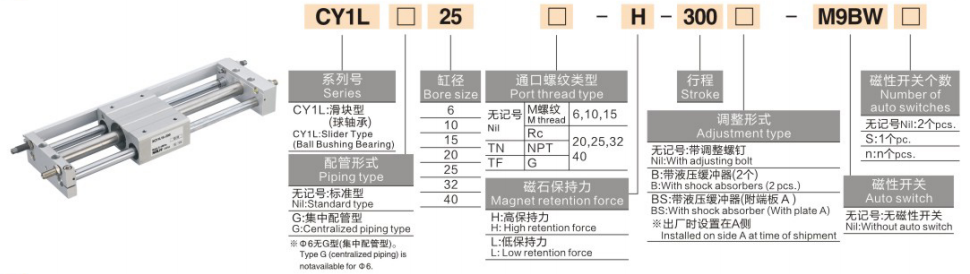

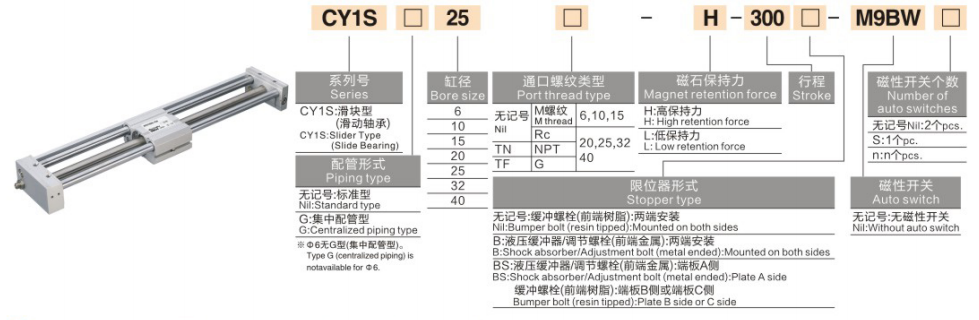

Komplett modellkodingsregel

Modelleksempler: CY1B20-500 | CY1S40-800-M9PL

Standard ordrereferanseeksempler

• CY1B20-500: 20 mm boring, 500 mm slaglengde, basistype uten magnetbryter

• CY1S40-800-M9PL: 40 mm boring, 800 mm slaglengde, glideføringstype med magnetisk posisjonsbryter

Kjerne tekniske spesifikasjoner (20℃ standardtilstand)

1. Grunnleggende generelle spesifikasjoner

• Driftsmodus: Dobbeltvirkende magnetisk kobling berøringsfri synkron overføring

• Arbeidsvæske: Trykkluft (standard for oljefri drift)

• Omgivelsestemperatur: 5 ~ 60 ℃ (ingen frysende arbeidsmiljø)

• Arbeidstrykkområde: 0,18-0,7 MPa; Sikkerhetstrykk: 1,05 MPa

• Standard driftshastighet: 50~500 mm/s

• Buffermodus: Standard gummibuffer med to ender; valgfri ekstern hydraulisk buffer for høyhastighetsscenarier

• Magnetisk holdekraft: 49~2450N (øker gradvis med borestørrelsen)

2. Diagram for nøkkelytelseparameter (@0,5 MPa)

Retningslinjer for kjernekonfigurasjon og valg

1. Valg av borestørrelse etter belastning og skyvekraft

• φ6~φ15 (Micro Light Duty): Egnet for belastninger ≤2,5 kg, dedikert til presisjonskomponentoverføring med kort slag i miniatyr elektronisk presisjonsutstyr.

• φ20~φ32 (General Light Duty): Matchet med 4~10 kg lett belastning, ideell for konvensjonelle skyve- og trekkoperasjoner med lang slag (≤1000 mm) i generelle automatiserte produksjonslinjer.

• φ40~φ63 (Medium Duty): Gjelder for 16~40 kg middels belastning scenarier, perfekt tilpasset langslagshåndtering og høyfrekvente sykliske arbeidsforhold i emballasje- og logistikkautomatiseringsutstyr.

2. Valg av modell og veiledningssystem

• CY1B grunnleggende type: Den mest kostnadseffektive modellen uten innebygd styrestruktur. Eksterne lineære styreskinner er obligatoriske, egnet for budsjettsensitive prosjekter og utstyr med reserverte føringsstrukturer.

• CY1S Slide Guide Type: Utstyrt med innebygd glidelagerføring, krever ingen eksterne hjelpeføringer for lett belastning (≤10 kg), med enkel installasjon og bred universalitet.

• CY1L Kulelager styretype: Vedtar høypresisjon kulelagerstruktur med ultralav glidemotstand og forlenget levetid, spesielt designet for høyhastighets og høyfrekvente sykliske arbeidsforhold.

• CY1H høypresisjonstype: Konfigurert med presisjons lineær føringsmekanisme, som oppnår gjentatt posisjoneringsnøyaktighet opptil ±0,02 mm, egnet for høypresisjonsposisjonering og mikroavstandsoverføringsscenarier.

• CY1F lavprofiltype: Optimalisert tynn struktur med 29 % redusert totalhøyde, løser problemet med begrenset vertikal installasjonsplass for kompakt automatisert utstyr.

3. Valg av miljø og funksjonell konfigurasjon

• Tilpasning til rent miljø: Nulllekkasje og støvfri berøringsfri magnetisk transmisjonsdesign oppfyller hygieniske produksjonsstandarder; CY1S- og CY1L-modeller foretrekkes for langvarig renromsdrift.

• Høyhastighets oppgradering av arbeidsforhold: Utstyr med eksterne hydrauliske buffere for å eliminere sluttstøt, og støtter stabilt kontinuerlig driftshastighet på opptil 500 mm/s.

• Presisjonsposisjonsfeedback: Match med D-M9-serien eller D-A9-seriens magnetiske brytere for å realisere flerpunkts slagposisjonering og sanntidssignalutgang.

Typiske industrielle anvendelsesscenarier

• Materialoverføring i rene rom: Null-forurensning magnetisk koblingsstruktur er mye brukt for langdistanse materialhåndtering i halvleder- og LCD-støvfrie verksteder, og unngår sekundær forurensning av rene arbeidsmiljøer.

• Emballasjelinje Arbeidsstykkeforskyvning: Høykostnads-ytelsesdesign tilpasser seg lang-takt skyving og trekking av lette og middels tunge arbeidsstykker i mat- og farmasøytisk emballasjeutstyr, med lav feilrate og enkelt daglig vedlikehold.

• Automatisert utstyrsdørkontroll: Stangløs kompakt struktur sparer ekstern installasjonsplass, egnet for langslags åpning og lukking av utstyrs beskyttelsesdører og støvskjold.

• Langt slag samlebåndsplassering: Samarbeider med matchende styremoduler for å oppnå stabil presisjonsposisjonering innen 1~1,5m ultralang slaglengde, og oppfyller kontinuerlige sykliske posisjoneringskrav fra produksjonslinjer.

• Økonomisk alternativ løsning: En ideell kostnadsreduksjonserstatning for dyre CY3-serier i budsjettbegrensede automasjonsprosjekter, som fullt ut tilfredsstiller grunnleggende krav til lineær kjøring med lang slag.

Sammenligning av kjerneytelse av CY1 vs CY3-serien

Tre-trinns hurtigvalgsveiledning

1. Bekreftelse av borestørrelse: Beregn nødvendig skyvekraft basert på lastvekt med en sikkerhetsfaktor ≥2. Anbefalte regler: ≤2,5kg → φ15; 4~10 kg → φ32; 16~40 kg → φ63.

2. Bekreftelse av modelltype: Velg CY1B for ultralavt budsjett; CY1S for lett-last guide-fri installasjon; CY1L for høyhastighets høyfrekvent drift; CY1H for høypresisjons posisjoneringskrav.

3. Bekreftelse av slagspesifikasjon: Velg standard 50~1000 mm slaglengde for konvensjonell bruk; valgfri utvidet slaglengde på opptil 1500 mm for kjøring på mellomlang avstand.

Sammendrag av én setning

     SOLH CY1-serien klassisk magnetisk koblingsstangløs sylinder er en økonomisk nulllekkasje, ren aktuator med varierte styremodeller, og fungerer som den budsjettvennlige grunnleggende langtakts lineære drivløsningen for generell automasjon med lett og middels last og renromsutstyr.
