CRA1-serien Roterende sylinder med tannstang | Middels og kraftig svingsylinder med høyt dreiemoment

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

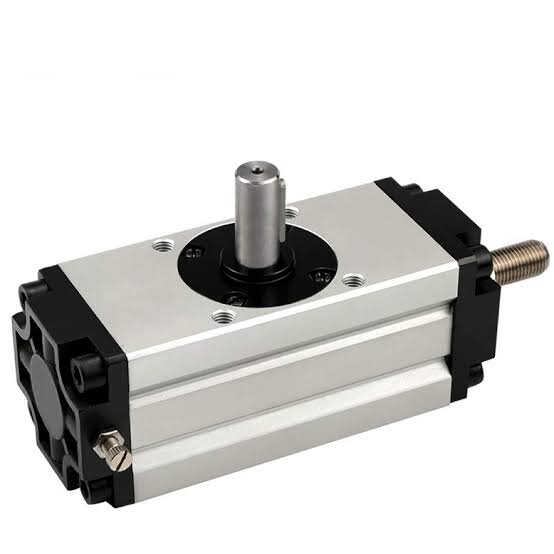

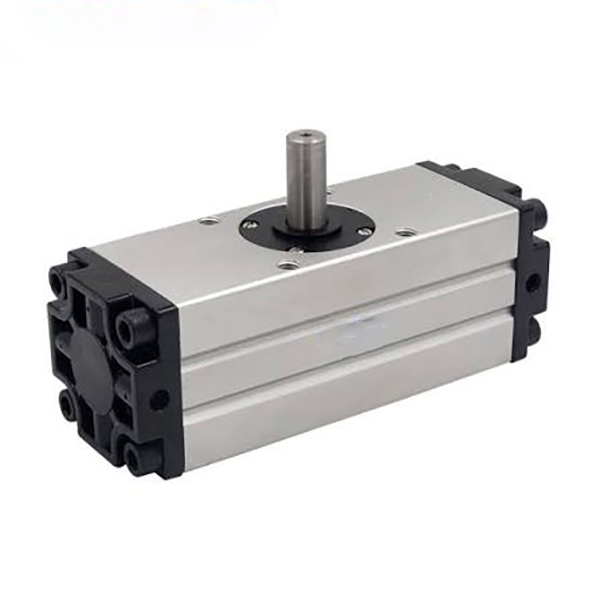

     SOLH CRA1-serien er en profesjonell middels og kraftig rotasjonssylinder med tannstang og tannhjul bygget for oscillerende bevegelser med høyt dreiemoment. Med to-stempel tannstang-og-pinion-transmisjon, valgfri justerbar luftpute, flere monteringsstiler og forskjellige typer utgående aksel, dekker denne sylinderen borestørrelser fra φ30 til φ100. Den tilpasser seg perfekt til scenarier med 10–50 kg tung belastning, inkludert vipping av arbeidsstykker, industriell ventildrift og tung stasjonsindeksering, og fungerer som den vanlige rotasjonsløsningen med høy stivhet for tunge automatiserte produksjonslinjer.

  1.1 Høystivhet med tannstang og tannstang

     Ved å ta i bruk to-stempels synkron tannstang-og-pinion-transmisjonsstruktur, leverer sylinderen kraftig dreiemoment og eksepsjonell strukturell stivhet. Det totale tilbakeslaget kontrolleres innenfor ≤1°, mens versjonen med φ30-boring oppnår null tilbakeslag. Den sikrer ultrahøy gjentatt posisjoneringsnøyaktighet og stabil rotasjonsbevegelse under tunge belastningsforhold.

  1.2 Super høyt dreiemoment

     Optimalisert transmisjonsstruktur realiserer bransjeledende dreiemomentytelse. Den maksimale φ100-boringsmodellen gir ut 108N·m dreiemoment ved 0,5 MPa lufttrykk, og oppfyller fullt ut høye dreiemomentkrav for tung rotasjon av arbeidsstykket, stor ventildrift og kraftig utstyrsindeksering.

  1.3 Valgfri justerbar luftpute

     Z-type utstyrt med justerbar luftbufferstruktur med dobbel ende, som effektivt absorberer treghetsstøt under høyfrekvent start-stopp-drift, reduserer mekanisk vibrasjon og kjørestøy, og beskytter utstyr og arbeidsstykker samtidig som den forbedrer den generelle driftsstabiliteten og levetiden.

  1.4 Diverse monterings- og akselalternativer

     • Monteringsstiler: Grunnleggende (B), fot (L), Flens (F) valgfri, støtter fleksibel installasjon for forskjellige utstyrsstrukturer og romoppsett.

     • Skafttyper: Enkel aksel (S), Dobbel aksel (W), Keyed aksel (Y) tilgjengelig, kompatibel med ulike lasttilkoblingsmetoder og anti-skli momentoverføringskrav.

  1.5 Kompakt og slitesterk struktur

     Oppgradert optimalisert struktur reduserer kroppsbredden med 14 % sammenlignet med tradisjonelle gamle modeller, noe som sparer installasjonsplass betydelig. Designet med tosidige sensorspor for fleksibel montering av magnetiske brytere i D-M9-serien. Hard anodisert sylinderkropp og høyslitasjebestandige tetningskomponenter garanterer langsiktig stabil drift.

  1.6 Oljefri og lang levetid

     Standard oljefri driftsdesign tilpasser seg rene verksteder og generelle industrielle arbeidsforhold uten ekstra smørevedlikehold. Førsteklasses slitesterke tetninger og anti-korrosjonssylinderkropp forlenger kontinuerlig levetid for hyppig syklisk drift.

2. Fullfør modellnavneregler og ordreeksempler

  1. Typiske modelleksempler: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Eksempler på standardbestilling

     • Standard ikke-buffermodell: CRA1BS50-90 (φ50 boring, 90° sving, enkelt aksel, basistype, ingen magnetisk ring)

     • Heavy-Duty Buffer modell: CDRA1BL80-180Z (φ80 boring, 180° sving, dobbel aksel, fotfeste, magnetisk ring og dobbel luftpute)

3. Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: Dobbeltvirkende tannstangdrev

     • Arbeidsvæske: Trykkluft (oljefri drift)

     • Omgivelsestemperatur: 0℃~60℃ (isfritt miljø)

     • Arbeidstrykkområde: 0,1-1,0 MPa; Sikkerhetstrykk: 1,5 MPa

     • Tilbakeslag: ≤1° (φ30 boring oppnår null tilbakeslag)

     • Svingvinkeltoleranse: 0~+4°

     • Buffermodus: Ikke-buffer / Dual-end justerbar luftpute (Z-type)

     • Magnetisk bryter: Kompatibel med D-M9-serien, dobbeltsides spormontering

  3.2 Parametertabell for nøkkelytelse (@0,5 MPa)

4. Retningslinjer for kjernekonfigurasjon og valg

  4.1 Valg av borestørrelse (Basert på dreiemoment og belastning)

     • φ30: 3,5N·m dreiemomentutgang, egnet for mikro-middellast (≤10kg) applikasjoner som liten ventilbytte og miniatyrstasjonsindeksering.

     • φ50: 9,3N·m dreiemomentutgang, ideell for lett-middels belastning (10–20 kg) 90° vipping av arbeidsstykket og retningsbestemt posisjonering.

     • φ63: 17,0N·m dreiemoment, perfekt matchende middels last (20–30 kg) tung stasjonsstyring og komponentrotasjonsoppgaver.

     • φ80: 32,0N·m dreiemomentutgang, egnet for middels tung belastning (30–40 kg) stort verktøy og roterende festeposisjonering.

     • φ100: 108N·m superhøyt dreiemoment, dedikert til tung last (40–50 kg) mekanisk rotasjon og store industrielle ventildriftsscenarier.

  4.2 Valg av svingvinkel

     • 90° standardvinkel: Designet for rettvinklet vending og vertikal styring, mye brukt i lasting/lossing av arbeidsstykker og ortogonal stasjonsbytte.

     • 180° standardvinkel: Egnet for halvsyklusrotasjon og fullstendig vending av arbeidsstykket, for å realisere toveis stasjonsposisjonering og reverseringsoperasjon.

     • 100° / 190° spesialvinkel: Tilpassede ikke-standardvinkler for spesialutstyr og personlige krav til stasjonsbevegelse.

  4.3 Valg av buffer og funksjonell konfigurasjon

     • Z luftpute: Obligatorisk for høyfrekvente og tunge arbeidsforhold, eliminerer effektivt sluttstøt, stabiliserer posisjoneringsnøyaktighet og reduserer driftsstøy.

     • CDRA1 Magnetic Ring Versjon: Innebygd magnetisk ring for D-M9-serien bryterinstallasjon, støtter sanntids posisjonssignaltilbakemelding og automatisert PLS-koblingskontroll.

     • Tilsvarende akseltype: Enkeltaksel (S) for generelle universelle bruksområder; dobbel aksel (W) for toveis synkron kjøring; nøkkelaksel (Y) for høye krav til koblinger mot dreiemoment og sklisikring.

5. Typiske applikasjonsscenarier

     • Kraftig vending av arbeidsstykket: Pålitelig 90°/180° vipping og posisjonering for 10–50 kg arbeidsstykker på verktøymaskiner og automatiserte transportbånd, med høy stivhet og lavt tilbakeslag for presis gjentatt bevegelse.

     • Industriell ventilkjøring: Brukes på automatisk åpning og lukking og fjernkontroll av rørledningsventiler med stor diameter som spjeldventiler og kuleventiler, og gir stabil drivkraft med høyt dreiemoment.

     • Heavy-Duty automatisert indeksering: Brukes til 90°/180° presisjonsindeksering og fast posisjonering av tunge roterende bord og verktøyfester i monterings- og deteksjonsstasjoner.

     • Tunge robotledd: Fungerer som roterende drivenhet for tunge robotledd og endeeffektorer, og oppfyller krav til høy stivhet og høy belastning.

     • Logistikk og pakkeutstyr: Ideell for styring av bokser og paller med tungt materiale, stabling og posisjonering, tilpasset langsiktige høyfrekvente sykliske arbeidsforhold med tung belastning.

6. 3-trinns hurtigvalgveiledning

     1. Bore bekreftelse: Beregn faktisk dreiemoment basert på arbeidsstykkevekt og rotasjonsradius med en sikkerhetsfaktor ≥2. Velg φ30 for ≤10 kg, φ50 for 10–20 kg, φ63 for 20–30 kg, φ80 for 30–40 kg, φ100 for 40–50 kg.

     2. Vinkelbekreftelse: Velg 90° for rettvinklet styring/vipping, 180° for halvsyklus reversering og 100°/190° spesialvinkler for tilpassede bevegelseskrav.

     3. Funksjonsbekreftelse: Utstyr Z-luftpute for høyfrekvent drift med tung belastning; velg CDRA1 magnetisk versjon for signaltilbakemeldingskontroll; ta i bruk Y-nøkkelaksel for anti-skliforbindelse med høyt dreiemoment.

Sammendrag av én setning

     Den roterende sylinderen i SOLH CRA1-serien gir superhøyt dreiemoment, ultralavt tilbakeslag og valgfri luftbufferytelse, og gir høystivhet, stabile og holdbare presisjonsrotasjonsløsninger for 10–50 kg mellomstore og tunge industrielle vendinger, indeksering og ventildrift.
