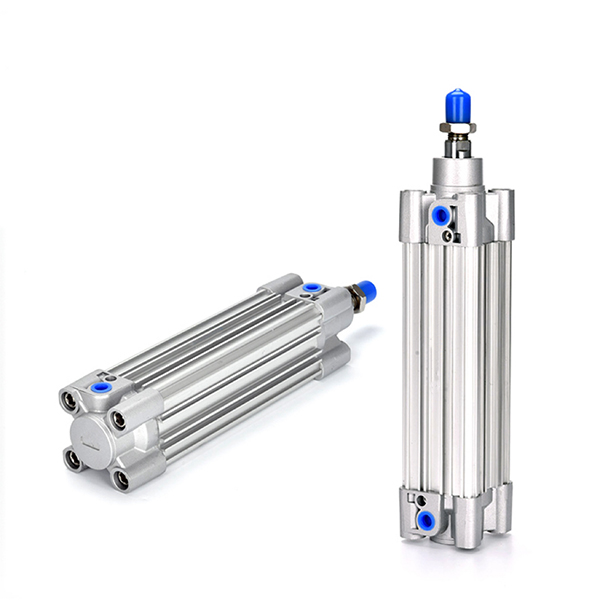

CP96S-serien ISO15552 Standard pneumatisk sylinder (dobbel Heavy-Duty-pute)

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH CP96S-serien trekkstangsylinder samsvarer med ISO15552 / VDMA24562 internasjonal standard. Vedtar aluminiumsprofiltrommel utstyrt med dobbel putesystem (justerbar luftpute + gummibufferpute). Har lav støy, høy stivhet, egnet for høyhastighets, høyfrekvent frem- og tilbakegående og langslags tunge automatiseringsapplikasjoner. Direkte mekanisk utveksling med original CP96S-serien.

Kjernestruktur og designfunksjoner

   1. Struktur: Profilløp med innebygde strekkstag, 15 % lettere enn tradisjonelle strekkstagsylindre. Dobbel pute absorberer i stor grad sluttstøt og reduserer driftsstøy.

   2. Materiale: Hard anodisert aluminiumsløp, høystyrke endestykker, hardforkrommet stempelstang. Slitasjebestandig og lang levetid.

   3. Driftsvarianter

     -- CP96S: Enkeltstang dobbeltvirkende standardmodell

     -- CP96SD (suffiks W): Dobbelt stang dobbeltvirkende, utmerket anti-torsjonsytelse

     -- Suffiks -S: Innebygd magnetring for magnetbryter

   4. Putesystem: Luftpute + gummikomposittbuffer, perfekt for 50~1000 mm/s høyhastighets sykling.

   5. Høy stivhet: Presisjonsmaskinerte endestykker, liten stempelstangavbøyning, sterk offset belastningsmotstand.

   6. Sensorspor: Reserverte spor for magnetiske brytere i M9B, A93-serien.

   7. Utskiftbarhet: ISO15552 standard dimensjon, kompatibel med SE, SAI, DNC serie tilbehør.

Komplett modellkodingsregel

   1. Modelleksempel:CP96SB40-100W-S

   2. Eksempler på standardbestilling

     -- CP96SB50-200-S: Bore50, stroke200, enkel stang, basistype med magnet

     -- CP96SF63-150W: Bore63, stroke150, dobbel stang, stang sideflensfeste

Kjerne tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang, enhet:N)

Monteringstyper og avledede modeller

   1. Monteringsalternativer

     -- Basic, fotfeste, front/bak flens, enkel/dobbel gaffel.

   2. Hovedderivatserie

     -- CP96S / CP96SD: Enkel stang og dobbel stang modell

     -- CP96SK: Høytemperatur tilpasset sylinder

     -- CP96SR: Stempelstang i rustfritt stål for lett korrosjonsmiljø

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft, reserve ≥50 % sikkerhetsmargin; prioriter CP96S for høy hastighet og lavt støybehov.

   2. Slagbekreftelse: Legg til 10~20mm sikkerhetsmargin; maks standard slaglengde 800 mm, tilpasset opp til 2000 mm.

   3. Konfigurasjonstilpasning

     -- Posisjonstilbakemelding: Velg -S magnetmodell med M9B/A93 magnetiske brytere;

     -- Montering: L fotfeste for horisontal tung belastning; F-flens for vertikal installasjon;

     -- Spesielt miljø: Velg CP96SK for høy temperatur, CP96SR for korrosiv tilstand.

Sammendrag av én setning

     SOLH CP96S ISO15552 trekkstangsylinder utstyrt med dobbel luft- og gummipute, høyhastighets lav støy, sterk anti-offset belastningskapasitet, ideell kraftig lineær aktuator for høyfrekvent eksportautomatiseringsutstyr.
