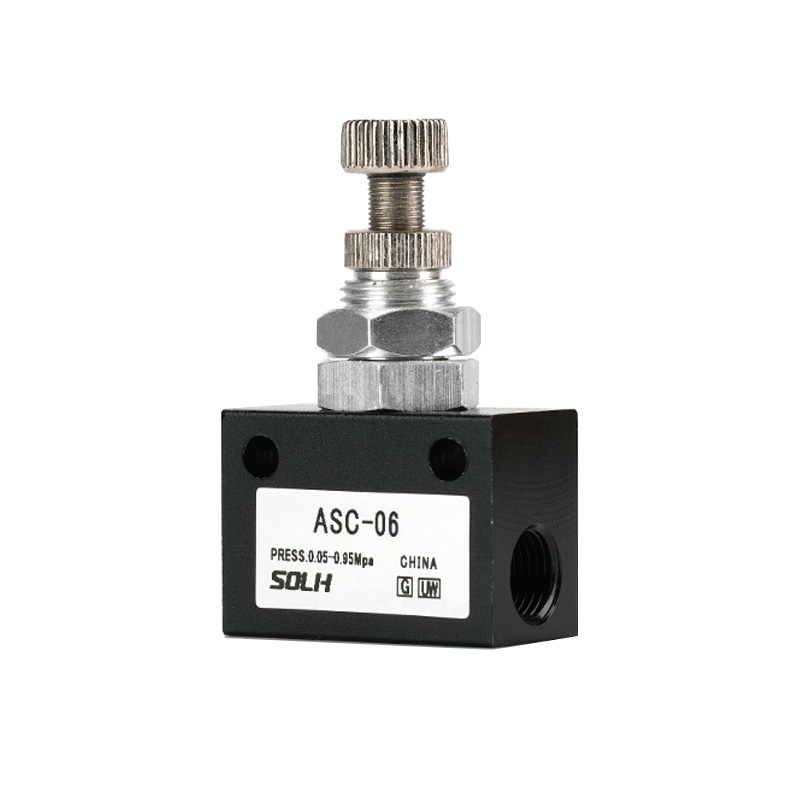

ASC-serien enveis gassventil | In-line pneumatisk hastighetskontrollventil av aluminiumslegering

Merke: SOLH by Richge Technology | Universal AirTAC standard pneumatisk strømningskontrollventil

1. Produktoversikt

     SOLH ASC-serien er enkostnadseffektiv in-line enveis strupeventil i aluminiumslegering mye brukt i det kinesiske pneumatiske markedet. Den har de samme pneumatiske kjernefunksjonene som AS-serien, men har en mer holdbar gjenget in-line installasjonsstruktur med en firkantet kropp i aluminium. Designet for standard sylinderhastighetsregulering, realiserer den fritt fremadgående luftinntak og presis eksosgasskontroll. Med kompakt struktur, stabil justering og universelle gjengespesifikasjoner, er det den vanlige økonomiske hastighetskontrollløsningen for generelle automatiserte pneumatiske kretser.

2. Kjernearbeidsfunksjon (eksosgassreguleringsprinsipp)

     ASC-ventilen følger standardeneksosgassreguleringslogikk, den mest pålitelige metoden for pneumatisk sylinderhastighetsregulering:

     • Forover luftinntak (sylinderforlengelse): Den innebygde tilbakeslagsventilen åpnes helt, og muliggjør nesten uhindret rett gjennom luftstrøm med null strømningstap, noe som sikrer rask og jevn sylinderhandling.

     • Omvendt eksos (sylindertilbaketrekking): Tilbakeslagsventilen stenger automatisk. Avtrekksluften passerer gjennom presisjonsnåleventilen for justerbar struping, og oppnår nøyaktig hastighetskontroll for sylindertilbaketrekking.

      •Kjerneapplikasjon: Juster forlengelses- eller tilbaketrekningshastigheten til dobbeltvirkende sylindre nøyaktig; struping på eksossiden er den mest brukte og stabile pneumatiske hastighetsreguleringsmetoden i industrielle scenarier.

3. Modellkodingsregler og trådspesifikasjon

     Kodeformat: ASC[Størrelsesserie]-[Trådkaliber]+[Trådsuffiks]

  3.1 Definisjon av størrelse og kaliber

     • 100-serien: 06 = G1/8 (PT1/8)

     • 200-serien: 08 = G1/4 (PT1/4) | Den mest universelle mainstream-modellen

     • 300-serien: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Trådtypesuffiks

     • Blank: Standard PT konisk gjenge (standard)

     • G: Britisk standard G parallellgjenge

     • T: NPT amerikansk standard konisk gjenge

4. Full serie standardspesifikasjoner og strømningsparametere

5. Kjerne tekniske parametere

6. Strukturelle funksjoner og installasjonsinstruksjoner

     • Integrert firkantet aluminiumslegering: Kompakt og lett struktur med høy strukturell styrke, ikke lett å deformere. Vedtar fullgjenget in-line design uten innebygde push-fit skjøter, krever separate rørfittings for rørtilkobling, med sterk kompatibilitet og høy holdbarhet.

     • Fjern identifikasjon av strømningsretning: Standard strømningspil merket på ventilhuset, peker mot sylindersiden (eksosgassreguleringsretning) for å unngå reverserte installasjonsfeil og sikre korrekt turtallsreguleringslogikk.

     • Låsbar antivibrasjonsjustering: Utstyrt med toppjusteringsknott og låsemutter. Etter innstilling av hastighetsparameter kan mutteren låses for å forhindre parameterdrift forårsaket av utstyrsvibrasjoner, og opprettholde langsiktig stabil drift.

     • Omnidireksjonell installasjon: Støtter vilkårlig vinkelinstallasjon uten retningsbegrensning, tilpasset ulike komplekse rørledningslayoutmiljøer på stedet.

     • Sensitiv og presis regulering: Presisjonsnåleventilkjerne sikrer jevn trinnløs hastighetsjustering, og løser effektivt sylinderjitter og ustabil hastighetsproblemer.

7. Kjernevalgsforskjell: ASC vs AS-serien

8. Profesjonell utvalgsveiledning

     • Mikrosylinder og liten strømningskrets: VelgASC100-06 (G1/8), egnet for φ12–φ20 små sylindre og presisjon mikropneumatisk kontroll.

     • Standard vanlige sylindre (mest universelle): VelgASC200-08 (G1/4), matchende φ12–φ40 konvensjonelle sylindre, egnet for de fleste automatiserte produksjonslinjer, emballasje og klemmeutstyr.

     • Sylinder med stor boring og høy strømningsbehov: VelgASC300-10 (G3/8) /ASC300-15 (G1/2), for φ50 og over store sylindre og høyhastighets tunglastpneumatiske systemer.

Sammendrag av én setning

     SOLH ASC-serien er en universal gjenget enveis gassventil av aluminiumslegering, med fritt inntak og presis regulering av eksoshastighet, låsbar antivibrasjonsstruktur og kostnadseffektiv ytelse. Det er den foretrukne økonomiske hastighetsreguleringsventilen for standard pneumatisk sylinder frem- og tilbakegående bevegelse, bredt kompatibel med AirTAC innenlands pneumatiske systemer.
