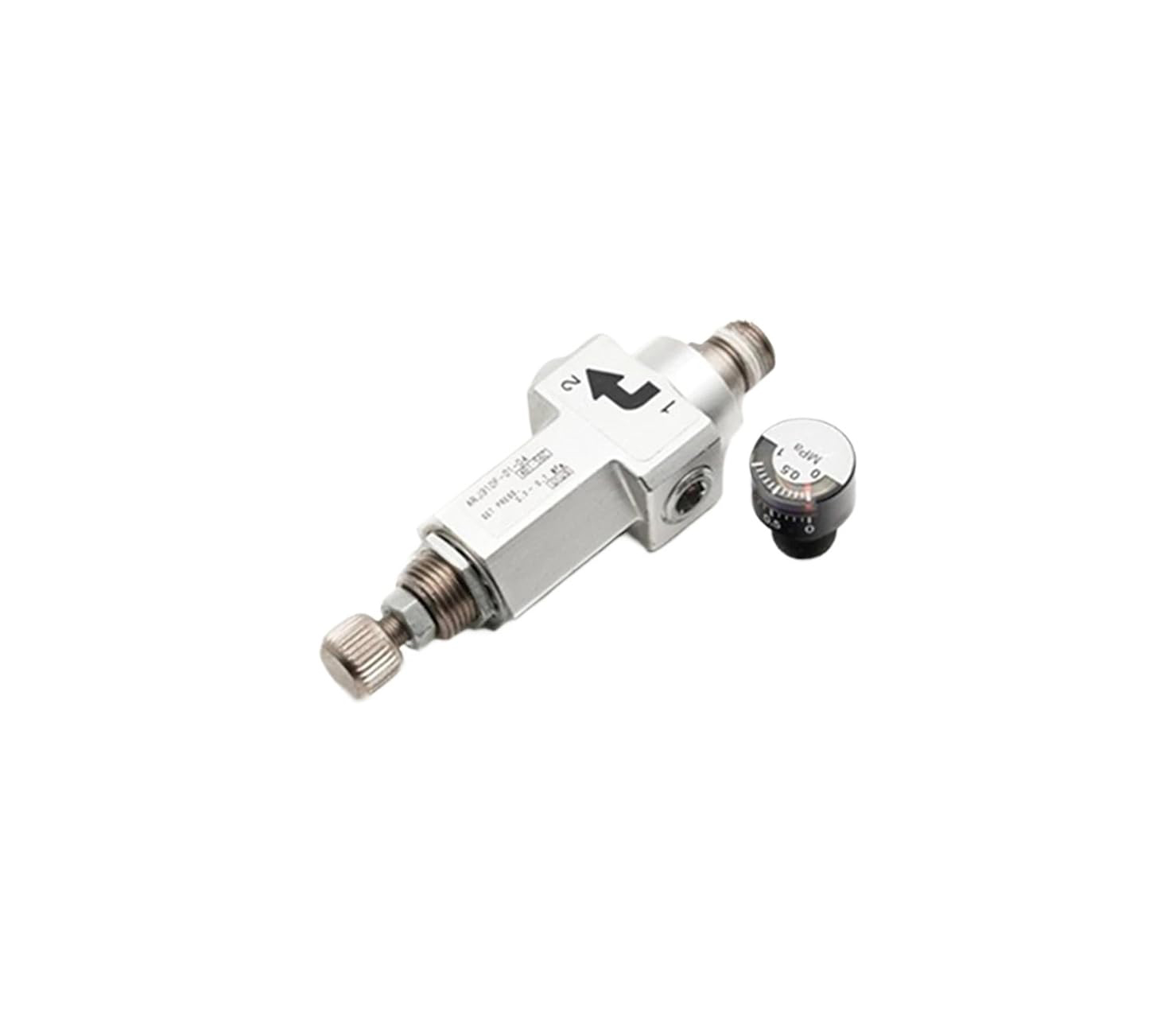

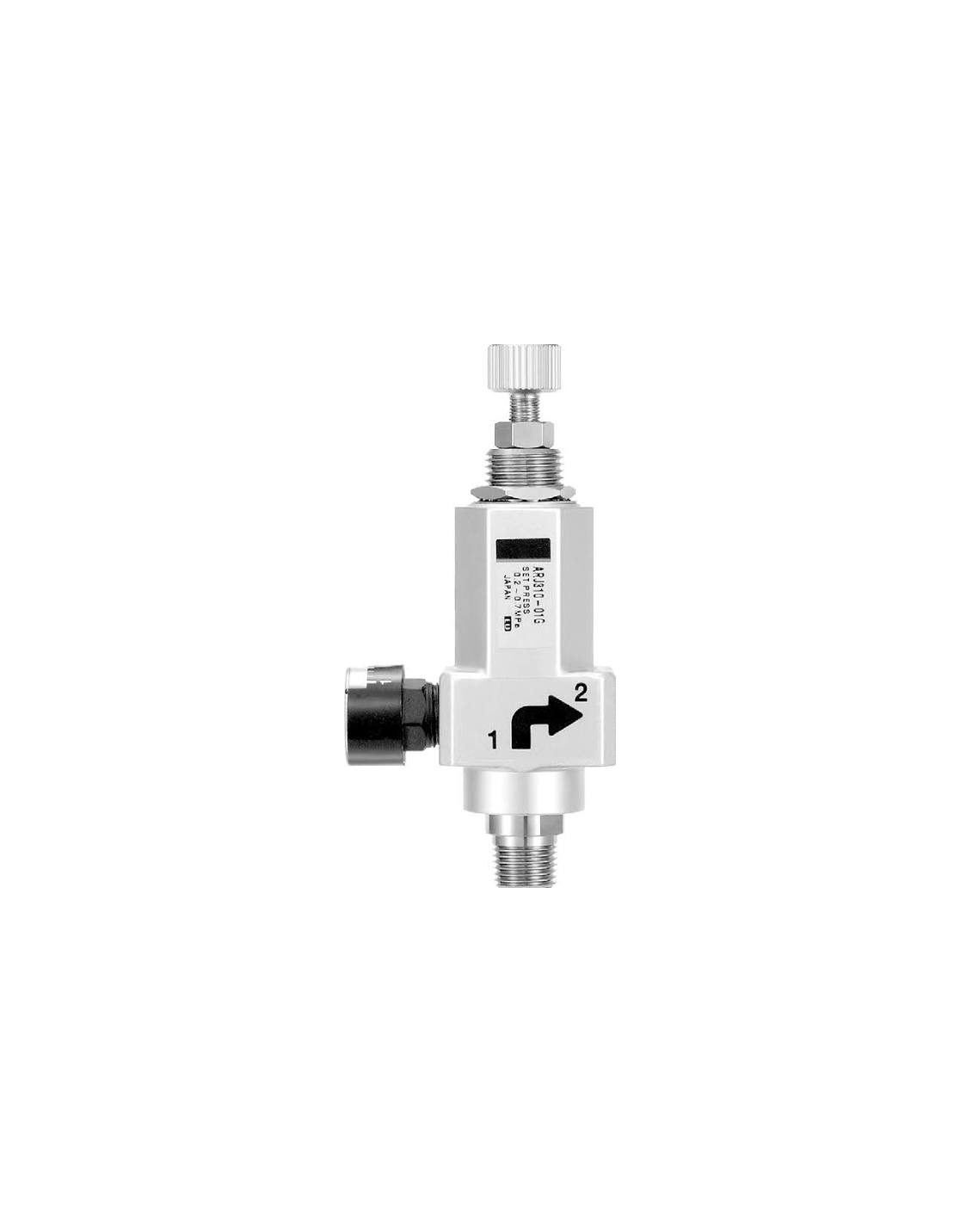

ARJ310-serien miniatyrtrykkregulator (avlastning direkte betjent)

Merke:SOLH av Richge Technology (睿其格科技)

Produktoversikt

     SOLH ARJ310-serien er en direktevirkende avlastnings ultrakompakt presisjonstrykkregulator for trange installasjonsrom og lavflytende høypresisjonstrykkkontroll. Dens totale dimensjoner og ytelse er fullstendig utskiftbare med SMC ARJ310 originale regulatorer for direkte utskifting av utstyr.

Struktur og kjernefunksjoner

     --Struktur: Direktevirkende stempeltype med innebygd avlastningsventil

     --To-port layout (INN / UT); overtrykk tappes automatisk gjennom intern avlastningskanal

     --Funksjon: Senk innløpslufttrykket jevnt for å forhåndsinnstille utgangsverdi, undertrykke trykkfluktuasjoner og tilby overtrykksbeskyttelse

     -- Integrert design med ett-trykks push-in-uttak og doble valgfrie innløpsgjenger for fleksibel kabling

Tekniske spesifikasjoner

     -- Arbeidsmedium: Ren og generell industriell trykkluft

     --Maks driftstrykk: 0,8 MPa

     --Sikkerhetstrykk: 1,2 MPa

     -- Justerbart trykkområde

     --Standardområde: 0,2–0,7 MPa

     --Lavtrykksversjon: 0,05–0,2 MPa

     --Omgivelses- og middels temperatur: -5℃ ~ +60℃ (ingen intern frysing)

     --Nettovekt: Ca. 65 g

     --Kroppsbredde: 18,5 mm, egnet for tett manifoldstabling

     --Beskyttelsesgrad: IP65

Portkonfigurasjon

Innløpsport (to valgbare stiler)

     --M5×0,8 innvendig gjenge

     --Rc1/8 utvendig gjenge

Uttaksport

     Rc1/8 hunngjenger med integrert push-in-kobling, kompatibel med φ4/φ6 metriske rør, 5/32" og 1/4" imperialrør

Måleport

     Rc1/8 innvendig gjenge, matcher G15-serien minitrykkmålere

Modellkodedefinisjon (eksempel: ARJ310F-01-04)

     --ARJ310: Mini regulator base serie

     --F: Utstyrt med innebygd push-in fitting; utelatt for fullgjenget versjon

     --01: Rc1/8 gjenger standard

     --04: For φ4-rør; 06 representerer φ6-rør

     --N01: NPT1/8 gjengealternativ

Populære modeller

     --ARJ310-01: Fullgjenget versjon uten innstikksport

     --ARJ310F-01-04: Integrert push-in for φ4 slange

     --ARJ310F-01-06: Integrert push-in for φ6 slange

     --ARJ310F-N01-03: NPT1/8 gjenget innløp

Kjerneproduktfordeler

     --Ultraliten lettvektsdesign: 65 g vekt og 18,5 mm smal kropp passer svært kompakt utstyrsoppsett

     --Opsjoner for doble innløpsgjenger (M5 / Rc1/8) for å tilpasse forskjellige røroppsett

     --Fabrikkbygget push-in-uttak eliminerer ekstra kontakter og forkorter monteringstiden

     -- Innebygd avlastningsmekanisme frigjør automatisk overtrykk for stabilt utgangstrykk

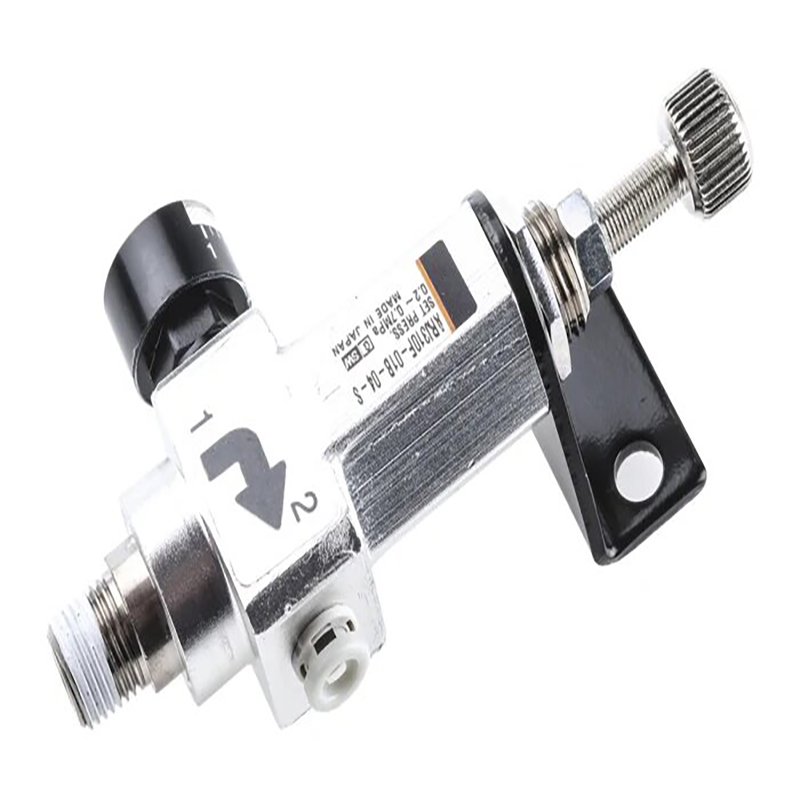

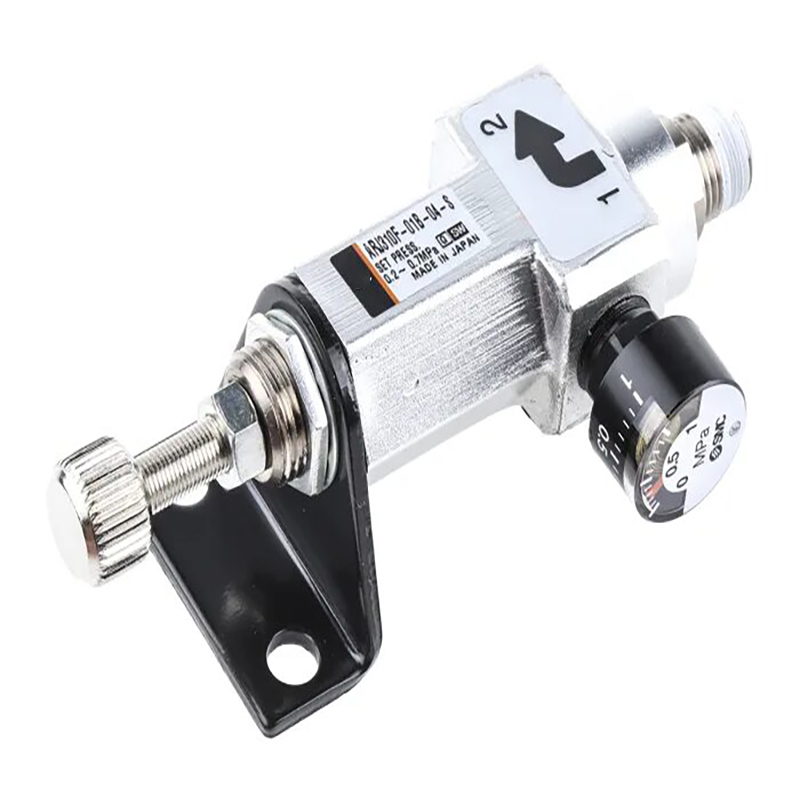

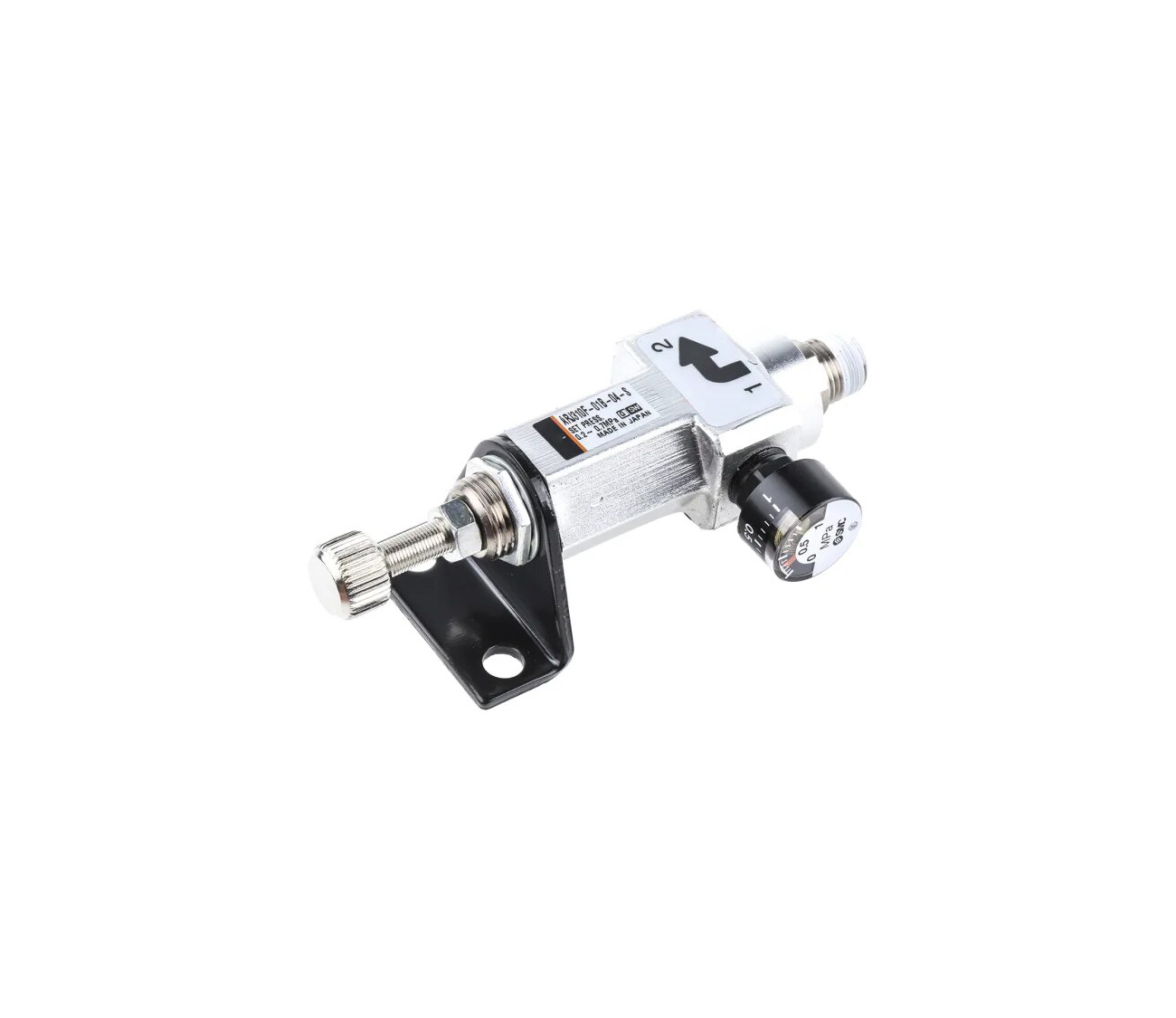

     --Støtter panelmutter og doble monteringsmetoder for ekstern brakett

     --Direktevirkende struktur muliggjør lavt oppstartstrykk ned til 0,05 MPa

Typiske applikasjonsscenarier

     Miniluftsylindere, bittesmå pneumatiske gripere, presisjonsluftdyser Elektronikkmontering, medisinsk utstyr, halvlederproduksjon og inspeksjonsutstyr Væskedispensere, luftlekkasjetestinstrumenter Kompakt automasjonsmaskineri, ventiløyer og mini FRL luftbehandlingsenheter

Modellsammenligning: ARJ310 VS ARJ210

Sammendrag av én setning

     ARJ310 avlastningsminitrykkregulator har ultrakompakt kropp, dobbeltråds inntak, integrert push-in-kobling og høy presisjon, og fungerer som den optimale trykkkontrollløsningen for kompakte pneumatiske systemer med lav flyt.
