5V-serien magnetventil | 5/2 og 5/3 veis høyfrekvent laveffekt pneumatisk kontrollventil

Merke: SOLH by Richge Technology | Full kompatibel erstatning for AirTAC 5V Series High-End magnetventil

1. Produktoversikt

     SOLH 5V-serien er en high-end 5-ports pneumatisk retningsmagnetventil som kan byttes ut med AirTAC original 5V-serien. Det dekker5/2 veis to-posisjon og5/3 veis trestilling funksjonelle typer. Ved å ta i bruk avansert spoleskyvestruktur med energisparende spoledesign med lav effekt, har den ultralang levetid, stabil høyfrekvenssvitsjing og lav feilfrekvens. Med intern piloteksosstruktur og IP65 beskyttelsesgrad, er den vennlig å rengjøre arbeidsmiljøer som elektronikk, mat og medisinsk behandling. Profesjonelt brukt for frem- og tilbakegående kontroll av dobbeltvirkende sylindre, er det den foretrukne kjernekontrollventilen for høystandard automatiserte pneumatiske systemer.

  1.1 Definisjon av kjerneport og funksjon

     • 5-ports konfigurasjon: P (hovedluftinntak), A/B (doble arbeidsuttak), R/S (doble uavhengige eksosuttak)

     • 5/2-veis to-posisjon: Enveis reverseringsfunksjon, fullfører sylinderforlengelse og tilbaketrekkingssykluskontroll

     • 5/3-veis tre-posisjon: Utstyrt med middels nøytral posisjon, støttende sylinderstopp, trykkopprettholdende og full eksos nullstillingsfunksjoner

     • Kjerneapplikasjon: Spesialisert for full-takts frem- og tilbakegående operasjonskontroll av alle dobbeltvirkende pneumatiske sylindre

2. Kjerneproduktklassifisering og funksjonell logikk

  2.1 5/2-veis topunkts magnetventil

     • Enkel elektrisk kontroll (5V110/210/310): Elektrifisert for retningssvitsjing, automatisk avslått fjærtilbakestilling, egnet for konvensjonell frem- og tilbakegående joggekontroll

     • Dobbel elektrisk kontroll (5V120/220/320): Elektrifisert for å fullføre reversering, minne for avslått tilstand og selvholdende, egnet for langtidslåsende arbeidsforhold

  2,2 5/3-veis trepunkts magnetventil (dobbel elektrisk kontroll)

     Tre valgfrie sentrale nøytrale funksjoner for å møte ulike prosesskrav på stedet:

     • 30C (sentralstengt): Sentralposisjon P-port lukket, A/B-porter kommuniserer med R/S-eksosporter, og oppnår sylinderstopp og trykkholding ved enhver slagposisjon

     • 30E (sentral eksos): Sentralposisjon P-port lukket, A/B doble porter helt oppbrukt, sylinder tilbakestilles raskt uten gjenværende trykk

     • 30P (sentral trykkholding): Sentralposisjon P-port kommuniserer med A/B-porter, R/S-eksosporter lukket, opprettholder systemrørledningstrykket stabilt

3. Vanlige modeller, kaliber og flytparametere

4. Kjerne tekniske parametere

5. Rask tolkning av modellkoding

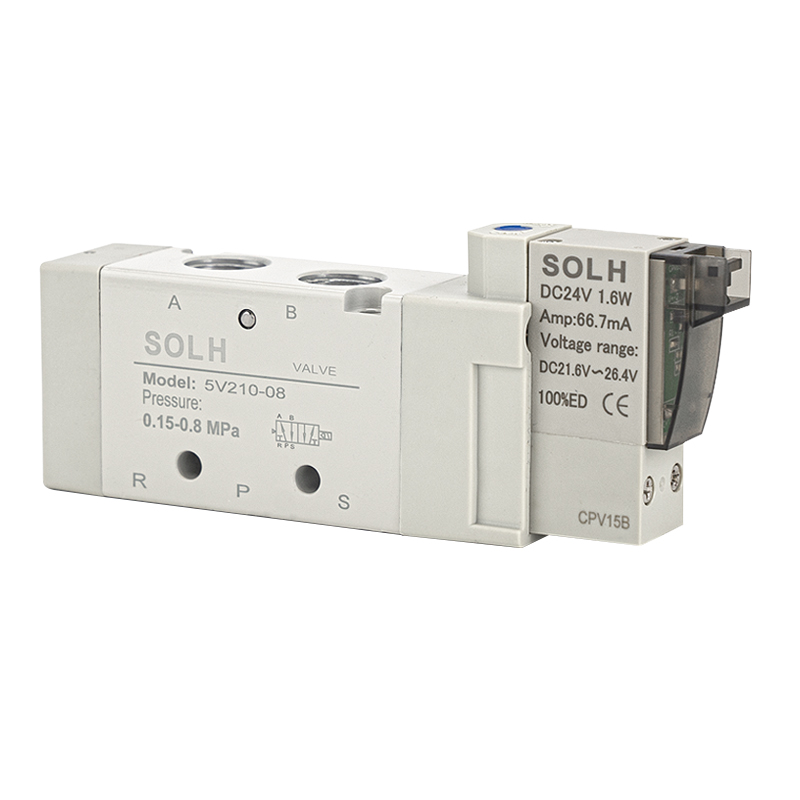

     Tar 5V210-08 DC24V som standardeksempel

     • 5V: Seriekode for 5-ports 2/3 posisjon pneumatisk magnetventil

     • 2: 200-seriens spesifikasjon, tilsvarende G1/8 & G1/4 mainstream kaliber

     • 10: Enkel elektrisk kontroll 2-posisjonstype;20 = dobbel elektrisk kontrolltype;30C/E/P = 3-posisjon sentral funksjonstype

     • 08: Grensesnitt kaliber G1/4;06 = G1/8;M5 = mikro M5 gjenger

     • DC24V: Nominell spenning;B står for DC24V,A står for AC220V, flere spenningsalternativer tilgjengelig

6. Kjerneproduktfordeler

     • Lav effekt og ultralang levetid: 0,9W energisparende spole med lav effekt reduserer langsiktig driftsstrømforbruk. Ved å ta i bruk høypresisjonsspoletetningsstruktur med lav friksjonsmotstand, støtter den 30 millioner+ stabile koblingssykluser og minimerer senere vedlikeholdsfrekvens.

     • Ultrarask høyfrekvent respons: Den optimaliserte interne luftpassasjedesignen oppnår svitsjeresponstid innen 0,05 sekunder, perfekt tilpasset høyfrekvente sykliske handlingskrav til automatiserte produksjonslinjer.

     • Rent miljø Tilpasningsevne: Innebygd sentralisert intern piloteksosstruktur unngår ekstern olje- og gassoverløpsforurensning, og oppfyller fullt ut de støvfrie og rene produksjonsstandardene til elektronikk-, mat- og medisinsk industri.

     • Sterk integrasjon og praktisk feilsøking: Støtt manifold ventilbank integrert installasjon for å spare utstyrsplass. Utstyrt med manuell knapp på ventilhuset, som letter enkeltventils feilsøking og utstyrsprøvedrift.

     • Stabil og værbestandig ytelse: Bredt temperaturtilpasningsområde og IP65 støv- og vanntett kvalitet, stabil drift i komplekse innendørs og utendørs industrielle miljøer.

7. Typiske applikasjonsscenarier

     • Dobbeltvirkende sylinder frem- og tilbakegående kontroll: Mye brukt for automatisk håndtering, materialskyving, festefeste, roterende posisjonering og andre pneumatiske frem- og tilbakegående handlinger.

     • Høystandard automatiserte produksjonslinjer: Brukes på sveiselinjer for biler, forsegling og kutting av emballasje, elektronisk overflatemontering, matfylling og annet presisjonsautomatiseringsutstyr.

     • Høyfrekvente og rene arbeidsforhold: Foretrukket ventiltype for industrielle scenarier som krever hyppig rygging, null forurensning og langsiktig stabil kontinuerlig drift.

8. Utvalgsforskjell: 5V-serien vs 4V-seriens magnetventil

Sammendrag av én setning

     SOLH 5V-serien er en high-end 5/2 & 5/3-veis pneumatisk magnetventil med lavt strømforbruk, ultralang levetid og rask høyfrekvent bytteytelse. Med ren intern eksos og IP65 vanntett og støvtett design, er det den optimale kjernekontrollventilen for dobbeltvirkende sylindre og høystandard rene automatiserte pneumatiske systemer, fullt kompatibel med AirTAC original 5V-serien.
