4M-serien NAMUR Standard 5/2-veis magnetventil | Aktuatormontert platetypeventil

Merke: SOLH by Richge Technology

1. Produktoversikt

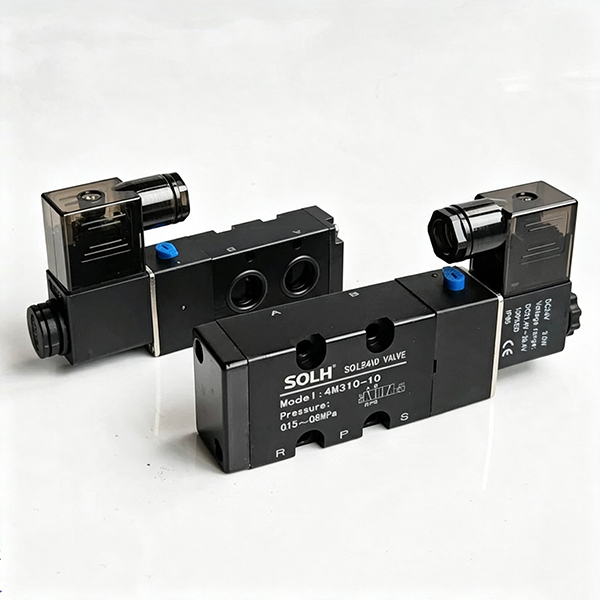

     SOLH 4M-serien er en profesjonellNAMUR standard 5/2-veis magnetventil av platetype spesielt designet for pneumatisk aktuator automatisk kontroll. Den samsvarer strengt med internasjonale NAMUR sidemonteringsstandarder med standard monteringshull på ventilbunnen. Ventilen kan lamineres direkte og installeres på siden av pneumatiske kuleventiler og spjeldventilaktuatorer uten mellomliggende adapterluftrør. Eksklusivt brukt for ventilautomatiske kontrollkretser, samsvarer den fullt ut med Airtac 4M-seriens standarder og er strukturelt forskjellig fra konvensjonelle 4V-rør-magnetventiler.

  1.1 Kjerneproduktspesifikasjoner

     • Funksjonsmodus: 5/2-veis (5-ports 2-posisjon)

     • Drive struktur: Intern pilotsnelle type, smørefri drift

     • Montering Standard: NAMUR standard sidemontering (base integrert med P/A/B/R1/R2 luftkretser)

     • Vanlige modeller: 4M210-08, 4M210-06, 4M110-06

2. Komplett modellkodingsregler og fullstendig serieliste

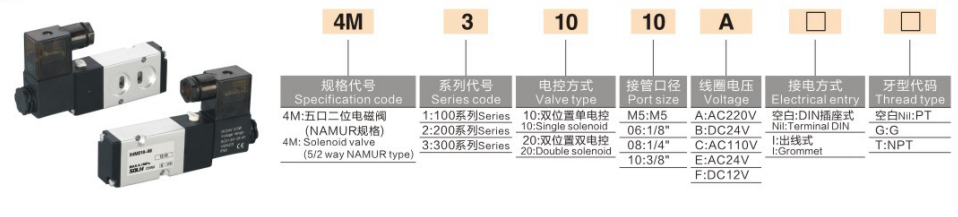

 1. Kodelogikk: 4M [Størrelseskode] [Kontrollkode] [Funksjonskode] - [Porttråd]

  2. Modelleksempel

     4M210-08: 200 størrelse, enkel elektrisk kontroll med tilbakestilling av fjær, PT1/4 utvendig gjengeport

 3. Spesifikasjonsliste for full serie mainstream-modeller

3. Kjerne tekniske parametere

4. Fordeler med NAMUR-monteringskjerne og nøkkelvalg

     • Integrert NAMUR Base Air Port: Bunnen av ventilen er innebygd med A/B luftporter. Etter montering med aktuatoren kobles den automatisk til de to luftinntakshullene til aktuatoren. Ingen eksterne luftrør er nødvendig for A/B-porter; bare P-luftinntak og R1/R2-utløpsporter trenger ekstern luftkildetilkobling, noe som forenkler rørstrukturen og reduserer lekkasjepunkter.

     • Innebygd manuell teststøtstang: Utstyrt med en manuell feilsøkingsknapp på ventilsiden, støtter manuell test av ventilåpning og lukking etter strømavbrudd, praktisk for installasjon på stedet, feilsøking og vedlikehold av utstyr.

     • Egenskaper for dobbel kontrollmodus: 4M×20 doble elektriske kontrollmodeller tar i bruk selvlåsende minnestruktur for å opprettholde den nåværende ventilposisjonen; 4M×10 enkle elektriske kontrollmodeller tilbakestilles automatisk med fjærkraft etter strømavbrudd, og oppfyller henholdsvis sikkerhetstilbakestilling og posisjoneringsholdekrav.

     • Kompatibel manifoldmontering: Deler samme basespesifikasjon som 4V-serien (4M100M/200M/300M manifoldbase). Den støtter sentralisert lufttilførsel for flere ventiler via manifoldinstallasjon og kan også monteres direkte på en enkelt aktuator for uavhengig drift.

5. 4M NAMUR-ventil vs 4V konvensjonell rørventil | Veiledning for valg av anti-feil

6. Typiske matchende applikasjoner

     • Ventil automatisk kontrollsystem: 4M210-08 matchet med DA/SR pneumatisk aktuator + kule-/spjeldventil, mye brukt i petrokjemisk utstyr, vannbehandling og rørledningsvæskebytteutstyr.

     • Valve Island integrert system: Bruk 4M200M multi-link manifoldbase for å realisere sentralisert lufttilførsel og integrert installasjon av flere 4M-seriens magnetventiler for automatiserte rørledningsklynger.

     • Pipeline Piping Matching: Koble til utvendige gjengeporter med KQ2 hurtigkoblinger med hanngjengede rette beslag for raskt å dokke med hovedluftkilderørledningen for stabil og lekkasjefri tilkobling.

Sammendrag av én setning

     SOLH 4M-serien er en dedikert NAMUR standard platetype 5/2-veis magnetventil for pneumatiske aktuatorer, med slangeløs direkte montering, smørefri drift og IP65-beskyttelse, som er den optimale støttekontrollkomponenten for automatisk bytte av pneumatiske kuleventiler og spjeldventiler.
