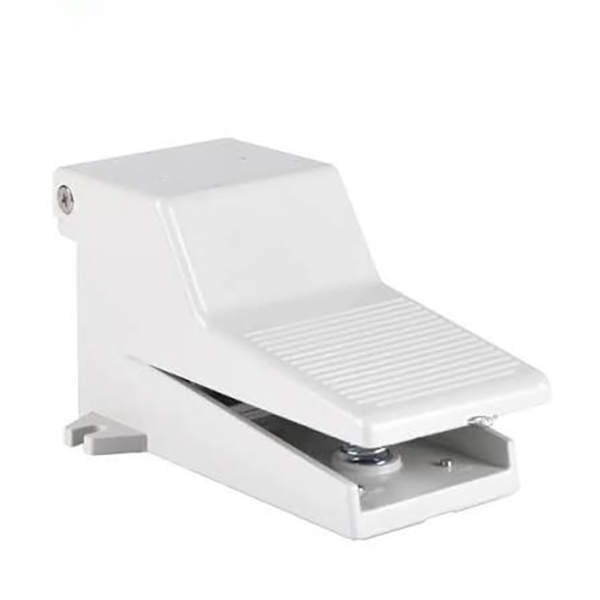

4F-serien 5/2-veis fotpedalventil | Direktevirkende pneumatisk fotventil i aluminium

Merke: SOLH by Richge Technology | Full kompatibel erstatning for AirTAC 4F-seriens fotventil

1. Produktoversikt

     SOLH 4F-serien er en profesjonell5/2 veis pneumatisk fotpedal retningsventil fullt kompatibel og utskiftbar med hele AirTAC 4F-serien. Ved å ta i bruk full støpt aluminiumslegering og fortykket sklisikker fotpedal med direktevirkende fjærtilbakestillingsstruktur, er den spesielt designet fordobbeltvirkende sylinder forover og revers kontroll. Hele serien dekker fire konfigurerbare typer: standard selvtilbakestilling, L mekanisk selvlåsende, G sikkerhetsdeksel og LG låsing + beskyttelsesintegrering. Den kan manuelt erstatte magnetventiler for utstyrs start-stopp og retningssvitsjing, mye brukt i verktøyarmaturer, stempling, nagling og industrielle pneumatiske kontrollscenarier.

  1.1 kjerne 5/2-veis luftkretslogikk

     • Definisjon av luftport: P (hovedluftinntak), A/B (doble arbeidsuttak), R1/R2 (doble uavhengige eksosuttak)

     • Normal tilstand (pedal frigitt): P kobles til B for lufttilførsel; A kobles til R1 for eksos, sylinderinntrekk og tilbakestilling

     • Arbeidstilstand (pedal trykket): P kobles til A for lufttilførsel; B kobles til R2 for eksos, sylinder forlenges og fungerer

     • Ikke-L Standard Type: Øyeblikkelig tilbakestilling av fjæren etter fotslipp for periodisk jogging

     • L Låsetype: Trykk én gang for å låse posisjon og opprettholde lufttrykket; trykk igjen for å låse opp og tilbakestille trykkavlastningen

2. Modellkodingsregler og suffiksdefinisjon

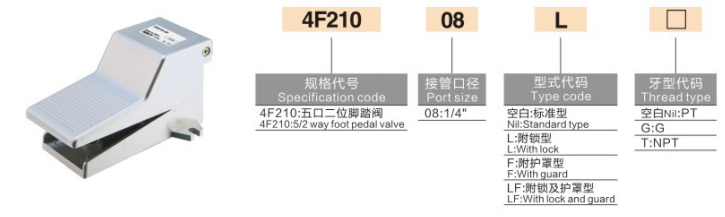

     Kodelogikk: 4F210 - [Portstørrelse] + [Funksjonssuffiks] - [Trådtype]

  2.1 Grunnmodell og portstørrelse

     • 4F210: Universal mainstream 5/2-veis fotventil basekropp

     • 06: G1/8 (PT1/8) gjengeport

     • 08: G1/4 (PT1/4) universell mainstream-spesifikasjon

 2.2 Veiledning for valg av suffiks for kjernefunksjon

  2.3 Trådtypesuffiks

     • Blank: PT konisk gjenge (standard standard)

     • G: Britisk standard G parallellgjenge

     • T: NPT amerikansk standard konisk gjenge

  Modelleksempel: 4F210-08 | G1/4 standard selv-reset fotventil; 4F210-08LG | G1/4 selvlåsende fotventil med sikkerhetsdeksel

3. Kjerne tekniske parametere

4. Utvalgsforskjell: 4F 5/2-veis vs 3F 3/2-veis fotventil

5. Strukturelle kjernefordeler

     • Dobbel uavhengig eksosdesign: Utstyrt med to separate eksoshull for å sikre jevn eksos under sylinderreversering, rask handlingsrespons og stabil drift uten etterslep.

     • Anti-skli kraftig pedal: Rulleteksturert pedaloverflate øker friksjonen effektivt, forhindrer sklir under tråkk med høy belastning og forbedrer driftsstabiliteten.

     • Stabil uavhengig låsemekanisme: Uavhengig låsestruktur med snap-fit ​​sikrer fast plassering og lett opplåsing. Merk: Ikke egnet for ultrahøyfrekvente arbeidsforhold med kontinuerlig påvirkning.

     • Valgfritt sikkerhetsdeksel: Tilpasset støvtett plastbeskyttelse unngår effektivt utilsiktet reversering forårsaket av fallende arbeidsstykker eller feilberøring av personell, og forbedrer driftssikkerheten på stedet.

     • Slitesterk struktur i full aluminium: Integrert støpt aluminiumslegering har høy hardhet, slagfasthet og lang levetid for tøffe industrielle verkstedmiljøer.

6. Typiske applikasjonsscenarier

     • Dobbeltvirkende sylinder manuell kontroll: Luftkilde → 4F fotventil → dobbeltvirkende sylinder. Selvtilbakestillingstype innser forlengelse ved trykk og tilbaketrekning ved slipp; låsetype opprettholder klemtrykk for langtidsposisjonering.

     • Kontroll av industrielt prosessutstyr: Profesjonell fotdrevet retningsveksling for stansemaskiner, naglemaskiner og slipearmaturer, frigjør hender for effektiv bearbeidingsoperasjon.

     • Utstyrsfeilsøking på stedet: Bytt ut magnetventiler midlertidig med manuelle fotventiler for pneumatisk kretsfeilsøking, praktisk for prøvedrift av utstyr og parameterkalibrering.

Sammendrag av én setning

     SOLH 4F-serien er en 5/2-veis direktevirkende fotpedalventil i full aluminium med alternativer for selv-tilbakestilling, selvlåsende og anti-feilfunksjon. Med dobbel hurtig eksos, stor flyt og full AirTAC-kompatibilitet, er det standard industriell fotkontrollventil for dobbeltvirkende sylinder forover/revers veksling og mekanisk prosessering pneumatisk kontroll.
