4A Series 5/2 & 5/3-veis pneumatisk kontrollventil | Ren luftdrevet retningsventil

Merke: SOLH by Richge Technology

1. Produktoversikt og kjernestruktur

     SOLH 4A-serien er en AirTAC-standard5/2-veis og 5/3-veis ekstern pneumatisk retningsreguleringsventil, sett på somren pneumatisk versjon av 4V-seriens magnetventiler. Fullt drevet av luftsignaler uten noen elektriske komponenter eller elektromagnetiske spoler, gir den egensikker pneumatisk svitsjeytelse. Designet for eksplosjonssikre pneumatiske kretser uten strøm og sikkerhetsforrigling, og har spolestruktur, pålitelig forsegling og høystyrke aluminiumslegering, som oppnår perfekt kompatibilitet og utskiftbarhet med mainstream 4V-seriens ventiler.

  1.1 Standard 5-ports grensesnittdefinisjon

     • P Port: Hovedinntaksport for trykkluft

     • A/B-arbeidsporter: Utgangsporter for tilkobling av dobbeltvirkende sylindre for å kontrollere forlengelse og tilbaketrekking

     • R/S eksosuttak: Trykkavlastende eksosåpninger, kompatibel med standard lyddemperinstallasjon

     • Kjøremodus: Ekstern pneumatisk kontroll, luftsignaler fra bilaterale kontrollporter

     • Strukturfunksjon: Presisjonsglidespoledesign, slitesterk aluminiumslegering, stabil og lang levetid forseglingsytelse

2. 5/2-veis pneumatisk kontrollventil (grunnleggende reversering)

  2.1 Enkel pneumatisk kontroll (4A110/210/310/410)

     • Arbeidsprinsipp: Lufttrykk påført på én side kontrollport for ventilreversering; automatisk tilbakestilling av fjær etter trykkavlastning.

     • Kjerneegenskaper: Feilsikker tilbakestillingsdesign med luftavskjæring, enkel struktur og høy driftsstabilitet.

     • Typisk modell: 4A210-08 (G1/8-port, enkel luftkontroll, 5/2-veis)

  2.2 Dobbel pneumatisk kontroll (4A120/220/320/420)

     • Arbeidsprinsipp: Alternativ trykksetting av bilaterale luftkontrollporter; ingen tilbakestillingsfjær, opprettholder gjeldende ventilposisjon etter luftavskjæring medminnelåsefunksjon.

     • Kjerneegenskaper: Høy posisjoneringsnøyaktighet, energibesparende drift (ingen kontinuerlig lufttilførsel nødvendig), stabil luft-av-posisjon.

     • Typisk modell: 4A220-08 (G1/8-port, dobbel luftkontroll, 5/2-veis)

3. 5/3-veis dobbel pneumatisk kontrollventil (presisjon mellomkontroll)

  Alle 5/3-veis 4A-seriens modeller (4A130/230/330/430) tar i bruk dobbel pneumatisk kontroll, utstyrt med tre profesjonelle midtposisjonsfunksjoner for å møte avanserte pneumatiske kontrollkrav.

     • Lukket senter (C-type): Alle porter helt lukket i midtposisjon. Realiserer sylinderlåsing, trykkholding og anti-fall beskyttelse for vertikale og hengende stasjoner.

     • Eksossenter (E-type): A/B-arbeidsporter kommuniserer med eksosåpninger i midtposisjon. Systemet frigjør trykket fullstendig, noe som muliggjør fri flytende sylinder, manuell feilsøking og utstyrssikkerhetsbeskyttelse.

     • Trykksenter (P-type): P luftinntak kommuniserer med begge A/B-portene i midtposisjon. Konverterer dobbeltvirkende sylinder til enkeltvirkende utgang, egnet for synkron fastspenning og kraftbalansekontroll.

4. Standard modellkodingsregler og vanlige modeller

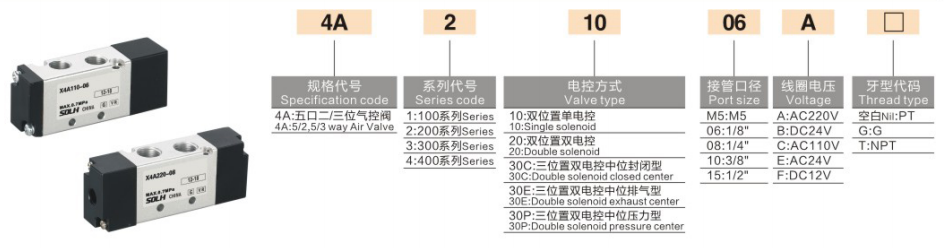

 1. Kodelogikk: 4A [Størrelseskode] [Kontroll- / Mellomfunksjonskode] - [Portstørrelse]

  2. Vanlige vanlige modeller

     • 4A210-08: Enkel pneumatisk kontroll, 5/2-veis, G1/4-port

     • 4A220-08: Dobbel pneumatisk kontroll, 5/2 veis, G1/4 port

     • 4A230C-08: Dobbel pneumatisk kontroll, 5/3-veis lukket senter, G1/4 port

     • 4A310-10: Enkel pneumatisk kontroll, 5/2-veis, G3/8 stor strømningsport

5. Universal Core tekniske parametere (AirTAC Standard)

6. Kjerneproduktfordeler

     • Eksplosjonssikker og sikker: Ren pneumatisk struktur uten elektriske komponenter og gnister. Fullstendig tilpasningsdyktig til støvete, fuktige, brennbare og eksplosive arbeidsmiljøer, og realiserer null-risiko sikker drift.

     • Minnefunksjon med dobbel kontroll: Doble pneumatiske kontrollmodeller opprettholder ventilposisjon etter luftavskjæring, støtter langtidsposisjonering og trykkholding uten kontinuerlig lufttilførsel, energisparende og stabil.

     • Allsidige mellomfunksjoner i tre posisjoner: Utstyrt med C/E/P tre midterste moduser for å dekke krav til sylinderlåsing, trykkavlastningsfri flyting og synkron klemmetrykkstabilisering.

     • 100 % universell utskiftbarhet: Konsekvente installasjonsdimensjoner og strømningsparametere med 4V-serien magnetventiler, som muliggjør direkte utskifting og oppgradering av elektriske kontrollsystemer til rene pneumatiske systemer.

     • Stabil og holdbar ytelse: Presisjonsspolestruktur med lav friksjonsmotstand, lavt oppstartstrykk, utmerket lufttetthet og lang levetid med smørefri drift.

7. Typiske applikasjonsscenarier

     • Dobbeltvirkende sylinder pneumatisk reverseringskontroll og utstyrssikkerhetssperresystemer

     • Eksplosjonssikker sone, ikke-strømutstyr, pneumatiske kontrollkretser for gruvedrift, kjemisk industri og beleggindustri

     • Sikkerhetspneumatiske kretser som krever tilbakestilling av luftavskjæring eller langtidsholding av posisjon

     • Rene pneumatiske logiske systemer sammensatt med håndventiler, mekaniske kontrollventiler og pneumatiske reiseventiler

Sammendrag av én setning

  SOLH 4A-serien er en universell 5/2 & 5/3-veis ren pneumatisk retningsreguleringsventil med enkel/dobbel luftkontroll og tre C/E/P midtfunksjoner. Med egensikkerhet og utskiftbare dimensjoner i 4V-serien, er den den foretrukne kjernekomponenten for eksplosjonssikre, ikke-elektriske og høysikkerhets pneumatiske kontrollkretser.
