3V-serien 3/2-veis pneumatisk magnetventil | Direkte og pilotstyrt NC/NO kontrollventil

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelt grensesnitt

     SOLH 3V-serien er en standard3/2-veis elektrisk styrt retningsmagnetventil tilgjengelig idirekteskuespill ogpilotdrevet strukturer. Designet spesielt for enkeltvirkende sylinderkontroll, pneumatisk kretskobling og vakuumsystemregulering, gir den to kjernekonfigurasjoner: Normally Closed (NC) og Normally Open (NO). Med en slitesterk aluminiumslegering, kompakt struktur, rask respons og valgfri nulltrykksoppstart, fungerer den som standard universalkontrollventil for pneumatiske miniatyrautomatiseringssystemer.

  1.1 Standard 3/2-veis portdefinisjon

     • P Port: Hovedluftinntak

     • En havn: Arbeidsport, koblet til enkeltvirkende pneumatiske sylindre eller vakuumdyser

     • R Port: Luftutløpsport, installer lyddemper for støyreduksjon

  1.2 Drive og strukturell klassifisering

     • Kjøremodus: Elektromagnetisk direktevirkende / pilotstyrt valgfritt

     • Serietype: Direktevirkende (3V1/3V2); Pilotdrevet (3V100/3V200/3V300)

     • Kroppsmateriale: Høystyrke aluminiumslegering, lett og slitesterk

2. Arbeidsprinsipp for 3/2-veis ventil

     3V-serien tar i bruk enkeltspolekontrolldesign, delt inn i NC- og NO-typer med helt uavhengig arbeidslogikk, mye brukt for automatisk tilbakestilling av sylinder og vakuumkretskontroll.

  2.1 Normalt lukket (NC) – Mest vanlig type

  Gjeldende modeller: 3V110, 3V210, 3V310

     • Power-off Reset State: Fjærtilbakestilling tetter P-innløpsporten; Port A kommuniserer med port R for eksos, ingen utgangstrykk.

     • Arbeidstilstand ved oppstart: Elektromagnetisk kraft trekker ventilkjernen for å bytte; P-inntaket kobles til en arbeidsport for lufttilførsel; R eksosåpning er helt lukket.

  2.2 Normalt åpen (NO) Type

  Gjeldende modeller: 3V120, 3V220, 3V320

     • Power-off Reset State: P-innløpet kommuniserer med en arbeidsport for kontinuerlig lufttilførsel; R eksosåpning er stengt.

     • Arbeidstilstand ved oppstart: P-innløpsporten er forseglet; En arbeidsport kommuniserer med R-port for trykkavlastning og eksos.

3. Serieklassifisering og spesifikasjonsparametre

  3.1 Direktevirkende serie (3V1 / 3V2) – Null trykkoppstart

  Kjernefordel: Støtter 0MPa nulltrykksoppstart, ultrarask responshastighet (＜0,05s), stabil ytelse for lavtrykks- og vakuumarbeidsforhold.

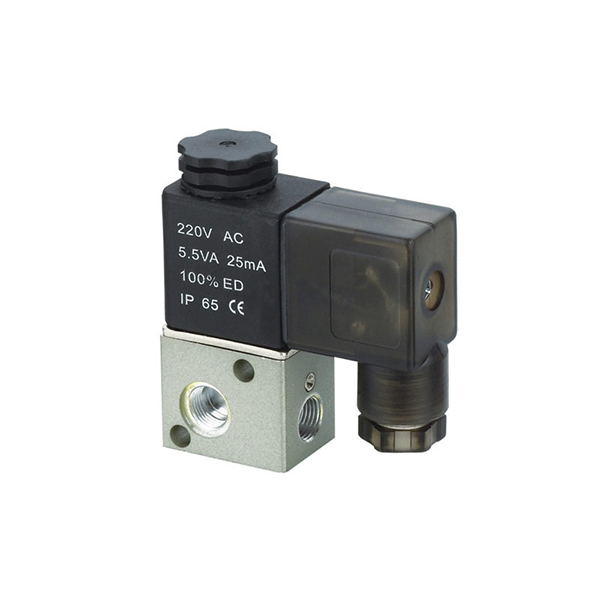

  • 3V1 Micro Series

￮ Portstørrelse: M5, G1/8 (06)

￮ Strømningsareal: 10,2 mm² (CV=0,6)

￮ Typisk modell: 3V1-06, 3V1-M5

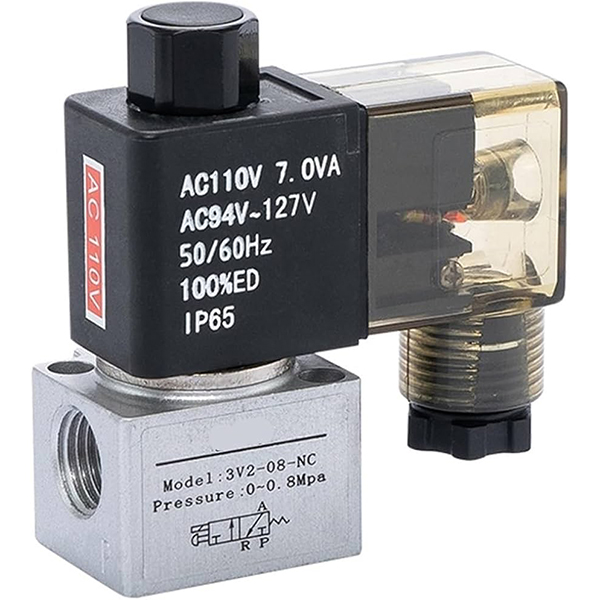

  • 3V2 Mini-serien

￮ Portstørrelse: G1/8 (06), G1/4 (08)

￮ Strømningsareal: 17,0 mm² (CV=1,0)

  3.2 Pilotdrevet serie (3V100 / 3V200 / 3V300) – stor strømning

  Kjernefordel: Stor strømningskapasitet og lavt strømforbruk; krever minimum oppstartstrykk for stabil kobling, egnet for standard trykkpneumatiske kretser.

  • 3V100-serien: Portstørrelse M5, G1/8 (06)

  • 3V200 Universal Series

￮ Portstørrelse: G1/4 (08)

￮ Strømningsareal: 17,0 mm² (CV=1,0)

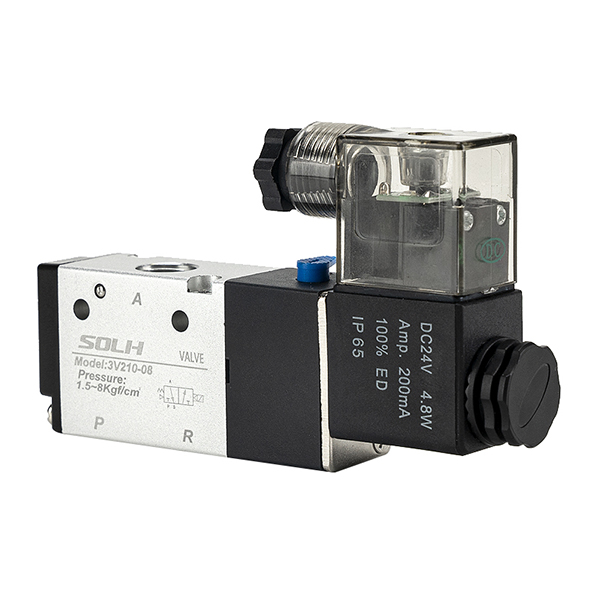

￮ Typisk modell: 3V210-08

  • 3V300 Large Flow Series

￮ Portstørrelse: G3/8 (10)

￮ Strømningsareal: 28,0 mm² (CV=1,65)

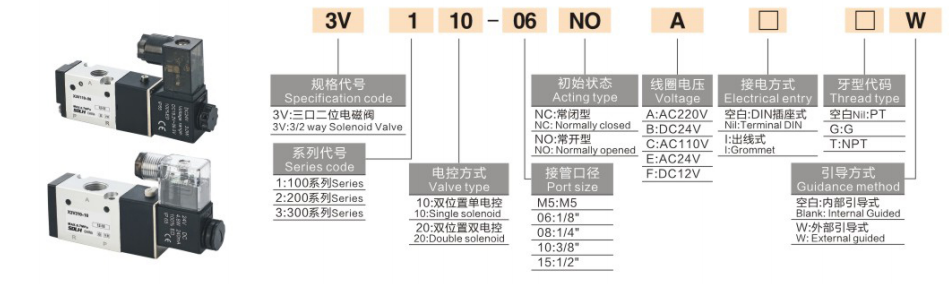

4. Fullfør modellkodingsregler og bestillingseksempler

  1. Kodelogikk: 3V [Seriekode] [Funksjonskode] - [Portstørrelse] [Spenningskode] [ledningskode]

 2. Eksempler på standardbestilling

     • 3V210-08-B: 3/2-veis, NC-type, G1/4-port, DC24V, DIN-kontakttilkobling

     • 3V1-06-A: 3/2-veis, NC-type, G1/8-port, AC220V

5. Kjerne tekniske parametere

6. Kjerneproduktfordeler

     • Dedikert 3/2-veis design: Perfekt matchet med enkeltvirkende sylindre med fjærretur, eksklusivt for fastspenning, jekking og tilbakestilling av pneumatisk utførelse.

     • Doble arbeidsmoduser: Valgfrie Normally Closed (strømav-tilbakestilling) og Normally Open (slår av)-typer for å tilpasse seg mangfoldig prosesslogikk.

     • Alternativer for doble stasjoner: Direktevirkende type støtter nulltrykksoppstart for vakuum/lavtrykksscenarier; pilotdrevet type realiserer stor flyt og laveffekt stabil drift.

     • Kompakt og slitesterk: Miniintegrert struktur, utmerket tetningsytelse, lang levetid og smørefri design.

     • Fleksibel elektrisk konfigurasjon: Flere spenningsspesifikasjoner (AC220V/110V/24V, DC24V/12V) og doble ledningsmoduser møter globale samsvarskrav.

     • Høy kompatibilitet: Samme installasjonsstørrelse som 3A pneumatiske kontrollventiler og 3L håndtrekkventiler, støtter direkte utskifting og oppgradering.

7. Typiske applikasjonsscenarier

     • Automatisk kontroll av enkeltvirkende sylindre (klemming, jekk, fjærtilbakestillingsmekanisme)

     • Vakuumgenerator og vakuumsugdysesystembytte (direktevirkende type støtter negativ trykkkontroll)

     • Pneumatisk krets på-av-kontroll, utstyrssikkerhetssperre, liten aktuator-jog-operasjon

     • Direkte erstatning for 3A luftstyrte ventiler og 3L håndbetjente ventiler i standard pneumatiske systemer

Sammendrag av én setning

     SOLH 3V-serien er en standard 3/2-veis elektromagnetisk retningsventil med NC/NO doble moduser og direkte/pilot doble drivstrukturer, profesjonelt brukt på enkeltvirkende sylinderdrift og vakuumkretskontroll, og fungerer som kjernekontrollkomponenten for miniatyrpneumatiske automasjonssystemer.
