3L-serien 3/2-veis håndtrekkventil | Manuell fjærretur pneumatisk ventil

Merke: SOLH by Richge Technology

1. Produktoversikt og kjernestruktur

     SOLH 3L-serien er en AirTAC-standard3/2-veis manuell push-pull retningsreguleringsventil med normalt lukket (NC) design. Den bytter direkte pneumatiske kretser gjennom aksial håndtaks-trykk-og-trekk-handling. Som en rent manuell pneumatisk komponent uten elektriske eller pneumatiske drivkilder, brukes den spesielt til enkeltvirkende sylinderkontroll, luftkrets av/på, joggedrift og utstyrssikkerhetssperresystemer, mye brukt i feilsøking, nødstopp og eksplosjonssikre arbeidsscenarier.

  1.1 Standard 3-ports grensesnittdefinisjon

     • P Port: Hovedinntaksport for trykkluft

     • En havn: Arbeidsutgangsport, koblet til enkeltvirkende sylindre

     • R Port: Eksosåpning, støtte lyddemperinstallasjon for støyreduksjon

     • Kjøremodus: Aksial rett manuell push-pull-drift

     • Strukturell funksjon: Presisjonsspolestruktur, kropp av høystyrke aluminiumslegering, innebygd fjær automatisk tilbakestillingsmekanisme

2. 3/2-veis arbeidsprinsipp

     • Normal tilbakestillingstilstand: Innvendig fjær strammer spolen, P-innløpet lukket, En arbeidsport kommuniserer med R eksosport for trykkavlastning.

     • Working Pull State: Trekk manuelt i det aksiale håndtaket for å reversere ventilkjernen, P-porten kommuniserer med A-porten for lufttilførsel, R-eksosporten er lukket for å drive sylinderhandlingen.

     • Slipp Tilbakestill: Løsne håndtaket, ventilen tilbakestilles automatisk med fjærkraft, stenger luftinntaket og blåser ut resttrykk.

     • Kjernelogikk: Standard NC normalt lukket struktur med manuell tilbakestillingsfunksjon, som effektivt forhindrer feilbetjening og sikrer utstyrssikkerhet.

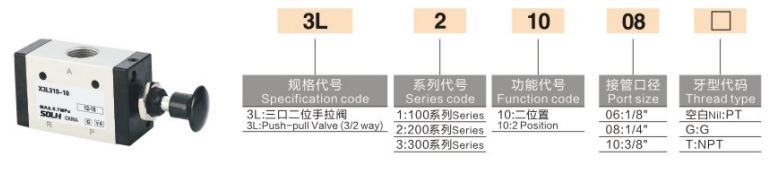

3. Standard modellkodingsregler og vanlige modeller

 1. Kodelogikk: 3L [Størrelseskode] 10 - [Portstørrelse] [Trådtype]

 2. Vanlige vanlige modeller

     • 3L110-06: G1/8 port, håndtrekkventil i ministørrelse for mikropneumatiske systemer

     • 3L210-08: G1/4 port, mest universell modell, perfekt matchet med standard enkeltvirkende sylindre

     • 3L310-10: G3/8-port, design med stor flyt for sylinderutstyr med høy skyvekraft

     • 3L410-15: G1/2 port med stor boring, egnet for kraftige pneumatiske kretser med stor strømning

4. Universal Core tekniske parametere

5. Kjerneproduktfordeler

     • Ren manuell eksplosjonssikker sikkerhetsdesign: Ingen elektriske komponenter og luftkontrollkilder, null gnistrisiko. Egnet for nødstopp, utstyrsfeilsøking og eksplosjonssikre støvmiljøer med ultrahøy driftssikkerhet.

     • Arbeidsbesparende aksial Push-Pull-operasjon: Rett lineær håndtakshandling med tydelig tilbakemelding og skarp reversering, stabil håndfølelse og ikke lett å klemme.

     • Fjær automatisk tilbakestilling og NC-sikkerhet: Standard normalt lukket tilstand, tilbakestiller automatisk og stenger lufttilførselen etter å ha sluppet håndtaket, og unngår effektivt kontinuerlig handling forårsaket av feilbetjening.

     • Kompakt og slitesterk struktur: Integrert aluminiumslegering med lavfriksjonsspoledesign, pålitelig tetning, slitestyrke og lang levetid.

     • Profesjonell enkeltvirkende sylindertilpasning: 3/2-veis dedikert luftkretslogikk, perfekt tilpasset fjærretur enkeltvirkende sylindere som klemme- og utkastmekanismer.

     • Høy kompatibilitet og utskiftbarhet: Konsekvent installasjonsstørrelse med pneumatiske kontrollventiler i 3A-serien, støtter direkte utskifting og bytte av manuelle/pneumatiske kontrollmoduser.

6. Typiske applikasjonsscenarier

     • Manuell styring av enkeltvirkende sylindre for klem-, utkast- og fjærreturbevegelsessystemer

     • Pneumatisk krets på-av-kontroll, utstyr jog debugging og vedlikehold sikkerhetsbryter

     • Manuell pneumatisk kontroll for eksplosjonssikre soner, strømløse og støvete industrimiljøer

     • Pneumatiske logiske systemer matchet med 3A pneumatiske ventiler for manuell/pneumatisk komposittkontroll

Sammendrag av én setning

     SOLH 3L-serien er en klassisk 3/2-veis NC normalt lukket manuell push-pull ventil med fjær automatisk tilbakestilling. Det er en kompakt, sikker og slitesterk standard manuell kontrollkomponent spesialdesignet for enkeltvirkende sylinderpneumatiske systemer.
