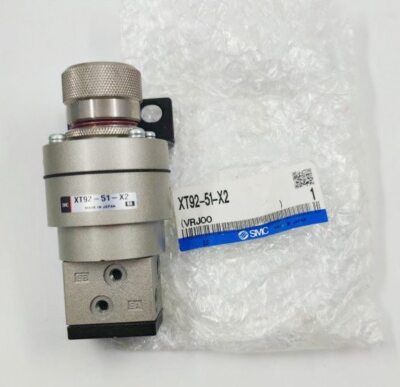

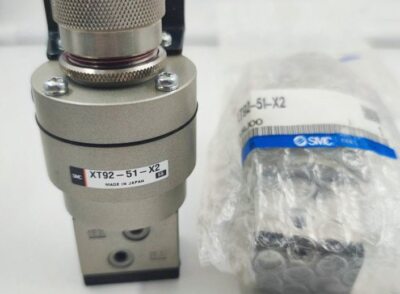

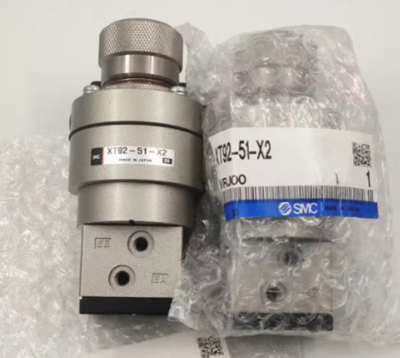

XT92-51-X2 Presisjonstrykkdeteksjonsventil

Merke:SOLH av Richge Technology

Produktoversikt

     XT92-51-X2 er en UTC-tilpasset spesialventil under SOLH Richge-merket. Den skiller seg fundamentalt fra vanlige presisjonstrykkregulatorer og fungerer som en dedikert dobbeltrykksdeteksjonsventil for lavtrykkssikkerhetsbeskyttelse og pneumatisk signalveksling. Denne spesialtilpassede enheten er utviklet for utløsning av trykkterskel og dobbeltsignalsperrekontroll i automatiserte sikkerhetskretser.

1. Kjerne tekniske spesifikasjoner (Fullt SMC-kompatibel)

     --Modell: XT92-51-X2 tilpasset spesialversjon

     --Strukturtype: Direktevirkende trykkdeteksjonsventil med to trykk

     --Port gjenge: Rc1/8, kompatibel med M5 rørfittings

     --Gjeldende medium: Ren trykkluft

     --Justerbart brytertrykkområde: 0,1 ~ 0,5 MPa

     --Maksimalt arbeidstrykk: 0,8 MPa

     --Sikkerhetstrykk: 1,2 MPa

     --Omgivelsestemperatur i drift: -5℃ ~ +60℃

     --Nettovekt: Ca. 300 g

     --Kjernefunksjoner: Deteksjon av trykkterskel, lavtrykks sikkerhetssperre, signalbytte med to luftkretser

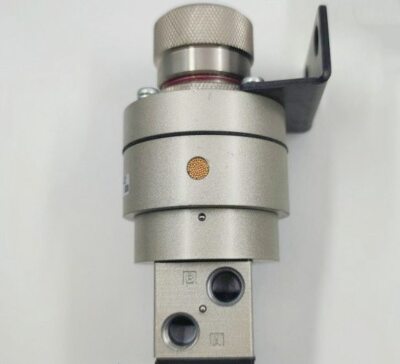

2. 3/2-veis logisk portoppsett

     --P: Innløpsport for hovedlufttilførsel

     --A / B: To uavhengige svitsjeutgangsporter

     --R: Eksosåpning med innebygd lyddemper

     --Toppjusteringsknapp: Stiller inn tilpasset trykkutløserterskel (f.eks. 0,4 MPa)

     --Installasjonsalternativer: Brakettmontering eller panelmontering

3. Arbeidsprinsipp

     Når systemtrykket overstiger den forhåndsinnstilte terskelen: Luft strømmer fra port P til port A, mens port B kobles til eksos R. Når systemtrykket faller under den forhåndsinnstilte terskelen: Luft strømmer fra port P til port B, mens port A kobles til eksos R. Ventilen realiserer automatisk luftbaneveksling ved fast trykkterskel for å fullføre sikkerhetsforrigling og pneumatisk logisk signalkontroll.

4. Ytelsessammenligning: XT92-51-X2 VS ARP / IR presisjonsregulatorer

5. Typiske applikasjonsscenarier

     Lavtrykkssikkerhetssperre: Bytter automatisk utstyr til sikker standby-modus når lufttrykket faller under den forhåndsinnstilte verdien Automatisk svitsjing med dobbel lufttilførsel: Bytter til standby-luftkilde når hovedrørledningstrykket svikter Maskintrykktillatelsesforrigling: Begrenser oppstart av utstyr til lufttrykket når gyldig terskel Integrert pneumatisk logikkenhet: Erstatter den kombinerte, pneumatiske logikkenheten: Erstatter den kombinerte luftstrømbryterens oppsett over hele magnetventilen til luftkretsoppsettet og forenkle luftkretsoppsettet for separate magnetventiler.

Sammendrag av én setning

     Tilpasset SOLH XT92-51-X2 trykkdeteksjonsventil utfører lavtrykksbeskyttelse og bytting av luftvei med fast terskel; det er en spesiell pneumatisk logikkkomponent for sikkerhetssperrekretser og kan ikke brukes til kontinuerlig presisjonstrykkregulering.
