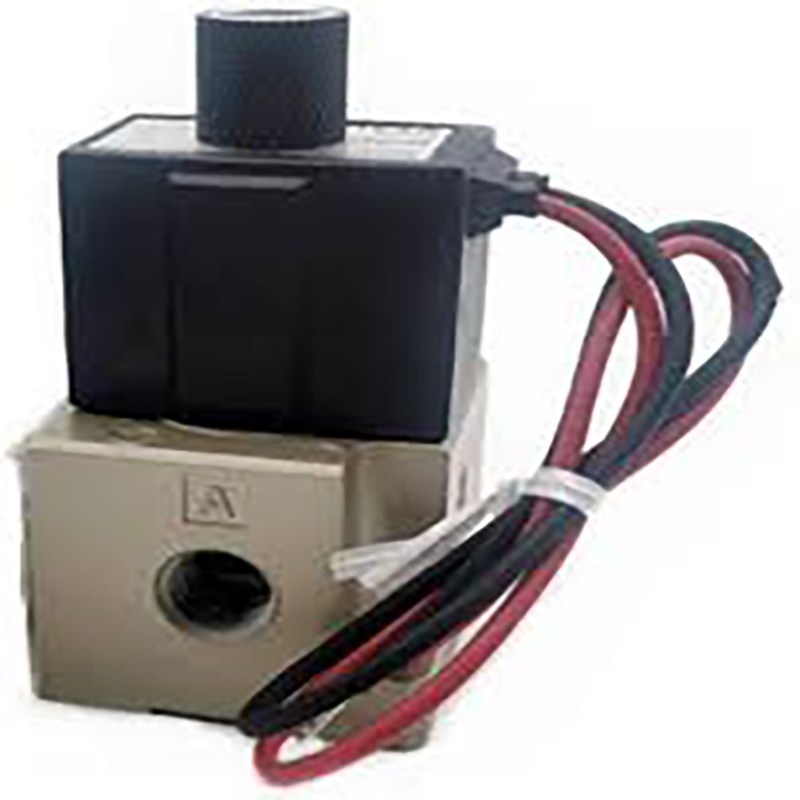

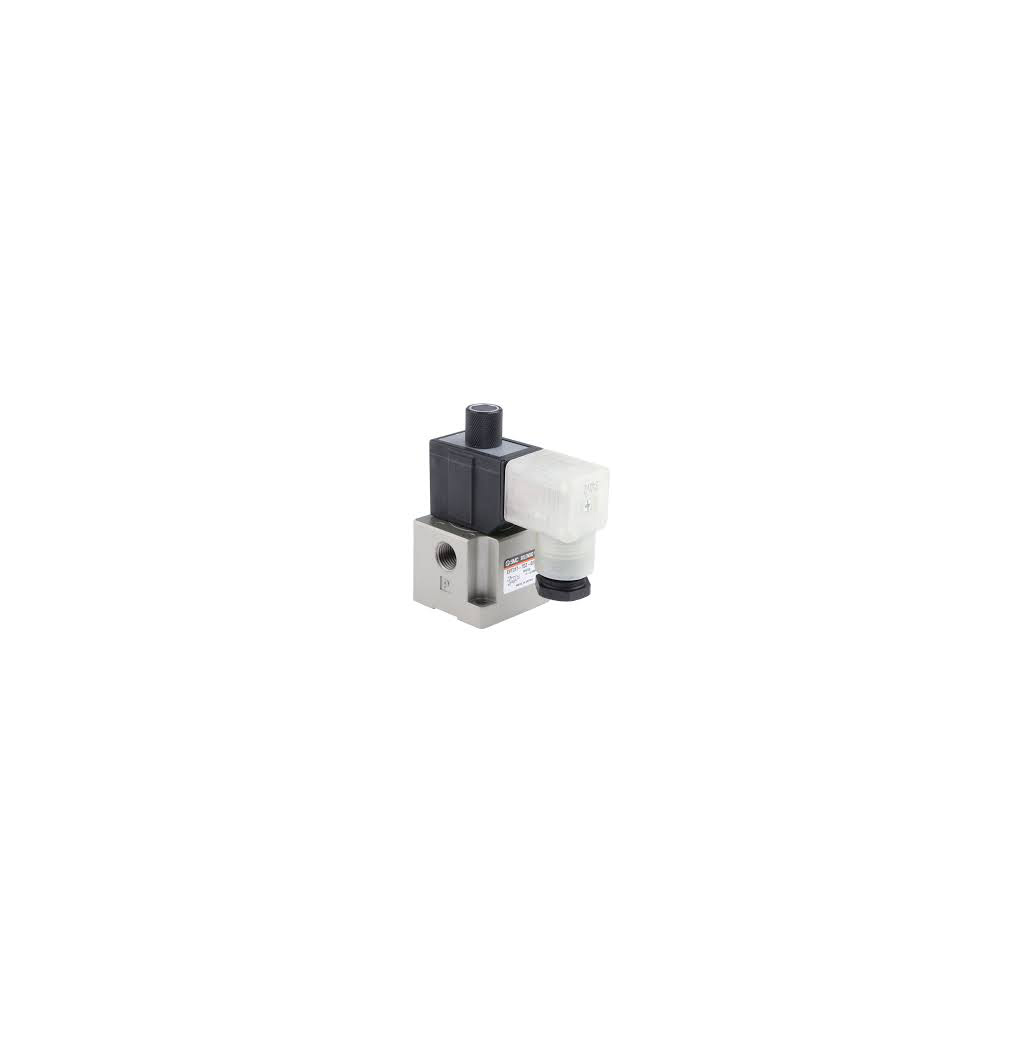

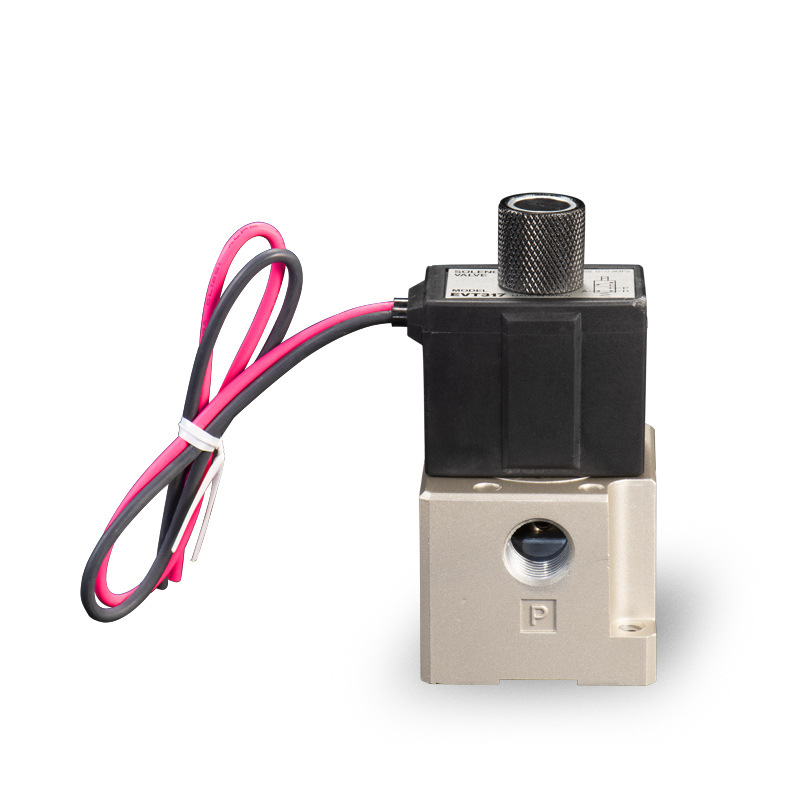

VT317 serie 3-ports magnetventil – direktevirkende poppet type

Merke:SOLH av Richge Technology

Produktposisjonering

     VT317-serien er en direktevirkende tallerken-3-ports magnetventil med elastisk tetningsstruktur under SOLH-standard. Utviklet for trykkluft- og inertgasskretser, realiserer den luftkretsen på-av, svitsjing og eksoskontroll. Støtter nulltrykksoppstart og både positivt trykk og vakuumdrift, denne kompakte, generelle koblingsventilen med høy strømning passer høysyklus arbeidsforhold for forskjellig automatisert utstyr.

Kjernenøkkelfunksjoner

     --Direct Poppet-konstruksjon med null-trykksoppstartIngen minimum pilottrykk kreves for drift. Stabil ytelse over hele positivt trykkområde 0–0,9 MPa; Vakuumvarianten støtter trykk ned til -101,2 kPa, tilpasset lavtrykk, vakuum og middels høyt trykk arbeidsmiljøer.

     --6 funksjoner integrert i én ventil, fleksibel rørbytte6 skiftbare arbeidsmoduser inkludert Normally Closed (NC), Normally Open (NO), strømningsdeler og velgerventil. Enkel enhet tilfredsstiller ulike pneumatiske kretskrav med enestående konfigurasjonsfleksibilitet.

     --Kompakt kropp med overlegen strømningskapasitetMini totaldimensjon: 45×89,5×45 mm; strømningskoeffisient C=2,6 dm³/(s·bar). Rask respons innen ≤30 ms og maks byttefrekvens opptil 10 Hz, perfekt egnet for høyhastighets bytte av luftveier.

     --Elastisk tetning og smørefri designPremium elastiske tetningskomponenter gir pålitelig tetthet og forlenget levetid. Smørefri drift holder gasskretsene rene og miljøvennlige samtidig som de reduserer rutinemessige vedlikeholdsutgifter.

 Innebygd, ikke-låsende manuell overstyring for enkel igangsetting.Standard ikke-låsende manuell trykknapp forenkler feilsøking på stedet, utstyrsinspeksjon og manuell nødsvitsjing, noe som forenkler installasjons- og vedlikeholdsprosedyrer.

     --Manifoldmonterbar og sterk kompatibilitet Støtter manifold stablet sammenstilling og matcher standard ventiløysystemer, ideell for sentralisert pneumatisk kontroll og multi-ventil integrerte sløyfer.

Fullstendige tekniske spesifikasjoner

     --Portoppsett: 3-porter

     --Operasjonsstruktur: Direktevirkende poppettype

     --Tetningstype: Elastisk gummipakning

     --Gjeldende medium: Trykkluft, inert gass

     --Driftstrykk: 0–0,9 MPa; Vakuummodell: -101,2 kPa ~ 0,1 MPa

     --Sikkerhetstrykk: 1,5 MPa

     --Omgivelsestemperatur: -10 ℃ ~ +50 ℃

     --Responstid: ≤ 30 ms

     --Maks driftsfrekvens: 10 Hz

     --Smørekrav: Smørefri

     --Manuell betjening: Ikke-låsende manuell overstyring

     --Port trådstørrelse: Rc 1/4 (02)

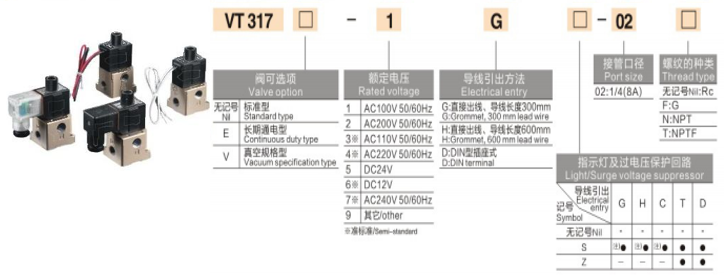

     --Valgfri spolespenning: DC12V / DC24V, AC110V / AC220V og tilpassede spenninger

     --Beskyttelsesklasse: Støvtett struktur4. Typiske bruksscenarier· Pneumatiske kontrollsløyfer for automatiserte samlebånd, robotarmer og klemmefester

     --Luftblåsing, væskestråle og vakuumadsorpsjonssystemer

     --Emballasje, trykking, tekstil, trebearbeiding og matforedlingsmaskiner

     -- Utstyr som krever nulltrykksoppstart, vakuumkompatibilitet, høyfrekvent sykling og kompakt installasjonsplass

     --Sentraliserte ventiløyer og manifoldintegrerte pneumatiske kontrollkretser

Sammendrag av én setning

     SOLH VT317 direktevirkende 3-ports tallerkenventil har nulltrykksoppstart, full vakuumkompatibilitet, seks koblingsfunksjoner, kompakt høystrømsytelse og vedlikeholdsfri drift, og fungerer som en kostnadseffektiv universalventil for på-av og svitsjkontroll av alle automatiserte pneumatiske kretser.
