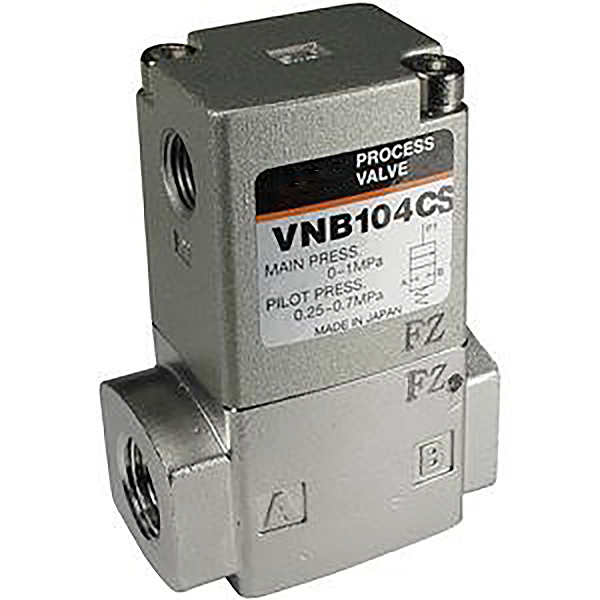

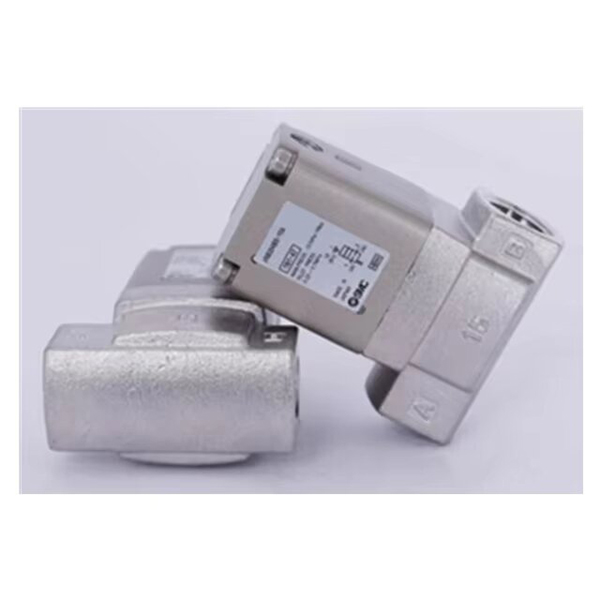

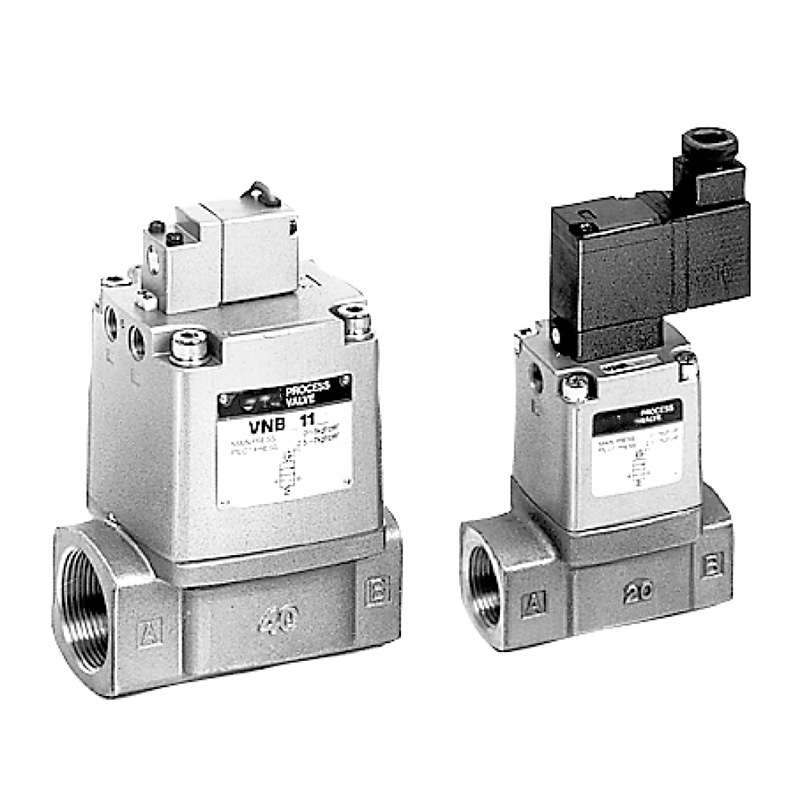

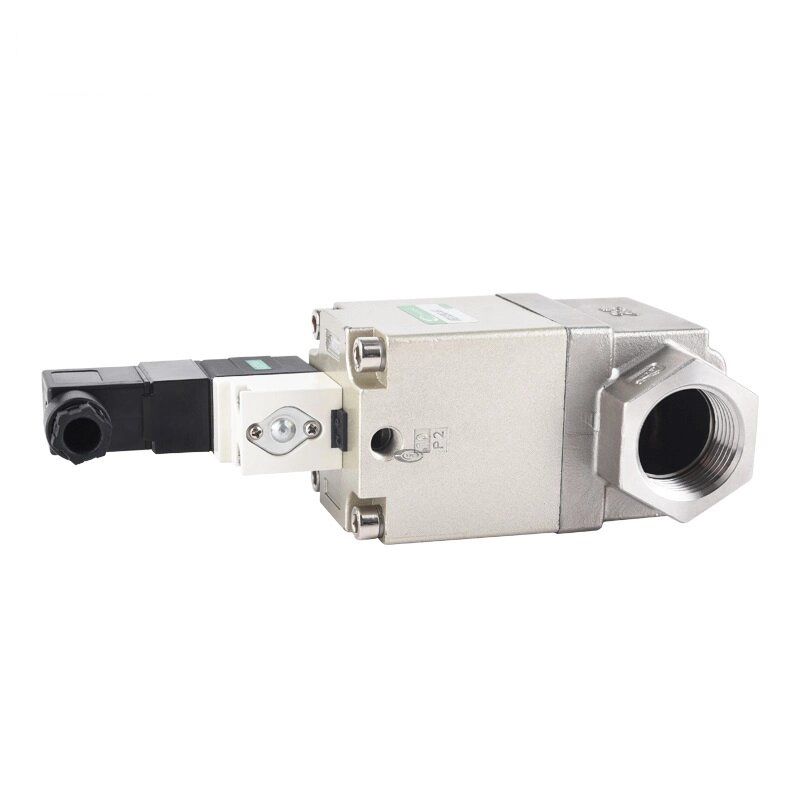

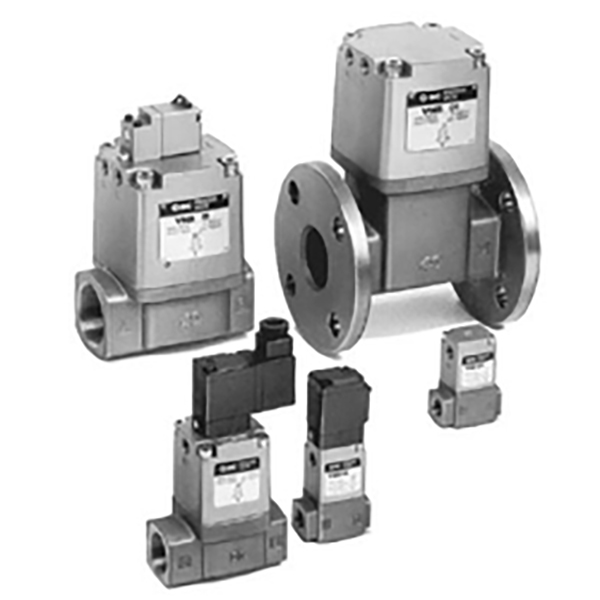

VNB201-serien luftpilotdrevet 2-veis væskekontrollventil

Merke:SOLH av Richge Technology

Produktposisjonering

     VNB201-serien er en ekstern luftpilotaktivert 2-veis væskekontrollventil utviklet av SOLH under Richge Technology. Den er designet for av/på-kontroll av flere industrielle medier inkludert luft, vann, olje, vakuum og inertgass. Dens kjernestyrker inkluderer pålitelig null-differensialtrykk-oppstart, høy strømningskapasitet og toveis væskepassasje.

Kjernenøkkelfunksjoner

     1. Ekstern luftpilotdrift, null differensialtrykkoppstart

     -- Fullt drevet av eksternt pilotlufttrykk i området 0,25–0,7 MPa, uavhengig av hovedkretsens mediumtrykk.

     -- Stabil åpning og lukking under tøffe forhold som vakuum, null trykkforskjell og lavt trykk, noe som løser den vanlige feilen med vanlige ventiler som ikke åpner under lavt trykk.

    2. Balansert poppet-struktur, høy flyt og toveis flyt

     -- Balansert tallerkendesign gir lav strømningsmotstand, høy Cv-koeffisient og minimalt trykktap.

     -- Støtter toveis væskestrøm, noe som gir større fleksibilitet for utforming av rørledninger og feltinstallasjon.

   3. Flere materialkombinasjoner for kompatibilitet med bred media

     -- Alternativer for ventilhus: Standard messinglegering (A), korrosjonsbestandig rustfritt stål (S), lett aluminiumslegering (L).

     -- Alternativer for tetningsmateriale: Standard NBR for vann og luft; FKM fluorgummi for oljemotstand og høy temperaturbestandighet; EPR etylen propylen gummi for varmt vann og svake syre medier.

     -- Kompatible medier: Trykkluft, vann, hydraulikkolje, vakuum, inert gass (N₂/CO₂), svak syre og svake alkaliske væsker.

    4. Robust struktur for alvorlige arbeidsforhold

     - Solid metallventilhus med utmerket begroingshindrende ytelse, egnet for langvarig kontinuerlig drift og hyppige byttesykluser.

     -- Ingen interne elektriske komponenter, noe som eliminerer elektrisk gnistrisiko; gjelder for farlige soner med eksplosjonssikre krav.

    5. Fleksibel installasjon

      Kompakt frittstående hus med standard Rc (PT) gjengeporter, som tillater installasjon i alle vinkler uten retningsbegrensninger.

Fullstendige tekniske spesifikasjoner

     -- Ventilkonfigurasjon: 2/2-veis, ekstern luftpilot aktivert

     -- Standard funksjon: Normalt lukket (NC); Normalt åpen (NO) valgfritt

     -- Portstørrelser: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Diameter åpning: 15 mm / 20 mm

     -- Driftstrykkområde Hovedkrets: 0 ~ 1,0 MPa (vakuum til positivt trykk) Pilotlufttilførsel: 0,25 ~ 0,7 MPa (ren tørr trykkluft)

     -- Sikkerhetstrykk: 1,5 MPa

     -- Temperaturområde Middels temperatur: -5℃ ~ +60℃ Omgivelsestemperatur: -5℃ ~ +60℃

     -- Beskyttelsesklasse: Standard innendørsmodell (ingen IP-klassifisering, for rene innendørsmiljøer) Modellkode Forklaring· VNB201A-15A: Messinghus + NBR-tetning + 1/2" port, NC luftpilotventil

     -- VNB201AS-20A: Korrosjonsbestandig kropp i rustfritt stål + NBR-tetning + 3/4" port

     -- VNB201AF-25A: Messinghus + FKM fluorgummitetning + 1" port (motstandsdyktig mot olje og høye temperaturer)

Typiske applikasjonsscenarier

     -- Generelle industrielle væskesystemer: På-av-kontroll for kjølevann, smøreolje, rensevæske og hovedtrykkluftrørledninger

     -- Vakuum- og lavtrykkskretser: Vakuumadsorpsjon, undertrykkstransport og mikrotrykkvæskekontroll (oppstartsevne med null differensialtrykk)

     -- Multimedia blandede rørledninger: Enkeltutstyr som krever kontroll over vann, luft, olje og flere medier

     -- Kjemisk, mat- og farmasøytisk industri: Rustfritt stålhus med EPR-tetninger for rene, mildt etsende væskekretser av sanitærkvalitet

     -- Eksplosjonsfarlige miljøer: Kontroll av brennbare væsker og løsemidler uten risiko for elektrisk gnist

Sammendrag av én setning

     SOLH VNB201 luftpilotstyrt ventil bruker ekstern pilotdrift med null differensialtrykkoppstart, høy toveis strømning og utskiftbare kropps- og tetningsmaterialer; det er en universalluftaktivert væskeavstengningsventil optimalisert for industrielle applikasjoner som krever høy pålitelighet, inkludert lavt trykk, vakuum, stor strømning, multimedia og eksplosjonssikre arbeidsforhold.
