VM2 (VM200) Series Medium 2/3 Port Mekanisk Poppet Ventil

Merke: SOLH by Richge Technology

Produktposisjonering

     VM2 (VM200)-serien er en mellomstor 2/3-ports mekanisk tallerkenventil som er fullt utskiftbar med SMC-standardmodeller. Ved å ta i bruk pålitelig tallerkenforseglingskonstruksjon, har den bemerkelsesverdig høy strømningskapasitet (Cv≈0,87), universell Rc1/4 standardport, robust industrikonstruksjon og komplette utskiftbare aktuatorhoder. Det er den vanlige mekaniske kontrollventilen for slaggrensedeteksjon, manuell betjening og luftkretskobling på alle typer automatiserte maskiner.

Kjerne tekniske spesifikasjoner

  1 Grunnleggende parametere

     -- Seriekode: VM200 (kortnavn VM2)

     -- Kretstyper: 2-porter (VM22x), 3-porter (VM23x, normalt lukket NC som standard)

     -- Struktur: Direktevirkende tallerkentype med utmerket forsegling og lang levetid

     -- Gjeldende væske: Trykkluft, inert gass

     -- Driftstrykkområde: 0 ~ 1,0 MPa (vakuuminkompatibel)

     -- Omgivelses- og middels temperatur: -5 ~ +60 ℃ (ingen ising tillatt)

     -- Porttråd: Rc1/4 (02); valgfri NPT1/4 (N02), G1/4 (F02)

     -- Strømningsytelse: Effektivt snittareal 19 mm², Cv = 0,87

     -- Nettovekt: Standardmodell 90 g

     -- Røroppsett: Sideport (01), bunnport (00)

     -- Smørekrav: Smørefri; ISO VG32 turbinoljesmøring valgfritt

  2. Totale ytre dimensjoner (mm)

     -- Sideportversjon: 17 × 44 × 25

     -- Bunnportversjon: 17 × 44 × 30

Kretsdefinisjon og arbeidslogikk (3-porter / 2-porter)

  1. 3-ports modell (VM23x, mest brukt)

     -- Port 1(P): Hovedluftinntak

     -- Port 2(A): Utgang av styresignal

     -- Port 3(R): Eksosport

     -- NC Normally Closed Logic: Uaktivert → P avskåret fra A, A koblet til R; Etter aktivering → P kobles til A, A kutter av eksos R

  2. 2-ports modell (VM22x)

     -- Port 1(P): Væskeinngang

     -- Port 2(A): Kontrollutgang

     -- Normalt lukket: Luftkanalen åpnes når den trykkes ned, avskjæres umiddelbart etter utløsning

Full utskiftbar aktuatorhodeportefølje

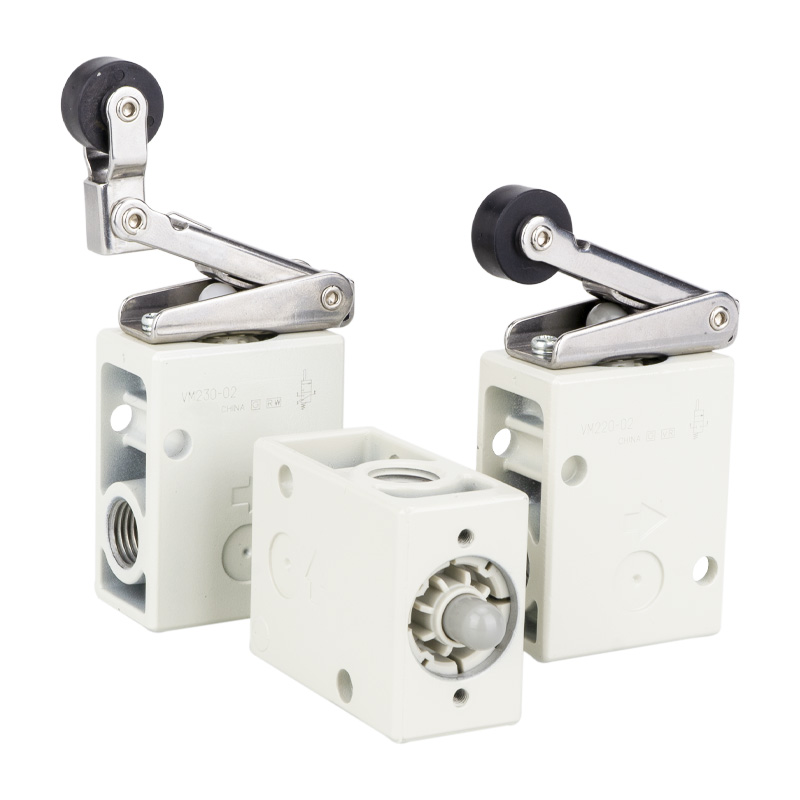

 1. Rullespaktype (for slaggrensedeteksjon, mest populær)

     -- VM231/221: Standard POM-plastrullespak

     -- VM231S/221S: Valse av herdet stål for tøffe slitasjebestandige arbeidsforhold

     -- VM233/223: Enveis anti-rebound rullespak

  2. Rett stempeltype

     VM230/220: Standard rett trykkstempel

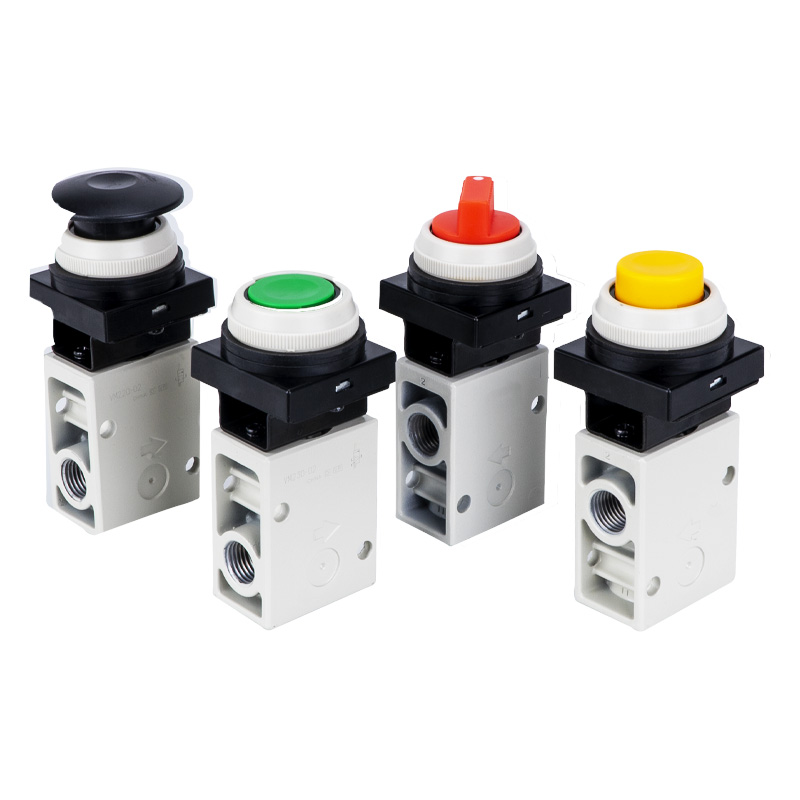

3. Trykknapptype (for manuell jogging)

     -- VM232/222: Flat standard trykknapp

     -- VM232Y/222Y: Godt synlig gult sopphode for nødstopp

     -- VM232G/222G: Grønn indikator-trykknapp

 4. Valgfrie spesialaktuatorer

     Hengselsspak, vippespak, låsbar dreieknapp, toveis spak og andre tilpassede utløserhoder

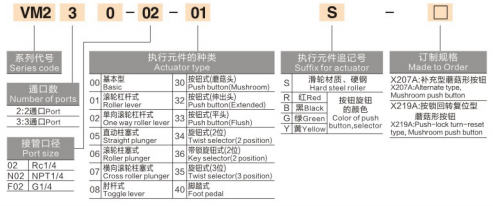

 Modellkodeforklaring

   1. (Eksempel: VM231-02-01S)

     -- VM231: 3-ports krets + rullespakaktuator

     -- 02: Port gjengestørrelse (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Sideportoppsett (00 = bunnportoppsett)

     -- S: Valse av herdet stål (ingen suffiks = standard POM-valse)

     -- Fargesuffiks: A=standard svart; Y=gul sopp; G=grønn knapp

  2. Vanlige standardmodeller

     -- VM231-02-01A: 3-ports, POM-rulle, Rc1/4, sideport (universell modell for generell bruk)

     -- VM231S-02-01A: 3-ports, herdet stålvalse, Rc1/4, sideport (tunge slitebestandige arbeidsforhold)

     -- VM230-02-00A: 3-ports, rett stempel, bunnport

     -- VM232Y-02-01A: 3-ports, gul soppnødstoppknapp, sideport

Kjerneproduktfordeler

     -- Middels høy strømningsytelse: Cv=0,87, nesten 8 ganger høyere strømningskapasitet enn mini VM1 (Cv=0,11), perfekt matchende pneumatiske kretser med middels strømning

     -- Universal Rc1/4-port: Standard vanlig gjengestørrelse for automasjonsutstyr med utmerket kompatibilitet mellom modeller

     - Pålitelig tallerkenforsegling: God lufttetthet, motstand mot støvforurensning, rask respons og forlenget levetid

     -- Støtte for dobbel røroppsett: Side- og bunnportalternativer for fleksibel tett panelinstallasjonsoppsett

     -- Komplett aktuatordekning: Rullespak, stempel, flat knapp og sopphode tilgjengelig for å dekke mekanisk grense, manuell jogging og nødstopp i alle scenarier

     -- Kraftig robust konstruksjon: Metallventilhus; S suffiks herdet stålvalse valgfritt for tøff industriell kontinuerlig drift

     -- Smørefri design: Lav vedlikeholdsbelastning, ren og miljøvennlig luftkretsdrift

Typiske applikasjonsscenarier

     -- Utstyrsslaggrenseføling: Sylinder / skyvebord fullposisjonsdeteksjon med rullespakaktuator

     -- Manuell jog-kontroll: Igangkjøring av maskinen på stedet og panelbetjening via trykknapp

     -- Sikkerhetsnødsperre: Gult sopphode for rask avstenging av luftkretsen

     -- Bytte av jigg og feste: Klem / løs pneumatisk sløyfekontroll

     -- Automatiserte produksjonslinjer: Arbeidsstasjonsposisjonssignal og mekaniske sikkerhetssperrekretser

     -- Emballasje-, tekstil- og trykkerimaskiner: Høyfrekvente mekaniske triggerkontrollsløyfer

Sammenligning av utvalg: VM1 VS VM2 Hurtigreferansetabell

Sammendrag av én setning

     SOLH VM2 mellomstor mekanisk tallerkenventil er utstyrt med universell Rc1/4-port, Cv=0,87 høy strømningskapasitet, utskiftbare aktuatorer i hele spekteret og alternativer for doble side/bunnrør, og fungerer som standard mekanisk kontrollventil for alle pneumatiske koblingskretser for industriell automasjon.
