VH-serien 4-veis manuell roterende håndventil

Merke: SOLH by Richge Technology

Produktposisjonering

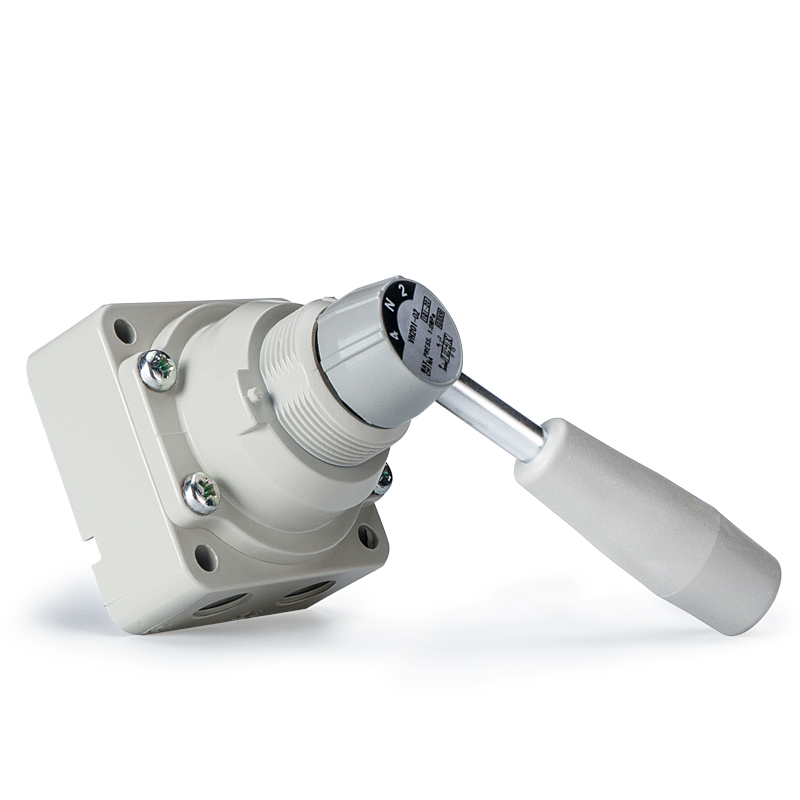

     VH-serien er en 4-veis manuell roterende håndventil som betjenes av 90° håndtaksrotasjon for å bytte luftkretser. Den er mye brukt for manuell retningsendring, igangkjøring av utstyr, nødstopp og luftkildebytte i pneumatiske systemer, med enkel mekanisk struktur, stabil pålitelighet og tydelig visuell posisjonsindikasjon.

Kjernestruktur og arbeidsprinsipp

     -- Ventiltype: 4-veis manuell roterende spoleventil

     -- Driftsmodus: 90° håndtaksrotasjon for posisjonsveksling

     -- Portdefinisjon: P-tilførselsinntak, A/B-arbeidsutgangsporter, R-eksosport

     -- Tre standard senterfunksjoner:

        1. Sentrert lukket (modell 200/210): Alle porter forseglet i midtposisjon for å opprettholde sylindertrykket

        2. Sentereksos (modell 201/211): Port A og B koblet til eksos for full trykkavlastning

        3. 2-posisjon (modell 202/212): Ingen midtposisjon, kun to tilstander P→A / P→B

     -- Tetningsstruktur: Presisjonsroterende spoletetning med ultralav intern lekkasje

     -- Monteringsalternativer: Siderør/bunnrør; panelmontering / direkte ventilhusmontering.

Fullstendige tekniske spesifikasjoner

  1. Universelle generelle parametere

     -- Gjeldende væske: Trykkluft

     -- Sikkerhetstrykk: 1,5 MPa

     -- Maks driftstrykk: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Omgivelses- og middels temperatur: -5 ~ +60 ℃ (ingen ising tillatt)

     -- Driftsvinkel: 90°

     -- Smørekrav: Smørefri; ISO VG32 turbinoljesmøring valgfritt

     -- Materiale: Ventilhus – sinklegering / støpt aluminium; håndtak – ingeniørharpiks

  2. Seriestørrelse og portparametertabell

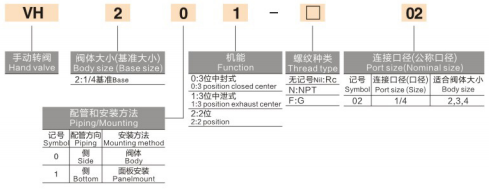

Modellkodeforklaring

  1. Eksempel: VH210-02

     -- VH: Grunnseriekode

     -- 2: Størrelseskode (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Røroppsett (0 = sideport, 1 = bunnport)

     -- 0: Senterfunksjon (0=senter lukket, 1=sentereksos, 2=2-posisjon)

     -- 02: Portstørrelseskode (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populære standardmodeller

     -- VH210-02: 1/4", bunnrør, 3-posisjon senterlukket (mest brukt)

     -- VH200-02: 1/4", siderør, 3-posisjon midt lukket

     -- VH201-02: 1/4", siderør, 3-posisjons sentereksos

    -- VH310-03: 3/8", bunnrør, 3-posisjon midt lukket

 Kjerneproduktfordeler

  1. Intuitiv betjening med innebygd posisjonslås

      90° dreiehåndtak med godt synlig bryterposisjon; integrert mekanisk posisjoneringslås forhindrer utilsiktet feilbetjening.

  2. Tre senterfunksjonsalternativer for ulike arbeidsforhold

     -- Senter lukket (200/210): Oppretthold sylinderklemmetrykket under utstyrsstans

     -- Sentereksos (201/211): Sikker trykkavlastning og full systemventilasjon for vedlikehold

     -- 2-posisjon (202/212): Enkel toveis veksling uten mellomliggende holdeposisjon

  3. Svært fleksibel multimonteringsdesign

     Støtter både siderør og bunnrøroppsett; to tilgjengelige installasjonsmetoder: panelmontering eller direkte ventilhusfeste.

  4. Robust lang levetid og vedlikeholdsfri

      Slitesterk roterende tetningsstruktur med enestående støv- og forurensningsmotstand; ingen rutinemessig smøring eller vedlikehold er nødvendig.

Typiske applikasjonsscenarier

     -- Manuell toveiskobling for pneumatiske sylindre

     -- Midlertidig manuell kontroll, trykkventilering under igangkjøring og vedlikehold av utstyr

     -- Nødstoppisolasjon og luftkildeavskjæring for maskinsikkerhetssperre

     -- Manuelle triggerstasjoner for halvautomatisk produksjonsutstyr

     -- Pneumatisk krets demonstrasjon og grunnleggende kontroll undervisning testbenker

Sammendrag av én setning

     SOLH VH 4-veis manuell roterende håndventil har 90° rotasjonsdrift, tre utskiftbare senterfunksjoner, side-/bunnrøralternativer og doble panel-/ventilmonteringsmetoder, og fungerer som en standard universalkomponent for manuell pneumatisk svitsjing, igangkjøring på stedet og isolering av sikkerhetsluftkretser.
