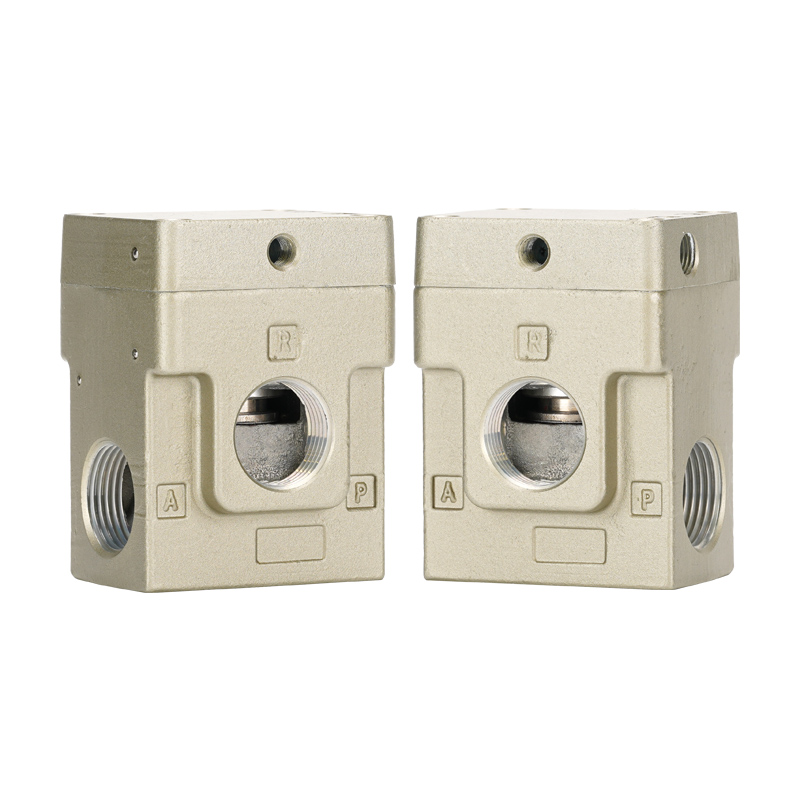

VEX1 Series High Flow 3-veis avlastningstrykkregulator

Merke:SOLH av Richge Technology

Produktposisjonering

     VEX1-serien er en høyflytende, høypresisjon 3-veis trykkregulator av avlastningstype utviklet under SOLH av Richge Technology. Den spesialiserer seg på stabilt konstant trykkvedlikehold, rask eksos og to/flertrinns trykkregulering for kraftige pneumatiske kretser. Det er den vanlige trykkreguleringsløsningen for høytrykkslufttanker, høyt volum luftblåsing og sylinderdrivutstyr med stor boring med høy effekt.

Kjerneproduktfunksjoner

1. Ultra-høy flytkapasitet (kjerne konkurransefordel)

     -- Vedtar balansert spolestruktur i stedet for tradisjonell membrandesign, med stort åpningsslag og ultralav strømningsmotstand.

     -- Leverer 3 ~ 5 ganger høyere strømningshastighet enn vanlige regulatorer i AR-serien for å støtte øyeblikkelig stor etterspørsel etter lufttilførsel.

     -- Utstyrt med overdimensjonert overløpsutløp for å oppnå rask trykkavlastning, stabilt mottrykk og effektiv undertrykking av trykksvingninger.

2. Høypresisjon trykkstabilisering

     -- Hysterese ≤ 0,03 MPa

     -- Repeterbarhet ≤ 0,01 MPa

     -- Sensitivitet ≤ 0,01 MPa Minimal trykkfluktuasjon, perfekt egnet for presisjonskonstant trykk og konstant flyt arbeidsforhold.

3. To valgfrie kontrollmoduser

     -- Luftpilottype (VEX1□00): Drevet av eksternt pneumatisk signal P1, egnet for fjernkontroll, eksplosjonssikre verksteder og flerpunkts trykkbrytersystemer.

     -- Ekstern solenoidpilottype (VEX1□00+G): Integrert innebygd pilotmagnetspole med DC24V / AC220V-alternativer for å realisere automatisk elektrisk trykkveksling.

4. Bredt justerbart trykkområde og høytrykksmotstand

     -- Maksimalt innløpsarbeidstrykk: 1,0 MPa

     -- Justerbart innstilt trykkområde: Luftpilotversjon: 0,05 ~ 0,9 MPa Solenoidpilotversjon: 0,05 ~ 0,7 MPa5. Brukervennlig drift og bred temperaturtilpasning· Fri monteringsorientering uten vinkelbegrensning

     -- Fullt smørefri design, kompatibel med oljefrie tørrluftkretser

     -- Driftstemperaturområde: 0 ~ 50 ℃; Air pilot modell utvidet til 0 ~ 60 ℃, anti-kondens ytelse

Fullstendig teknisk spesifikasjonstabell

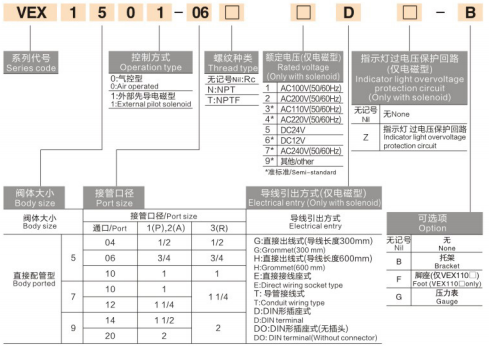

Seriemodellklassifisering

     -- VEX110□: Små portstørrelser (01 / 02)

     -- VEX120□: Middels små portstørrelser (02 / 03)

     -- VEX130□: Middels portstørrelser (03 / 04 / 06 / 10)

     -- VEX170□: Store portstørrelser (10/12)

     -- VEX190□: Ekstra store portstørrelser (14 / 20) ModellkodeeksempelVEX1300-03G36-4-01

     -- 130 = Middels portserie

     -- 0 = Luftpilottype (1 = Solenoidpilottype)

     -- 03 = 3/8" port gjenger

     -- G36 = DC24V integrert pilotsolenoid (valgfritt tilbehør)

Typiske applikasjonsscenarier

     -- Rask trykkstabilisering og rask avlastning for store luftlagringstanker

     -- Høyvolums luftblåseutstyr: industriell støvfjerning, deltørking og luftrensestasjoner

     -- Sylindere og luftmotorer med høy effekt: stabil storstrømsdrift for å eliminere trykkfall i rørledningen

     -- To-trinns/flertrinns trykkkontroll: Enkel regulator for flertrykksveksling via pneumatiske eller elektriske signaler

     -- Balansekretser og spenningskontroll: konstant spenning for film-/trådproduksjon, pneumatisk balanseringsutstyr

Sammendrag av én setning

     SOLH VEX1 balansert 3-veis eksosregulator kombinerer ultrahøy strømningskapasitet, 0,01 MPa-nivå med høy presisjon, innebygd avlastningseksosfunksjon og doble luft/magnet-pilotkontrollmoduser, og fungerer som det optimale trykkkontrollvalget for tunge pneumatiske systemer som krever konstant trykkstabilisering, hurtigavlastning og multi-trykkbryter.
