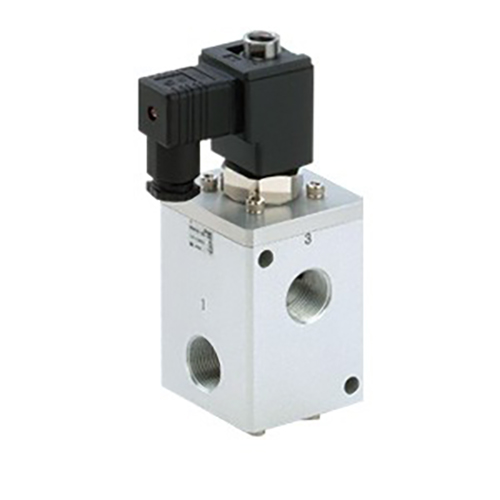

VCH400 (VCH410) Series høytrykks pilotstyrt 3-ports valsemagnetventil

Merke:SOLH av Richge Technology

Produktposisjonering

     Utviklet og produsert av SOLH under Richge Technology, VCH400-serien (ofte referert til som VCH410) er en høytrykks pilotbetjent 3-ports tallerkenventil. Spesielt konstruert for medium- og høytrykks komprimert luft og inertgassrørledninger, har den et maksimalt nominelt arbeidstrykk på opptil 5,0 MPa, enestående strømningskapasitet og stabil høytrykkskoblingsytelse, og fungerer som en kjernekontrollkomponent for høytrykkslading, ventilering og trykksvitsjing av industrielt utstyr.

Kjernetabell over tekniske spesifikasjoner

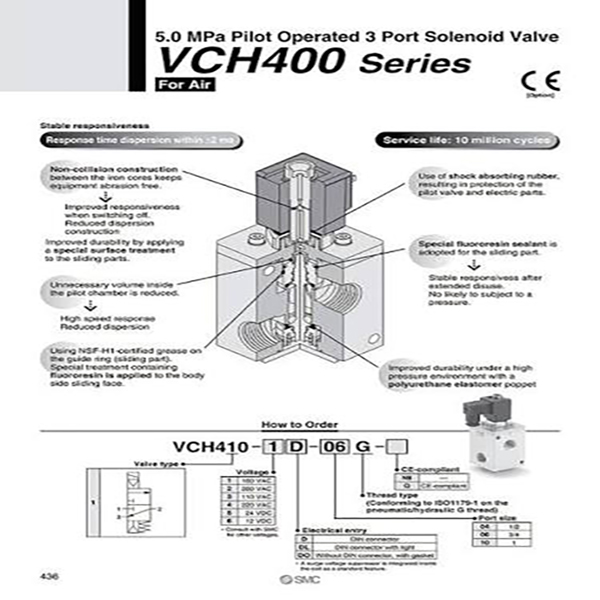

Modellkoding og funksjonell definisjon

Eksempel på modellkode: VCH410-06-5D

     --VCH410: Seriens basiskode

     --06: Portstørrelseskode (G3/4)

     --5D: DC24V strømforsyning + DIN elektrisk kontakt Suffikskoder dekker portstørrelse, spolespenning og ledningsterminaltyper for full konfigurasjonsdifferensiering.

Funksjonell klassifisering

     --VCH410 (Normalt lukket NC): Utgangsporten ventileres automatisk når strømmen slås av, ideell for hovedlufttilførsel på-av-kontroll.

     --Bruker som velgerventiler og lade- og ventilasjonssløyfekontroll; mottrykk og koblingstrykkområde må bekreftes før rørdesign.

Retningslinjer for nøkkelvalg

     --Prioriter bekreftelse av kjerneparametere: arbeidstrykk, portens gjengestørrelse, NC/NO-funksjon, spolespenning og elektrisk ledningsgrensesnitt.

     --For høytrykkssvitsjing eller dobbelt høy/lavtrykk konvertering arbeidsforhold, match med SOLH VCHR serie høytrykksregulatorer for å stabilisere mellomkretstrykket.

     -- Krever ren tørr lufttilførsel med filtreringspresisjon ≤5 μm; oljetåke og partikkelformige urenheter vil akselerere tetningsslitasje og forkorte levetiden drastisk.

Installasjons- og vedlikeholdsinstruksjoner Installasjonsregler

     --Forbudt monteringsretning: Spolen må aldri vende nedover, for å unngå at støv, vann og fremmedpartikler kommer inn i armaturenheten og forårsaker fastkjøring.

     --Standard gjengestrammingsmoment:

         *G1/2, G3/4 gjengeporter: 28–30 N·m

         *G1 gjengeport: 36–38 N·m

Krav til rutinemessig vedlikehold

     -- Inspiser tetningsytelsen og tettheten av elektriske ledninger periodisk.

     -- Aktiver hele byttesyklusen en gang hver 30. dag for å forhindre at tallerkenspolen fester seg og blokkerer forårsaket av langvarig statisk tilstand.

Sammendrag av én setning

     SOLH VCH410 høytrykks-pilottopp 3-ports magnetventil støtter opp til 5,0 MPa arbeidstrykk, utstyrt med elastisk polyuretan-tetning, G-standardporter med stor strømning og levetid på 10 millioner sykluser, den pålitelige dedikerte koblingsventilen for middels og høyt trykk luft og inertgasslading og ventilasjons industrielle kontrollkretser.
