SI Series Tie-Rod Free Profile Standard Sylinder | ISO 15552 pneumatisk sylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

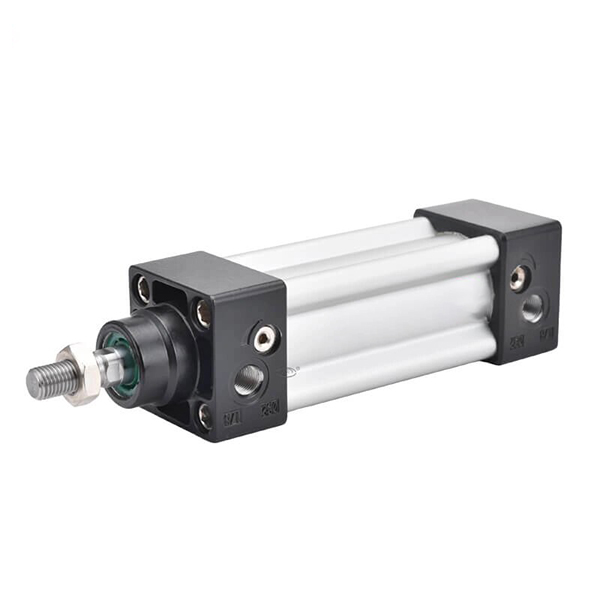

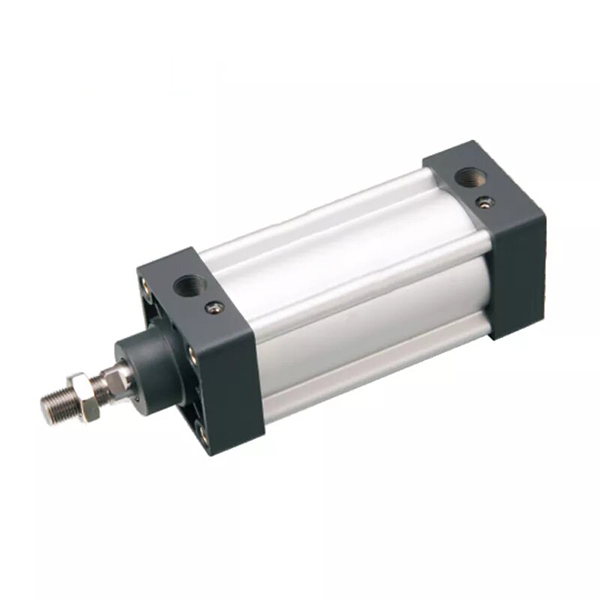

     SOLH SI-serien er en høypresisjon dobbeltvirkende standard sylinder som er fullstendig kompatibel medISO 15552 (tidligere ISO 6431 / VDMA 24562) internasjonale standarder, benchmarked mot Festo DNC-serien. Ved å bruke et strekkstangfritt stjerneformet sylinderrør i aluminiumsprofil, har den ingen synlige trekkstenger, innebygde magnetiske bryterspor, justerbar luftbuffer på to sider og full ISO-tilbehørskompatibilitet. Med overlegen stivhet, anti-torsjonsytelse, lang levetid og rent utseende, fungerer den som den vanlige mellomklassen ISO-standardsylinder for å erstatte tradisjonelle SC-sylindere med trekkstang, perfekt egnet for eksportutstyr og standardisert automatisert maskineri.

  1.1 Standard kompatibilitet

     Fullt i samsvar med ISO 15552 og VDMA 24562 industristandarder. Alle monteringsdimensjoner, grensesnitt og tilbehør er fullstendig utskiftbare med globale mainstream ISO-sylindere som DNC, SE og DSBA, og støtter null-modifikasjonerstatning og standardisert batchmontering.

  1.2 Optimalisert profilstruktur

     Vedtar integrert stjerneformet firkantet aluminiumslegeringsprofil sylinderrør uten synlige strekkstenger. Den generelle strukturen gir høy stivhet, utmerket anti-torsjonsevne, pent og korrosjonsbestandig utseende. Reserverte standard magnetiske bryterspor på begge sider tillater direkte installasjon av sensorer i CMSE-, DMSE- og CS1-serien uten ekstra braketter.

  1.3 Diversifiserte bevegelses- og funksjonelle derivater

     • SI Standard: Enkeltstang dobbeltvirkende frem- og tilbakegående bevegelse, universell standardmodell for de fleste automatiserte scenarier

     • SID dobbel stang: Dual-end stangutgang, realiserer synkron drift og forbedret anti-torsjonsstabilitet

     • SIJ Justerbar Slag: Dobbelstangstruktur med justerbare grensemuttere for presis slagfinjustering

     • SIL Låsbar Type: Utstyrt med ende- eller vilkårlig posisjonslåseanordning for sikkerhetstrykkholding og posisjonsfesting

     • SIF-ventil integrert type: Integrert 4M-serien magnetventil, ventil-sylinder integrert design for å spare installasjonsplass

     • SIQ anti-torsjon type: Firkantet stempelstangstruktur for ultrahøy anti-torsjonsposisjoneringsnøyaktighet

  1.4 Høyytelses buffersystem

     Standard utstyrt meddobbel side justerbar luftbuffer + PPV elastisk pute. Bufferslaget øker proporsjonalt med sylinderboringen, og reduserer effektivt støt og støy under høyhastighets- og tungbelastningsdrift, og sikrer stabil syklisk bevegelse med lav vibrasjon.

  1.5 Holdbar forsegling og materialkonfigurasjon

     Vedtar dobbel Y-formet enveis kompenserende tetningsstruktur, med ultralavt starttrykk (0,1 MPa), stabil oljefri drift og forlenget levetid. Stempelstangen er laget av 45# stål med hardkrombelegg, som gir utmerket slitestyrke, rustmotstand og strukturell stabilitet.

  1.6 Magnetisk induksjonskonfigurasjon

     Støtter innebygd magnetisk ring (-S-konfigurasjon) som standard, kompatibel med AirTAC CMSE, DMSE, CS1-B/F/U-serien magnetiske brytere, oppnår sanntidsdeteksjon av stempelposisjon og automatisert signalkobling.

2. Fullfør modellnavneregler og ordreeksempler

  1. Typisk modellkode: SI 50×150-S-FA

 2. Forklaring av derivatseriekode

     • SID: Dobbelt-stang dobbeltvirkende, to-endes stangutgang for synkron drift og anti-torsjonsytelse

     • SIJ: Justerbar slag dobbelstang type med finjusterende muttere for fleksibel slagkalibrering

     • SIL: Låsbar type med endeposisjon eller vilkårlig posisjonslåsing for sikkerhetsposisjonering

     • SIF: Magnetventil integrert type, ventil-sylinder integrert struktur for plassbesparelse

  3. Eksempel på standardbestilling

     SI 63×200-S: 63 mm boring, 200 mm slaglengde, med magnetisk ring, standard justerbar luftbuffer

3. Kjerne tekniske parametere (standardtype)

4. 0,6 MPa teoretisk skyvekraft og spenningsdiagram (enkeltstang, sikkerhetsfaktor ≥2)

5. Monteringstilbehør og avledede modeller

  5.1 Standard ISO universelle monteringstyper (Fullt utskiftbar med DNC/SE)

     • FA/FB: Frontflens / Bakre flensmontering for flat fast installasjon

     • CA/CB: Enkel gaffel / Dobbel gaffelfeste for hengslet svingoperasjon

     • LB: Montering av fotbrakett for fast montering på siden

     • TC/TCM: Trunnion / Magnetisk tappfeste for midtsvingposisjonering

     • L: Sidemontering for kompakt plassoppsett

     Universelt tilbehør: I/Y/U/F-ledd, flytende ledd, stangendelagre, fullt kompatible med alle ISO 15552 standard sylindre.

  5.2 Fordeler med kjernederivater

     • SID dobbel stang: Dual-end synkron utgang, forbedret strukturell stabilitet og anti-avbøyningsevne

     • SIJ Justerbar Slag: Fleksibel slagfinjustering for å tilpasse seg krav til variable arbeidsslag

     • SIL Låsbar Type: Pålitelig låsing og trykkholding for å forhindre posisjonsavvik under strømavbrudd eller lastendring

     • SIF-ventil integrert type: Integrert magnetventildesign, forenklet luftkrets, redusert installasjonsplass og monteringskostnad

     • SIQ anti-torsjon type: Spesiell firkantet stempelstangstruktur for høypresisjon anti-torsjonsposisjonering

6. Applikasjonsscenarier og utvalgssammenligning (SI vs SC vs DNC)

  6.1 Prioriterte applikasjonsscenarier for SI-serien

     • Eksportutstyr og europeisk standard automatisert maskineri som krever ISO 15552-grensesnitt utskiftbarhet

     • Automatiseringsproduksjonslinjer som krever et rent utseende uten trekkstang og kompakt installasjon side om side

     • Arbeidsforhold som krever høyere stivhet, anti-torsjonsytelse og lengre levetid enn SC-sylindere, med bedre kostnadsytelse enn DNC-sylindere

     • Universelle scenarier for lineær skyving, pressing, posisjonering, håndtering, montering, pakking og automatisering av maskinverktøy

  6.2 Kjernemodellsammenlikning

7. 3-trinns hurtigvalgveiledning

     1. Valg av borestørrelse: Velg boringsdiameter i henhold til faktisk horisontal/vertikal belastning og skyvekraftbehov, reserver ikke mindre enn 50 % sikkerhetsmargin; oppgradere 1~2 borestørrelser for eksentrisk belastning og utkragende arbeidsforhold.

     2. Slagvalg: Legg til 20~50mm sikkerhetsmargin på grunnlag av faktisk arbeidsslag; maksimalt konfigurerbart slag opp til 2000 mm.

     3. Funksjonell konfigurasjon: Standard konfigurasjon med -S magnetisk ring + PPV justerbar luftbuffer; velg SID for dobbel stang, SIJ for justerbar slaglengde, SIL for låsefunksjon, og FA/FB/CA/CB/LB/TC for tilsvarende monteringsmetoder.

Sammendrag av én setning

     SOLH SI-seriens strekkstangfri ISO 15552 standardsylinder har profilintegrert struktur, høy stivhet, justerbar luftbuffer og full universell utskiftbarhet, og er den kostnadseffektive erstatningen i mellomklassen for tradisjonelle SC- og importerte DNC-sylindere, allment anvendelig for standardisert og eksportert automatisert utstyr.
