MXF-serien ultratynt, høystivt pneumatisk skyvebord

Merke: SOLH by Richge Technology

Produktoversikt

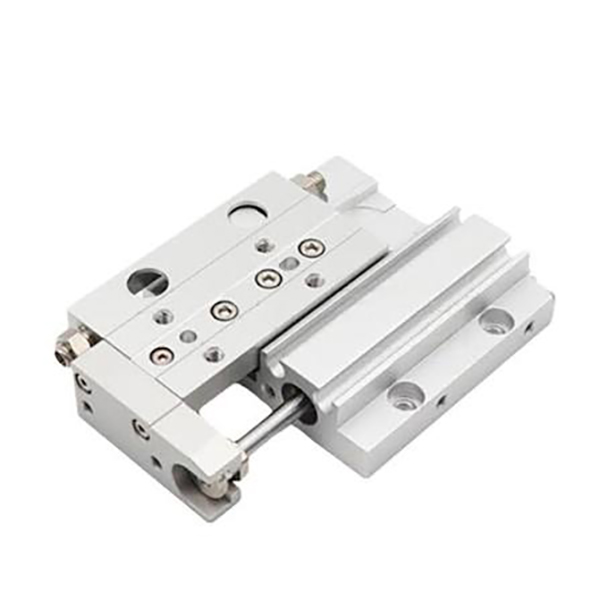

     SOLH MXF-serien er et ultratynt, høystivt, langslags pneumatisk skyvebord designet for høydebegrenset automasjonsutstyr. Med en parallell utforming av sylinder- og kryssrulleføringsskinne, dobbeltsidig topp-/bunnmonteringsstruktur og middels bæreevne, oppnår den en ultralav kroppshøyde som er 40 % slankere enn konvensjonelle MXS-sklier med samme spesifikasjon. Med stabil posisjonering med middels presisjon, jevn drift med lang slag og høyfrekvent syklisk holdbarhet, fungerer den som kjernen i mainstream lavprofilslideløsning for presis materialhåndtering, montering og stasjonsbytte i kompakte automatiserte systemer.

Kjerneposisjonering og strukturelle funksjoner

     -- Dobbeltvirkende kjørestruktur: Vedtar stabil dobbeltvirkende operasjon med borestørrelser fra φ8 til φ20 mm, og gir pålitelig middels belastningseffekt på 20~180N, perfekt matchende middels presisjonshåndteringsscenarier.

     -- Parallell sylinder og kryssrulleføringsdesign: Styreskinnen og sylinderen er anordnet parallelt, og skiller lastbærende fra stempelstangens tetningsbevegelse. Denne strukturen gir høy stivhet, lav friksjon, null-gap drift og ekstremt jevn lineær bevegelse.

     -- Ultratynn lavprofilkropp: Kroppshøyden er bare 16~27 mm, 40 % lavere enn tilsvarende MXS-modeller. Det er det optimale valget for ultralav klaring og svært kompakt utstyrslayout.

     --Pålitelig ytelse med middels presisjon: Sikrer 0,03 mm løpende parallellitet, 0,05 mm vertikalitet og ±0,02 mm gjentatt posisjoneringsnøyaktighet, og oppfyller fullt ut standard middels presisjons automasjonsposisjoneringskrav.

     -- Tosidig høypresisjonsmontering: Utstyrt med topp gjennomgående hull og bunntappede hull, pluss presisjonsposisjoneringsstifthull. Støtter positiv og omvendt installasjon, og garanterer høy gjentatt monteringsnøyaktighet etter demontering og remontering.

     -- Fleksibel rør- og sensorinstallasjon: Kompatibel med tverrgående og aksiale toveis rør. Innebygd magnetisk ring med skjult glidespordesign for magnetisk bryterinstallasjon, sparer installasjonsplass uten strukturelle forstyrrelser.

     -- Justerbare slag og multibufferalternativer: Standard polyuretanbuffere i begge ender for stabil demping. Har 5 mm justerbart slag per ende (10 mm totalt standard trimmingsområde), med valgfri X11-spesifikasjon for 15 mm ultralang finjustering og valgfrie hydrauliske buffere for høyfrekvente kollisjonsscenarier.

Komplett modellkodingsregel

   1. Modelleksempel: MXF12-50-M9BW

   2. Standard ordrereferanseeksempler

     -- MXF8-20: Standardmodell uten bryter, 8 mm boring, 20 mm slaglengde, dobbeltvirkende

     -- MXF20-100-2M9B: 20 ​​mm boring, 100 mm lang slaglengde, doble magnetiske brytere for toveis posisjonsovervåking

     -- MXF16-75-X11: 16 mm boring, 75 mm slaglengde, 15 mm utvidet slagjustering

Kjerne tekniske spesifikasjoner (@0,5 MPa, dobbeltvirkende)

Kjerneytelse og produktfordeler

     -- Ultratynn kompakt struktur for ekstrem plassbesparelse: Med en ultralav kroppshøyde på 16~27 mm, 40 % slankere enn MXS-serien, tilpasser den seg perfekt til utstyr med ultralav klaring og tette modulære layoutscenarier der konvensjonelle lysbilder ikke kan installeres.

     -- Høy stivhet og stabil langslagsdrift: Kryssrulleføringen sammen med integrert monolittisk kropp eliminerer løpende gap og deformasjoner. Den opprettholder jitterfri stabil drift under maksimalt 100 mm langt slag og høyfrekvente sykkelforhold.

     -- Dobbeltsidig montering med sterk tilpasningsevne: Støtter montering av topp gjennomgående hull og montering med bunnhull, kompatibel med både positiv og omvendt montering. Utstyrt med presisjonsposisjoneringsstifthull for å sikre høy gjentakelsesnøyaktighet etter gjentatt demontering og montering.

     -- Fleksibel justerbar slag- og multistasjonstilpasning: Standard 5 mm finjustering per ende (10 mm totalt trimmeområde). Valgfri X11-spesifikasjon gir 15 mm utvidet slagjustering, og oppfyller nøyaktige krav til slagkalibrering for flerstasjonsautomatiserte prosesser.

     -- Oljefri og lang levetid med lite vedlikehold: Vedtar lavfriksjonstetning og oljefri driftsdesign, med en levetid på over 5 millioner sykluser. Den er anvendelig for både rene industrielle miljøer og konvensjonelle automatiserte produksjonslinjer med minimalt daglig vedlikeholdsbehov.

Monteringsmetoder og typiske bruksscenarier

   1. Doble monteringsmetoder

     -- Toppmontering: Festes via topp gjennomgående hull med øvre lastarrangement. Matchet med posisjoneringsstifter for høy presisjonsposisjonering og stabil lastbæring.

     -- Bunnmontering: Festes via bunntappede hull for direkte installasjon på overflaten av utstyr. Har solid montering og er ideell for omvendt montering.

   2. Typiske industrielle applikasjoner

     -- 3C elektronikkindustrien: Skjermlaminering, modulhåndtering, overføring av PCB-kort, bytte av deteksjonsstasjon og presisjonsposisjonering av elektroniske komponenter.

     -- Presisjonsmonteringsautomatisering: Pressing av små deler, terminalmontering, skruelåsing og syklisk drift av lett verktøy.

     -- Emballasje maskineri: Materialskyving, skjæreverktøykjøring, etikettlaminering og kortreist materialtransport.

     -- Generelt automatiseringsutstyr: Utstyrsdørhusskyve, produksjonslinjestasjonsbytte og middels belastning høyfrekvent syklisk lineær kjøring.

MXF vs MXH vs MXS | Sammenligning av lav-profil og kompakt lysbildebord

Tre-trinns hurtigvalgsveiledning

   1. Valg av borestørrelse etter belastning: Tilpass borediameter i henhold til vekten av arbeidsstykket: φ8 ≤ 2 kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Reserver ikke mindre enn 50 % lastemargin for å sikre stabil langsiktig drift.

   2. Slagbekreftelse: Standard slaglengde varierer fra 10 mm til 100 mm. Foretrekk MXF-serien for langslagsscenarier (≥50 mm); velg MXH-serien for arbeidsforhold med kort slag og høyfrekvente sykling.

   3. Konfigurasjonsmatching:
     --  Posisjonsdeteksjon: Utstyr med doble M9B magnetiske brytere for nøyaktig toveis slagposisjonsovervåking.

     -- Slag finjustering: Velg standard -X10 (5 mm trimming) for vanlig bruk; velg -X11 (15 mm utvidet trimming) for presis flertaktskalibrering.

     --  Bufferoptimalisering: Bruk standard polyuretanbuffere for konvensjonell drift; oppgradere til hydrauliske buffere for høyfrekvente påvirknings- og støyreduksjonsscenarier.

Sammendrag av én setning

     SOLH MXF-seriens ultratynne pneumatiske skyvebord med høy stivhet har 40 % lavere kroppshøyde enn MXS, kryssruller med høy stivhet, dobbeltsidig montering og langslags middels laststabilitet, og fungerer som kjerneløsningen med høy kostnadseffektivitet for høydebegrenset kompakt automatisering og middels presisjon høyfrekvent håndtering.
