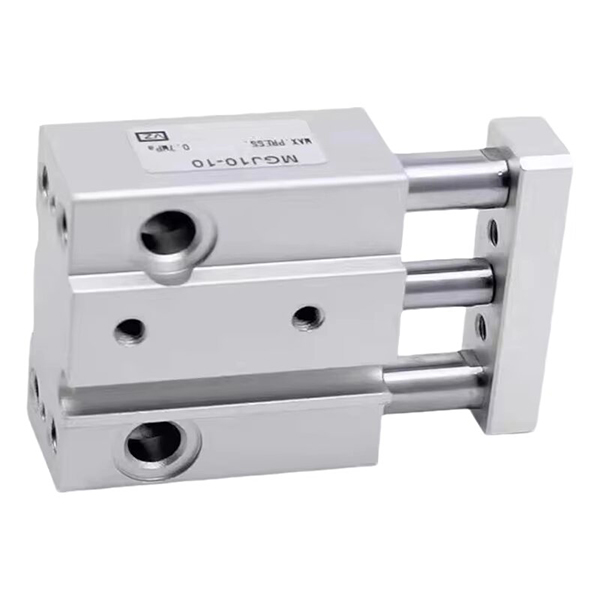

MGJ Series Ultra-Compact Mini Guide Rod Sylinder | Anti-rotasjonstype med høy presisjon

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MGJ-serien er en ultraliten, høypresisjons og lett styrestangsylinder spesialdesignet for mikroautomasjonsscenarier. Denne serien har en ultrakompakt miniatyrisert struktur, ±0,1° presis antirotasjonsytelse, toveismontering og ensidig sentralisert rør- og kablingsdesign, og dekker kun φ6 og φ10 borestørrelser med ultrakort slag fra 5 mm til 20 mm. Den er perfekt skreddersydd for mikrobelastning, plassbegrenset og høypresisjons posisjoneringsapplikasjoner i elektronisk utstyr, medisinske instrumenter og presisjonsmaskineri, og fungerer som hovedkomponenten for automatiserte miniatyrsystemer.

Kjerneposisjonering og strukturelle funksjoner

1.Ekstrem miniatyrisering og ultrakompakt størrelse

• Ultraliten spesifikasjonsdekning: Tilgjengelig i φ6mm og φ10mm ultrasmå borestørrelser, med avstemte korte slag på 5/10/15mm (φ6) og 5/10/15/20mm (φ10), eksklusivt designet for mikroslagskjøringskrav.

• Slank og tynn kroppsdimensjon: Den ultrakompakte modellen MGJ6 har en ultratynn og smal kroppsstørrelse på 23+ slag (lengde) × 29 mm (bredde) × 14,5 mm (høyde), som opptar minimal installasjonsplass og tilpasser seg svært integrert kompakt utstyrslayout.

2.Høypresisjon anti-rotasjonsytelse

• Utstyrt med innebygde doble styrestenger og integrert styrerammestruktur, oppnår MGJ-serien utmerket anti-avbøyningsevne. Den ultralave rotasjonstoleransen når±0,1°, som effektivt unngår posisjonsavvik under fastklemming av mikrodeler, montering og finjustering, og sikrer jevn posisjoneringsnøyaktighet med høy presisjon.

3.Fleksibel montering og sentralisertRørdesign

• Toveis monteringsstøtte: Både bunn- og bakoverflaten er reservert for fast installasjon, og støtter flervinklet layout i trange og trange rom med sterk scenetilpasning.

• Enkeltsidig sentralisert rør og kabling: Luftrør og magnetiske bryterlinjer er anordnet på én side jevnt, og oppnår ryddig og standardisert kabling under tett flersylindret arrangement, noe som forenkler installasjon på stedet og senere vedlikehold.

• Dobbel bryterinstallasjon for ultrakort slag: Selv minimumsslaget på 5 mm kan utstyres med to magnetiske brytere, og realiserer omfattende posisjonsdeteksjon av begge slagendene uten dødvinkel.

4.Lett og slitesterk syklisk drift

• Ultralett kroppsvekt: Ekstremt lav totalvekt — MGJ6-5 veier bare 27,3 g, og maksimalspesifikasjonen MGJ10-20 er bare 63,2 g, noe som reduserer utstyrsbelastningen betydelig og er egnet for lette mikroautomatiske mekanismer.

• Vedlikeholdsfri og stabil drift: Ved å bruke oljefri smøredesign med doble gummibuffere, støtter den langsiktig høyfrekvent syklisk bevegelse med lett belastning, med lav støy, stabil drift og lang levetid.

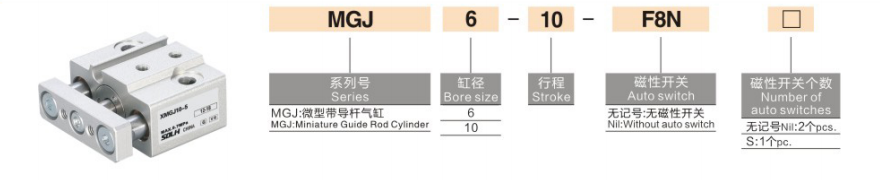

Komplett modellkodingsregel

Modelleksempler: MGJ6-10-F8N | MGJ10-15S

Standard ordrereferanseeksempler

• MGJ6-5: φ6 boring, 5 mm slaglengde, standard type uten magnetbryter

• MGJ10-15-2S: φ10 boring, 15 mm slaglengde, utstyrt med 2 magnetiske brytere for dual-end posisjonsdeteksjon

• MGJ6-10-F8N: φ6 boring, 10 mm slaglengde, matchet med D-F8N magnetisk bryter

Kjerne tekniske spesifikasjoner (20 ℃, 0,5 MPa standardtilstand)

1. Grunnleggende generelle spesifikasjoner

• Driftsmodus: Dobbeltvirkende frem- og tilbakegående bevegelse

• Arbeidstrykkområde: 0,15-0,7 MPa; Sikkerhetstrykk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfritt arbeidsmiljø)

• Stempeldriftshastighet: 50~500 mm/s

• Buffermodus: Gummibuffer med to ender for stabil støtdemping

• Smøremodus: Oljefri vedlikeholdsfri drift

2.Teoretisk utgangskraft (@0,5 MPa)

3.Produktvektspesifikasjon (g)

Typiske industrielle anvendelsesscenarier

• Elektronisk presisjonsutstyr: Mikroklemming av mobiltelefon- og kamerakomponenter, bittesmå PCB-kortskyving, terminalkrympeposisjonering og presisjonsmontering av mikromoduler.

• Medisinsk instrumentering: Miniatyrventilbytte, prøvetaking av nålløfting og -senking, og presis kjøring av minimalt invasivt medisinsk utstyr, som oppfyller medisinske krav til ren og stabil drift.

• Presisjonsmaskineri og optikk: Plassering av mikrodeler, finjustering av optisk linse, kalibrering av mikroforskyvningssonde og høypresisjons mikrojusteringsmekanismer.

• Halvlederindustri: Mikrooversettelse av bittesmå wafere, miniatyr jiggløfting og posisjonering, og lett belastningsutøvende handling i støvfrie rene halvlederverksteder.

MGJ Series vs MGP Series Core Comparison (Mini vs Standard)

Hurtigvalgsguide

1. Valg av borestørrelse: Velg φ6mm for arbeidsbelastning ≤10N; velg φ10mm for arbeidsbelastning ≤30N, samsvar med sikkerhetsfaktor ≥2 for stabil drift.

2. Slagspesifikasjonsvalg: Velg 5/10/15/20 mm ultrakort slaglengde i henhold til faktiske krav til mikroforskyvning.

3. Magnetisk bryterkonfigurasjon: Velg 2S for dual-end posisjonsdeteksjon; velg enkelt S for tilbakemelding av enkeltsignal; ingen merking for bryterfri grunnmodell.

Sammendrag av én setning

     SOLH MGJ-seriens ultrakompakte mini styrestangsylinder har mikrostørrelse, ±0,1° høy antirotasjonsnøyaktighet, lett oljefri drift og fleksibel montering, og er den optimale mikropneumatiske aktuatoren med høy presisjon for plassbegrenset miniatyrautomatisering, medisinsk og elektronisk utstyr.
