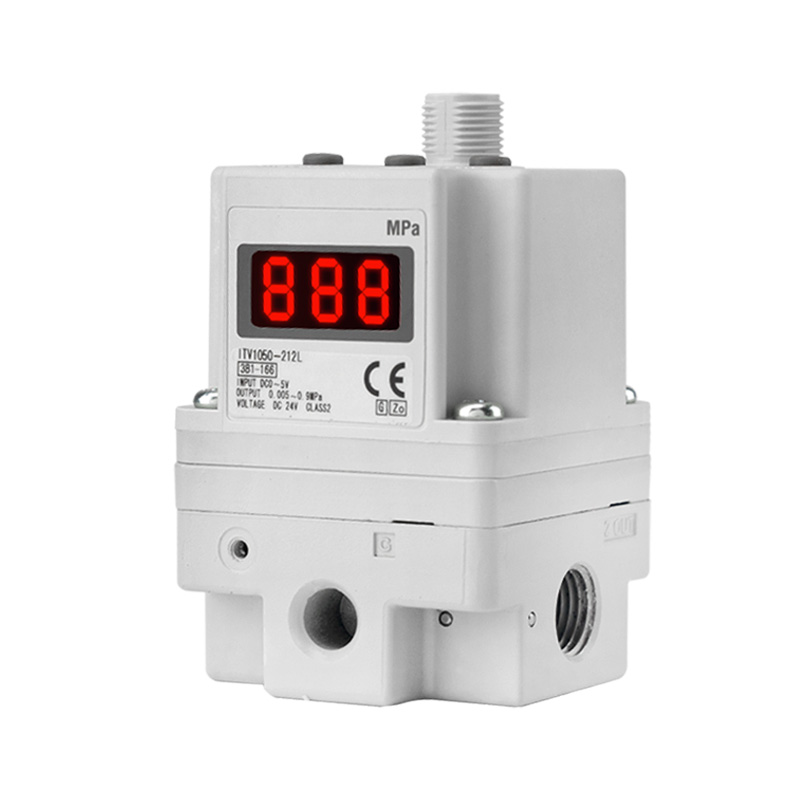

ITV-serien høystrøms elektro-pneumatisk proporsjonalventil

Merke: SOLH by Richge Technology

Produktposisjonering og arbeidsprinsipp

   1. Produktposisjonering

     SOLH ITV-serien høystrøms elektropneumatisk proporsjonalventil er en SMC-utskiftbar elektrisk-til-pneumatisk konverteringskomponent. Den realiserer trinnløs kontinuerlig lufttrykkjustering via elektriske kontrollsignaler, og erstatter manuelle trykkreduksjonsventiler fullt ut for å oppnå automatisk fjerntrykkregulering med høy presisjon, og er spesielt optimalisert for kraftige lufttilførselskretser med stor strømning.

   2. Kjernefunksjon og prinsipp

     -- Kjernefunksjon: Konverter elektrisk kontrollsignal til trinnløst justerbart lufttrykk for automatisk og ekstern trykkregulering

     -- Arbeidsprinsipp: Elektropneumatisk proporsjonalt tilbakemeldingssystem med lukket sløyfe. Innebygd trykksensor overvåker utgangstrykket i sanntid og korrigerer automatisk avvik, og gir enestående kontrollnøyaktighet og rask responshastighet

     -- Miljøbeskyttelsesgrad: IP65 støvtett og sprutsikker, stabil drift under tøffe industrielle verkstedforhold

Hurtigreferansetabell for High Flow-serien

Universelle generelle tekniske spesifikasjoner

     -- Gjeldende væske: Tørr trykkluft

     -- Maks innløpsforsyningstrykk: 1,0 MPa

     -- Omgivelses- og middels temperatur: -5 ~ +60 ℃

     -- Strømforsyning: DC24V ±10% (delversjoner støtter DC12–15V)

     -- Strømforbruk: ≤4W (kommunikasjonsutstyrte modeller)

     -- Monitor utgangssignal: Analog DC1–5V lineær med faktisk utgangstrykk

     -- Portgjengealternativer: Rc / NPT / G parallellgjenge, hurtiginnstikkskoblinger valgfritt

Inngangssignaltyper og modellsuffiksdefinisjon

  1. Tilgjengelige kontrollsignaler

     -- Analog inngang (mainstream): DC0–10V spenningssignal, 4–20mA strømsignal

     -- Flertrinns forhåndsinnstilling: 4-punkts / 16-punkts I/O fast trykk forhåndsinnstilt funksjon

     -- Feltbusskommunikasjon: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (krever dedikert kommunikasjonskorttilbehør)

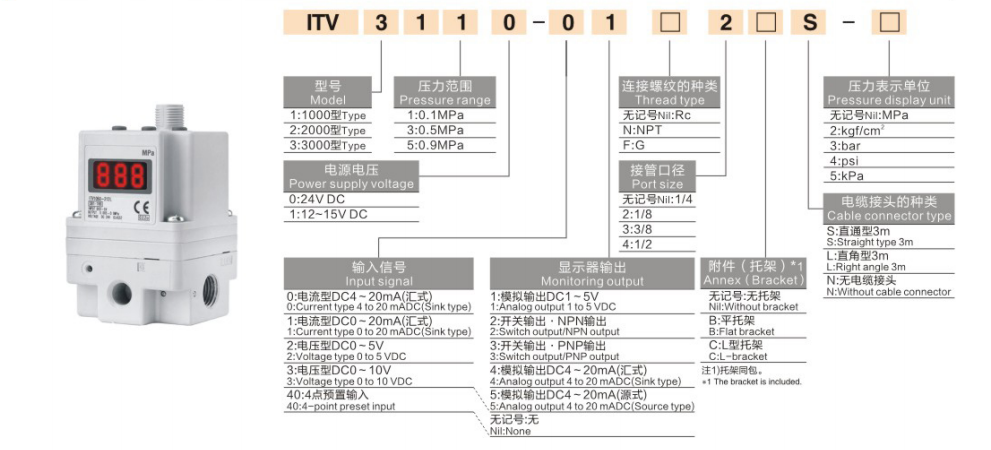

 2. Eksempel på modellkode: ITV2050-31F2BN3

     -- ITV2050: ITV2000 medium flow-serie

     -- 31: G1/4 port gjenger

     -- F: Flat monteringsbrakett

     -- 2: DC0–10V analog spenningsinngang

Kjerneproduktfordeler

  1. Sterkt oppgradert høyflytytelse

     -- Maks strømningskapasitet økte med rundt 5 ganger sammenlignet med standard ITV-serier med liten strømning, og tilfredsstiller perfekt kravene til raske frem- og tilbakegående bevegelser til sylindre med stor boring og flersylindret synkront utstyr.

  2. Utmerket høy presisjon og langsiktig stabilitet

     -- Kontrollnøyaktighet innenfor ±1 % F.S., ultrarask responshastighet og små trykksvingninger, ideell for presisjonsmontering, halvlederbehandling, automatisk belegg og andre høystandard produksjonslinjer.

  3. Kompakt lettvektsoptimalisert kontur

     -- ITV2100 modellvekt redusert med 19 % sammenlignet med forrige generasjon, fleksibel brakett og sokkelmontering for å passe begrenset installasjonsplass.

  4. Brukervennlig intelligent betjening

     -- Innebygd digital LED-skjerm med høy lysstyrke for visualisering av trykkverdier i sanntid; utstyrt med selvdiagnosealgoritme og feilalarmutgang for å forenkle feilsøking og vedlikehold på stedet.

Typiske industrielle anvendelsesscenarier

     -- Trykkkontroll for storstrømssylindre og pneumatiske aktuatorer: Pakkemaskiner, automatisk dispensering og limeutstyr

     -- Flertrinns automatisk trykkveksling: Sveiseutstyr, klinkestasjoner, film- og trådspenningskontrollsystemer

     -- Ultrapresisjon pneumatisk prosessløkker: halvlederproduksjon, optisk testing, medisinsk presisjonsautomatiseringsutstyr

     -- Sentralisert fjerntrykkjustering på automatiserte produksjonslinjer: Bytt ut flere sett med manuelle regulatorer for digital trykkkontroll med ett stopp

Retningslinjer for modellvalg

     -- Velg serie etter nødvendig strømningshastighet: ITV1100 for mikro liten strømning, ITV2100 for universal medium strømning, ITV3100 for høyflytende tungt utstyr

     -- Bekreft justerbart trykkområde for å fullt ut dekke alle prosessarbeidstrykkkrav (0,005–0,9 MPa fullt område valgfritt)

     -- Match kontrollsignaltype: DC0–10V analog spenning som standardvalg; velg dedikert kommunikasjonskort hvis digital feltbussstyring er nødvendig

     -- Bekreft monteringsform: Basefeste / sidefeste / brakettfeste for å matche luftrørsoppsettet på stedet

Sammendrag av én setning

     SOLH ITV høystrøms elektro-pneumatisk proporsjonalventil realiserer trinnløs digital trykkjustering via elektriske styresignaler, utstyrt med ultra-stor strømningskapasitet, IP65 industribeskyttelse og multi-type analog/feltbuss signalgrensesnitt, som fungerer som kjernekontrollkomponenten for fjernstyrt, høypresisjon, høyt volum lufttrykkregulering i alle automatiserte pneumatiske systemer.
