CRQ2 Series Ultra-Tynn Rack & Pinion Rotary Sylinder | Zero Backlash Kompakt svingsylinder

Merke: SOLH by Richge Technology

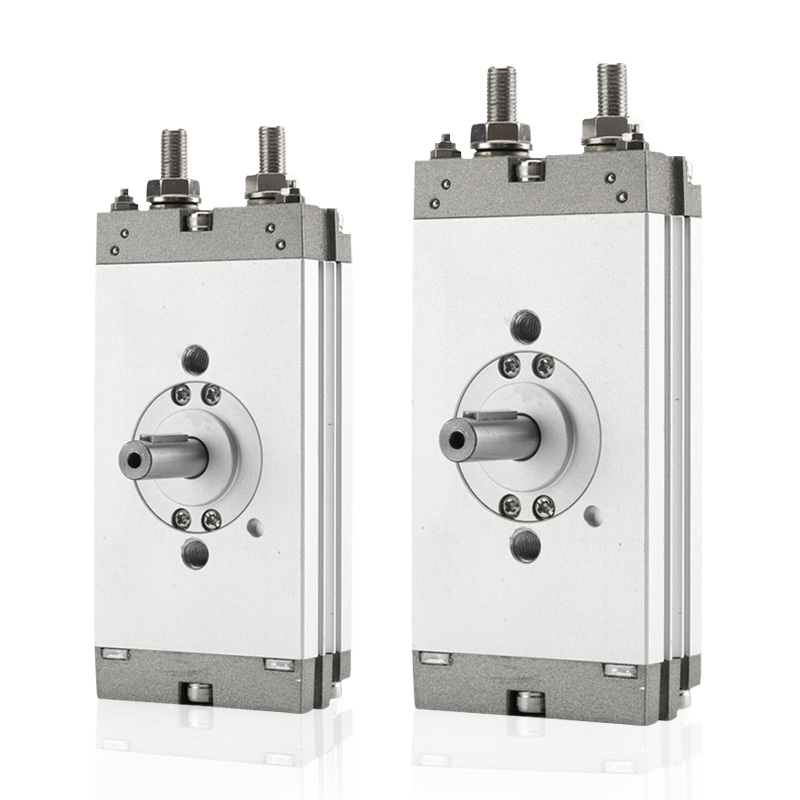

1. Produktoversikt og kjernefordeler

     SOLH CRQ2-serien er en ultratynn roterende sylinder med flat tannstang og tannhjul med to-stempel null-backlash struktur. Med ultralav kroppshøyde og integrert flensmonteringsdesign, støtter den 90°/180°/360° brede svingvinkler og dekker borestørrelser fra φ10 til φ40. Optimalisert for plassbegrensede utstyrsoppsett, leverer denne sylinderen høy presisjon og stabil roterende ytelse for lette og middels tunge indekserings-, vippe- og rotasjonsstasjoner, og fungerer som den foretrukne kompakte roterende løsningen for 3C, emballasje og medisinsk automatiseringsutstyr.

2. Komplette tekniske spesifikasjoner

 2.1 Grunnleggende parametere

     • Borestørrelse: φ10/φ15/φ20/φ30/φ40 (ultratynn flat struktur)

     • Driftsmodus: Dobbeltvirkende tannstangdrev

     • Arbeidstrykkområde: 0,15-0,7 MPa; φ20/φ30/φ40 opp til 1,0 MPa

     • Bevistrykk: 1,05 MPa

     • Omgivelsestemperatur: 0℃~60℃ (isfritt miljø)

     • Smøring: Oljefri selvsmørende drift

     • Bufferkonfigurasjon: φ10/φ15 kun med innebygd gummibuffer; φ20/φ30/φ40 med dobbel gummibuffer + valgfri justerbar luftbuffer (suffiks C)

     • Vinkeljustering: Standard ±5° finjustering via endebolter

     • Magnetisk kompatibilitet: CDRQ2 innebygd magnetisk ring, kompatibel med brytere i D-M9B / D-A93-serien

  2.2 Teoretisk dreiemomenttabell (@0,5 MPa, N·m)

  2.3 Standard svingvinkel og justerbar rekkevidde

     • 90° sving: Justerbart område 80°~100°

     • 180° sving: Justerbart område 170°~190°

     • 360° utvidet sving: Justerbart område 350°~370° for spesielle krav til full rotasjon

  2.4 Portstørrelsespesifikasjon

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standard Rc1/8; Valgfri G1/8 & NPT gjenger

3. Modellnavningsregler og ordreeksempler

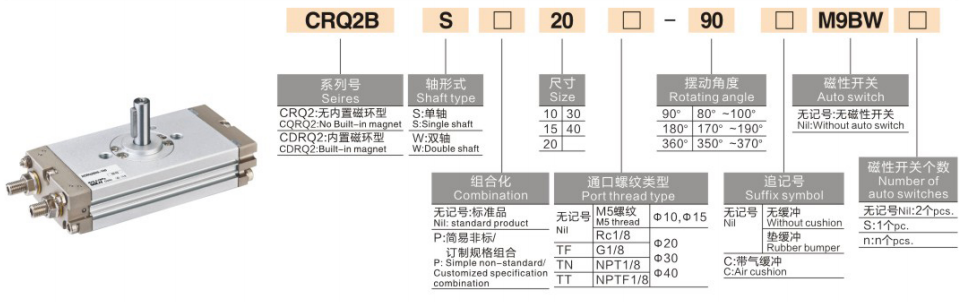

  1. Komplett modellstruktur: CDRQ2BS20-180C

  2. Eksempler på typisk rekkefølge

     • Standard ikke-buffermodell: CRQ2BW15-90 (Basic type, dobbel aksel, φ15 boring, 90° sving, ikke-magnetisk, gummibuffer)

     • Høypresisjonsbuffermodell: CDRQ2BS40-180C (Magnetisk ring utstyrt, enkelt aksel, φ40 boring, 180° sving, luftbuffer)

4. Strukturelt prinsipp og kjernestyrker

  4.1 Intern struktur og arbeidsprinsipp

     CRQ2-serien tar i bruk symmetrisk dobbelt-stempel-dobbelt rack-inngrepsstruktur. Trykkluft driver doble stempler for synkron lineær bevegelse, som skyver tannstangen for å gi stabilt roterende dreiemoment. Den integrerte flate kroppen kommer med innebygd buffermekanisme, endevinkeljusteringsbolter, enkeltsides rørgrensesnitt og tosidige magnetiske bryterspor. Den symmetriske kraftstrukturen eliminerer risting og tilbakeslag under drift, og oppnår ultrastabil høypresisjon rotasjonsposisjonering.

  4.2 Unike kjernefordeler

     • Ultratynn flat kropp: Ekstremt lav kroppshøyde (17~37 mm), sylinderhuset kan brukes direkte som en flens, noe som eliminerer ekstra monteringsbraketter og sparer mye plass til vertikal installasjon.

     • Zero Backlash Design: Dobbel-rack full mesh-struktur realiserer null klaring rotasjon, sikrer høy gjentatt posisjoneringsnøyaktighet og jitterfri start-stopp-drift.

     • Pent rør og ledninger: Enkeltsidig luftgrensesnitt og dobbelte bryterspor på samme side forenkler kabling og røroppsett på stedet for renere utstyrsstruktur.

     • Nøyaktig vinkelfinjustering: Standard ±5° justerbar svingvinkel tilpasser seg ulike presise posisjoneringskrav.

     • Diversifiserte akselalternativer: Valgfri enkeltaksel (universal) og dobbel aksel (toveis kobling) for å matche ulike automatiserte tilkoblingsmoduser.

5. Retningslinjer for installasjon og valg

  5.1 Installasjonsmodus

      Grunnleggende B-type: Bunnen av sylinderhuset støtter direkte montering med reserverte posisjoneringshull. Den integrerte flensdesignen krever ingen ekstra festetilbehør, med rask installasjon og høy posisjoneringsnøyaktighet.

  5.2 Kjernevalgskriterier

     • Plassbegrensningsprioritet: Velg CRQ2 ultratynn serie for vertikale høydebegrensede scenarier; velg MSQ/HRQ-serien for tilstrekkelig installasjonsplass.

     • Krav om presisjon og tilbakeslag: Tannstang CRQ2 for null tilbakeslag og høy presisjonsposisjonering; vingetype CRB2 for lavpris rotasjon av lett last med stor vinkel.

     • Svingvinkelbekreftelse: Standard 90°/180° for konvensjonell vending/posisjonering; 360° utvidet type for full-sirkel rotasjon arbeidsforhold.

     • Buffertilpasning: Velg C luftbuffer for drift med høy hastighet og middels tung last; standard gummibuffer oppfyller lavhastighets krav til lett belastning.

     • Etterspørsel om tilbakemelding: Velg CDRQ2 magnetisk ringversjon for PLS-posisjonsdeteksjon og automatisert koblingskontroll; CRQ2 ikke-magnetisk versjon for enkel roterende bevegelse uten signaltilbakemelding.

6. Typiske applikasjonsscenarier

     • 3C og elektronikkindustrien: Vipping av kretskort, chipsortering, rotasjon av små armaturer og presisjonsposisjonering av komponenter.

     • Emballasje og utskriftsutstyr: Etikettsvinging, boksforseglingsposisjonering, ledeplateavbøyning og kontinuerlig retningsveksling for emballasjelinje.

     • Kompakte automatiseringsstasjoner: Miniatyrventilswitching, presis indekseringsposisjonering og rotasjonsdrift i trangt utstyrsrom.

     • Medisinsk og presisjonsmaskineri: Liten manipulatorrotasjon, presisjonsvipping av medisinsk tilbehør og miniautomatiserte roterende plattformer.

7. CRQ2B vs CDRQ2B sammenligningstabell

Sammendrag av én setning

     Den ultratynne rotasjonssylinderen i SOLH CRQ2-serien har en flat integrert flensdesign, justerbar rotasjon i flere vinkler og plassbesparende installasjon, og gir høypresisjon, stabile og kompakte rotasjonsløsninger for lette og middels tunge automatiserte vende- og indekseringsstasjoner med smal plass.
