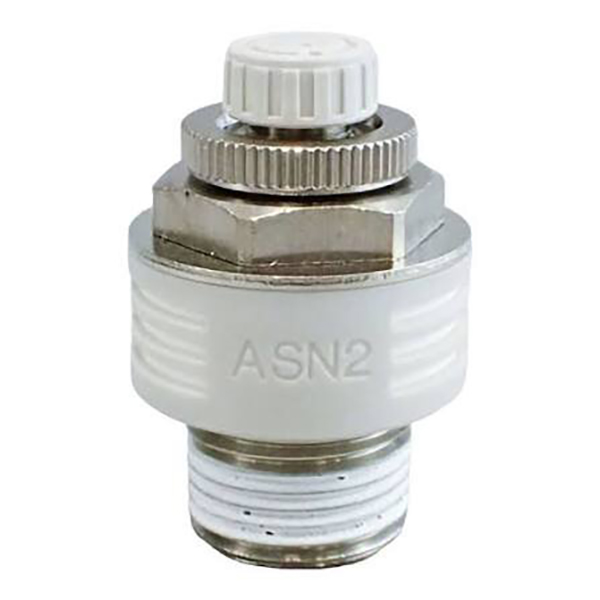

Eksosgassventil i ASN2-serien med lyddemper
  • Eksosgassventil i ASN2-serien med lyddemperEksosgassventil i ASN2-serien med lyddemper

Eksosgassventil i ASN2-serien med lyddemper

SOLH ASN2-serien integrert gassdemperventil for eksos, SMC-kompatibel, passer direkte til magnetventil EXH-port. ASN2-A harpiksversjon med nedtrykkbar lås og skaleringsvindu, ≥20dB støyreduksjon, anti-fall antivibrasjonsstruktur. Tilgjengelig i M5, R1/8, R1/4, R3/8, R1/2 gjengealternativer, ideell for å forenkle pneumatiske kretser med hastighetsregulering og eksosstøydemping.

Eksosgassventil i ASN2-serien med lyddemper | Integrert hastighetskontroll og støyreduksjonsventil

Merke: SOLH by Richge Technology | SMC-kompatibel integrert pneumatisk gassdemperventil


1. Produktoversikt

     SOLH ASN2-serien er enalt-i-ett eksosgassventil med innebygd lyddemper, spesialdesignet for direkte montering på EXH-eksosporten til pneumatiske magnetventiler. Den integrerer eksoshastighetsregulering og støyreduksjonsfunksjoner i én enhet, og eliminerer behovet for separat lyddemperinstallasjon. Den oppgraderte harpikstypen ASN2-A har en presisjonsstruktur for struping av nåleventiler og anti-dråpejustering, og har lettvektskropp, presis skalajustering og trykk-ned-låsefunksjon. Det er en kostnadseffektiv, plassbesparende og høystabil løsning for eksoshastighetskontroll for standard pneumatiske magnetventilkretser.


2. Kjernearbeidsfunksjoner og fordeler

     • Spesialsolenoid EXH-port installasjon: Forskjellig fra gassventiler i sylinderenden, er ASN2 eksklusivt installert på utløpsporter for magnetventiler for profesjonell utløpsregulering av gasshastighet, og optimaliserer den generelle pneumatiske kretsoppsettet.

     • Presisjonsgassreguleringslogikk: Standard uttaksregulering; rotasjon med klokken reduserer luftstrømmen for langsommere sylinderbevegelse, rotasjon mot klokken øker luftstrømmen for raskere handling, og oppnår trinnløs hastighetsjustering.

     • Høyeffektiv integrert lyddemper: Innebygd støyreduksjonsstruktur med høy ytelse, som oppnår over 20dB støyreduksjon selv under maksimale strømningsforhold, og løser effektivt pneumatisk eksosstøyforurensning.

     • Nåleventil anti-fall struktur: Justeringsknotten vedtar anti-løsning og anti-dråpe design, forhindrer at knotten faller av og parameteravvik forårsaket av langvarig utstyrsvibrasjon, og sikrer stabil langtidsdrift.


3. Modellkodingsregler og spesifikasjonsdefinisjon

     Typisk modelleksempel: ASN2-02A

     • SOMN2: Seriekode for integrert eksosgassventil med lyddemper

     • Kaliber kode: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Et suffiks: Oppgradert lettvekts harpikstype, utstyrt med push-down låsestruktur og presisjonsskalavindu

     • S Suffiks: Gjenge forhåndsbelagt med tetningsmiddel for økt tetthet

     • N Suffiks: NPT amerikansk standardgjenge (standard R-tråd uten suffiks)


4. Standardspesifikasjoner og parametere i hele serien

Modell

Portstørrelse

Effektivt tverrsnittsareal (mm²)

Vekt (g)

SOMN2-M5

M5×0,8

1.8

5

SOMN2-01

R1/8

3.6

17

SOMN2-02

R1/4

6.5

34

SOMN2-03

R3/8

16.6

55

SOMN2-04

R1/2

24.5

107


5. Kjerne tekniske parametere

Parameterelement

Spesifikasjon

Arbeidstrykkområde

0~1,0 MPa

Bevistrykk

1,5 MPa

Arbeidstemperaturområde

-5℃~+60 ℃ (ingen frysende miljø)

Støyreduksjonseffekt

≥20dB under maksimal strømningshastighet

Justeringsmodus

Trinnløs manuell gassregulering


6. Oppgraderte funksjoner av ASN2-A Resin Type

     • Ultralett design: Bruker høystyrkeharpiksmateriale, vekt redusert med ca. 80 % sammenlignet med tradisjonell metallhoveddel, minimerer belastningen på solenoidventilens utløpsport.

     • Presisjonsskalavindu: Utstyrt med vernier skalaindikator, støtter 1/4 sirkel mikrojustering. Strømningsparameteren er synlig og kvantifiserbar, og realiserer standardisert og repeterbar strømningsstyring.

     • Praktisk Push-Down-låsing: Innovativ trykk-ned-knapplåsestruktur. Etter hastighetsjustering kan et trykk på knappen låse parameterposisjonen, effektivt forhindre hastighetsdrift forårsaket av utstyrsvibrasjoner og sikre konsistent driftsnøyaktighet.


7. Skille mellom modellvalg: ASN2 vs AS / ASV / ASC-serien

Ventil serien

Installasjonsposisjon

Kjernefunksjoner og applikasjoner

SOMN2

Magnetventil EXH-port

Integrert struping + lyddemper, ingen push-fit port, lav pris, dedikert for reduksjon av støy fra solenoideksos og hastighetskontroll

SOM

Sylinderendeport

Rett-/albuetype med push-fit-kobling, rett inntak + eksosgassregulering for konvensjonell sylinderhastighetsregulering

SOMV

Sylinderendeport

Rask eksos + struping + lyddemper + push-fit integrering, egnet for høyhastighets og høyfrekvente arbeidsscenarier

SOMC

Rørledning gjenget installasjon

AirTAC standard gjenget rørformet type, ingen push-fit port, ultra kostnadseffektiv for generelle industrielle kretser


8. Installasjonsretningslinjer og forholdsregler

     • Standard installasjonsmetode: Skru ventilen direkte på magnetventilens EXH-utløpsport med ventilhuset vendt utover, og reserver nok plass til daglig hastighetsjustering.

     • Gjeldende kretsrestriksjoner: Ikke aktuelt for kretser med tilbakeslagsventiler i midtstilling og pilotstyrte enveisventiler, som kan forårsake unormal sylindervirkning og ustabil drift.

     • Vibrasjonssikker låseoperasjon: Etter å ha fullført luftstrøm og hastighetsfeilsøking, lås justeringsknappen for å unngå kjørehastighetsavvik forårsaket av langvarig utstyrsvibrasjon.


Sammendrag av én setning

     SOLH ASN2-serien er en integrert eksosgass- og lyddemperventil dedikert til utløpsporter for magnetventiler. Med støyreduksjon, presis justerbar hastighet, anti-fall vibrasjonssikker struktur og lett harpiksoppgraderingsalternativ, forenkler den pneumatisk kretsinstallasjon, reduserer eksosstøy, og er det optimale økonomiske hastighetskontrollen og støyreduksjonstilbehøret for standard pneumatiske solenoidsystemer.
