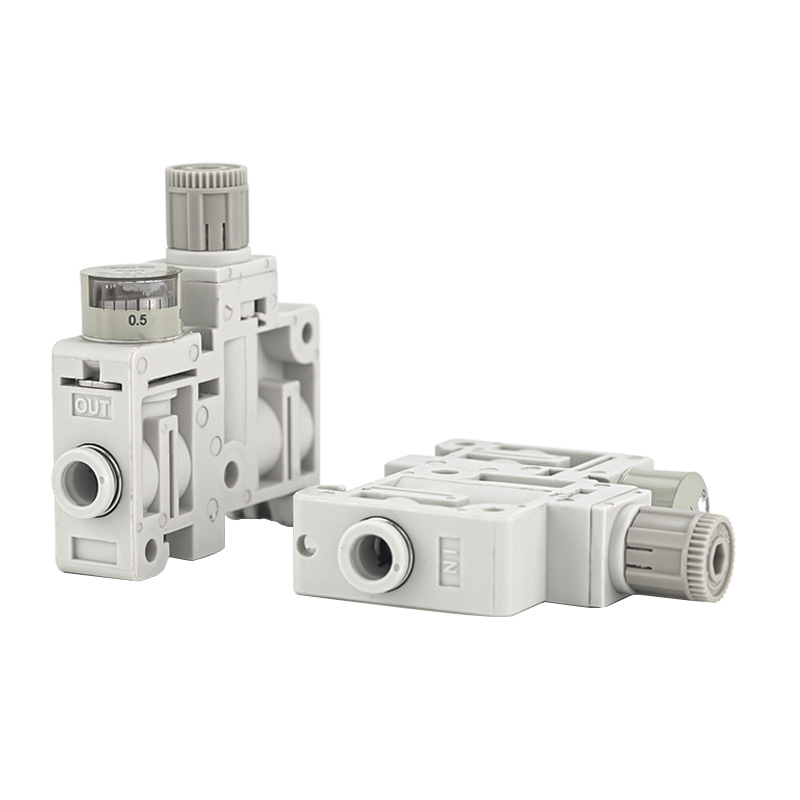

ARM5 Series Ultra-Compact Pressure Regulator (ARM5S)

Merke:SOLH av Richge Technology

Produktposisjonering

     ARM5 enkel regulator modell ARM5S er en 14 mm ultrasmal direktevirkende stempeltrykkregulator med innebygd standard revers flow funksjon. Den har små dimensjoner, valgfri enkelt uavhengig installasjon eller manifold stablet sammenstilling, integrerte ett-trykks push-in kontakter og høypresisjon trykkjustering. Denne miniregulatoren er tilpasset pneumatiske miniatyrkretser med strenge krav til plassbegrensning.

Struktur og arbeidsprinsipp

     · Direktevirkende stempelkonstruksjon; avlastningsversjon som standard, ikke-avlastningsversjon valgfritt

     · Standard omvendt strømningsdesign tillater tilbakestrøm fra utløpsport til innløpsport

     · Integrerte push-in-fittings tilgjengelig i rett- og albuetyper for φ4, φ6, 5/32" og 1/4" rør

     · To monteringsløsninger: direkte panelmontering og DIN-skinnemontering

     · Ultralett kropp som bare veier 33 gram

Kjernenøkkelfunksjoner

     1. 14 mm ultrakompakt smalt husKroppens bredde er bare 14 mm, med volumet redusert til 1/7 av konvensjonelle AR20 standardregulatorer. Den passer sømløst inn i innebygd maskineri, kontrollpaneler og kompakte små jigger.

     2. Høypresisjon justerbart trykkJusterbart trykkområde dekker 0,05–0,7 MPa. Standard avlastningsmodell frigjør automatisk overtrykk for stabil utgang; valgfri modell uten avlastning gir overlegen trykkretensjonsytelse.

     3. Innebygd standard omvendt strømningsfunksjon Den interne kanalen åpnes automatisk når utløpstrykket overstiger innløpstrykket. Den kan installeres direkte nedstrøms for magnetventiler for å forenkle den generelle luftkretsen.

     4. Fleksible koblinger og flere monteringsmåter Rette og albuefittings er utskiftbare for innløps- og utløpsporter. Regulatoren støtter direkte festing og DIN-skinnestabling, med en valgfri sidemontert trykkmåler vurdert til 0,8 MPa.

     5. Korrosjonsbestandig og lang levetid Kombinert hus av harpiks og aluminiumslegering motstår korrosjon. Gjeldende omgivelsestemperatur varierer fra -5℃ til +60℃. Smørefri drift sikrer stabil langsiktig sykkelytelse.

Teknisk spesifikasjonstabell

Modellkodeforklaring

Eksempel: ARM5SA-07-A

     · ARM5S: Enkelt uavhengig regulatororgan

     · A: DIN-skinnefeste; B: Direkte panelmontering

     · 07: Fittingskonfigurasjon (inn rett + OUT rett for φ6-rør)

     · A: Utstyrt med sidetrykkmåler; blank = uten måler

Typiske applikasjonsscenarier

     Miniatyr automasjonsutstyr og presisjonsjigger for 3C elektronikk, medisinsk utstyr og små roboter Utstyrsoppsett med ekstremt begrenset installasjonsplass Mikrostrømpresisjonskontroll: luftblåsing, vakuumsuging, væskedispensering og posisjonsaktivering Flerkrets manifold stablesystemer, støtter opptil 10 tilkoblede stasjoner Serieinstallasjon bak magnetventiler som benytter reverserte strømningsegenskaper.

Sammendrag av én setning

     ARM5S minitrykkregulator har en 14 mm ultrasmal stempelstruktur, standard omvendt strømningsdesign, integrerte push-in fittings, enkel-/manifoldmontering og kun 33 g lettvektshus, og fungerer som den foretrukne løsningen for mikropresisjon pneumatisk trykkkontroll. Richge Technology Meta Description: Richge ARM5S miniatyr pneumatisk regulator med standard revers flow, DIN-skinne manifoldfeste, lett 33g design for små presisjonsautomatiseringskretser.
