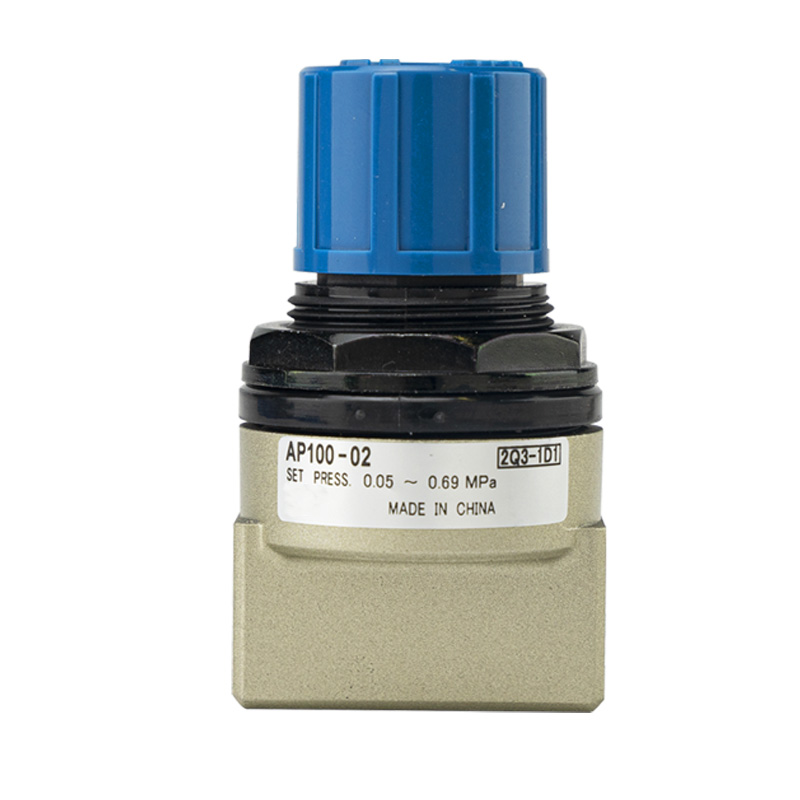

Kompakt trykkavlastningsventil i AP100-serien

Merke:SOLH av Richge Technology (睿其格科技)

Produktposisjonering

     AP100-serien er en direktevirkende fjærkompakt avlastningsventil for pneumatiske miniatyrkretser. Den blåser automatisk ut overflødig luft for å stabilisere systemtrykket når trykket overstiger forhåndsinnstilt verdi. Med ministørrelse og enkel trykkjustering, fungerer den som overtrykksbeskyttelse og øvre grensetrykkkontrollkomponent for kompakt pneumatisk utstyr.

Struktur og arbeidsprinsipp

     --Struktur: Direktevirkende fjærreturavlastningsdesign uten pilotkontroll

     --Arbeidslogikk Lukket tilstand: Systemtrykk lavere enn innstilt verdi Åpen tilstand: Systemtrykket når eller overskrider innstilt verdi, luftutløp til omgivelsestilstand Tilbakestillingstilstand: Ventilen lukkes igjen når trykket faller under forhåndsinnstilt terskel

     --Enkel mekanisk montering sammensatt av justeringsknapp, fjær og spole

     --Påminnelse: Ikke sertifisert som JIS standard sikkerhetsventil, kun for trykkregulering og kretsovertrykkskontroll

Kjernenøkkelfunksjoner

1. Ultrakompakt lettvekts enkeltenhet

     Total dimensjon 69×40 mm, nettovekt kun 0,12 kg. Uavhengig enkeltkroppsdesign støtter direkte installasjon, perfekt egnet for smale og innebygde utstyrsoppsett.

2. Låsbar verktøyfri justeringsknapp

     Blå toppknott realiserer direkte trykkinnstilling uten ekstra verktøy. Låsestruktur forhindrer utilsiktet trykkskifte forårsaket av vibrasjoner eller feilbetjening for stabil langtidsdrift.

3. Doble justerbare trykkområder og høy relieffstrøm

     Standard modell justerbart område: 0,05–0,69 MPa Lavtrykk X201 versjon: 0,02–0,2 MPa Maksimalt tillatt arbeidstrykk treffer 1,0 MPa; stor intern strømningskanal sørger for rask trykkutløsning.

4. Diversifiserte gjengealternativer og fleksibel montering

     Tilgjengelige portstørrelser: 1/8"(01), 1/4"(02) Tilpassbare gjengestandarder: Rc, NPT, G-gjenge To installasjonsmåter: direkte gjenget montering eller brakettfeste. Klar IN/OUT-merking sikrer enveis installasjon av luftstrøm.

5. Korrosjonsbestandig og stabil Lang levetid

     Ventilhus i formstøpt aluminiumslegering med bred temperaturtoleranse fra -5℃ til +60℃. Designet for tørr trykkluft, smørefri drift reduserer vedlikeholdskostnadene.

Tabell med tekniske spesifikasjoner

Definisjon av modellkode

Eksempel: AP100-02-B-N

     --AP100: Produktbaseserie

     --01 / 02: Tilsvarende portdimensjon

     --B: Utstyrt med monteringsbrakett; blank = uten parentes

     --N: NPT-tråd; blank = standard Rc-tråd; F = G tråd

     --Suffiks X201: Lavtrykksjusteringsversjon

Typiske applikasjonsscenarier

     Sylinderbuffer og endeposisjon støtdemping Overtrykksbeskyttelse for nedstrøms trykkregulatorer Kompakte jigger og lite automatiseringsutstyr for 3C, elektronisk og medisinsk industri Øvre trykkgrenselåsing for generelle pneumatiske luftkretser Laboratorietester og eksperimentelle rørledninger som krever øvre grense for konstant trykk.

Sammendrag av én setning

     AP100 uavhengig kompakt avlastningsventil integrerer låsbar knottjustering, 0,05–0,69 MPa justerbart område og direkte monteringsstruktur, som er den optimale løsningen for øvre trykkgrensekontroll av miniatyrpneumatiske systemer.
