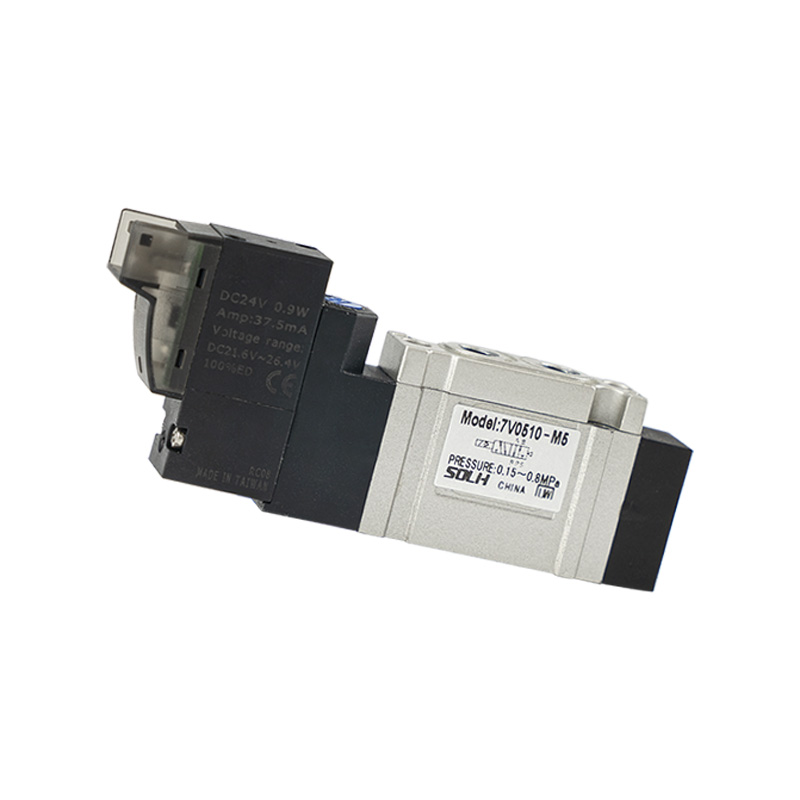

7V Series Compact Pilot operert 5/2 & 5/3 magnetventil

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH 7V-serien er en kompakt pilotstyrt retningsmagnetventil som dekker 5/2-veis og 5/3-veis funksjoner, spesielt designet for generelle standard pneumatiske kretser. Ved å ta i bruk intern sentralisert eksosstruktur med optimert strømningskanal, leverer den bemerkelsesverdig stor strømningskapasitet, rask svitsjerespons og lavt strømforbruk. Den kan brukes frittstående eller settes sammen til manifoldventilbanker for sentralisert kontroll av flere sylindere.

Kjernestruktur og funksjonell klassifisering

 1. Port og posisjonsfunksjonsdefinisjon:

   1.1  5/2-veis magnetventil: 1 innløp P, 2 arbeidsporter A/B, 2 eksosporter R/S

     -- 10 suffiks: Enkel spole enkel solenoid fjærretur

     -- 20 suffiks: Dobbel spole dobbel solenoid låsetype

   1,2 5/3-veis dobbelspole magnetventil (3 sentrale kjernefunksjoner)

     -- 30C Senter lukket: Alle porter er fullstendig forseglet i midtposisjon for å låse sylindertrykk for klemmehold

     -- 30E Center Exhaust: A & B koblet til eksos R/S for å frigjøre gjenværende trykk trygt

     -- 30P Sentertrykkforsyning: P koblet til både A og B, begge sider av sylinderen opprettholder lufttrykket

  2. Drive & strukturell funksjon

     -- Drive Type: Pilotdrevet design, lavt oppstartstrykk, ultrarask respons og stor strømningseffekt

     -- Innvendig sentralisert eksos: Pilotluft trekkes ut jevnt via hovedavtrekksporter R/S, rene og ryddige rør uten spredt piloteksos

Seriestørrelse og strømningsparametertabell

Universelle generelle tekniske spesifikasjoner

     -- Driftstrykkområde: 0,15 ~ 0,8 MPa

     -- Bevis testtrykk: 1,2 MPa

    -- Driftstemperatur: -20 ℃ ~ +70 ℃ (ingen ising i lufttilførselen)

     -- Bytteresponstid: ≤50 ms

     -- Maks driftsfrekvens: 5 Hz

     -- Spolestrømforbruk: DC = 0,7W; AC = 1,1VA

     -- Standard spenningsalternativer

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Beskyttelsesgrad: IP40 støvbestandig

     -- Ventilhusmateriale: Pressstøpt aluminiumslegering

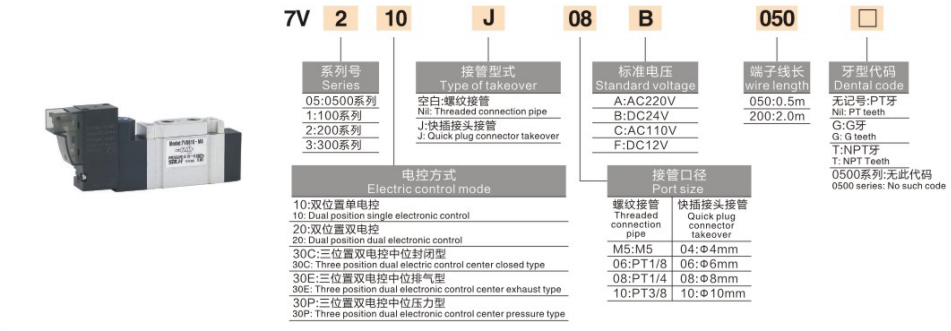

Komplett modellnavneregel

  1. Eksempelmodell: 7V210J08B050

     -- 7V: Seriekode for pilotbetjent 5/2 og 5/3 kompakt magnetventil

     -- 2: Størrelseskode (2 = 7V200-serien, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Kretsfunksjon

        10=5/2 enkel spole; 20=5/2 dobbel spole; 30-serien = 5/3 tre-posisjon

     -- J: Porttilkoblingsskjema; J = push-in hurtigmontering, blank = standard gjengeport

     -- 08: Portstørrelseskode (08 = 1/4")

     -- B: Spolespenningskode (B=DC24V, A=AC220V)

     -- 050: Kabellengdekode (050 = 0,5 meter kabel)

Vanlige standard referansemodeller

  1. 5/2 to-posisjonsserie

     -- Enkel spiralfjærretur: 7V110-06 (1/8", DC24V)

     -- Dobbel spolelås: 7V220-08 (1/4", AC220V)

  2. 5/3 treposisjonsserie

     -- Sentrert lukket trykkholding: 7V130C-06

     -- Senter eksostrykkutløser: 7V230E-08

     -- Senter med dobbel port under trykk: 7V330P-10

Kjerneproduktfordeler

  1. Forbedret ytelse med høy flyt

     -- Optimalisert intern strømlinjeformet løperdesign, strømningskapasitet økt med rundt 30 % sammenlignet med tradisjonelle magnetventiler i 4V-serien, noe som gir raskere sylinderforlengelse og tilbaketrekningshastighet.

  2. Fleksibel flerveis installasjon og alternativer for to porter

     -- Støtter horisontal og vertikal montering; to tilkoblingsmoduser: standard gjengeport eller hurtig innskyvning for rask montering av rør.

  3. Manifold integrert modulær design

     -- Kompatibel med multistasjons manifoldventilbase, flere ventiler stablet sammen for å spare skapinstallasjonsplass og forenkle oppsett av hovedluftrør.

  4. Ultra-laveffektspole

     -- Lavwatts spoledesign reduserer varmegenerering, egnet for langsiktige kontinuerlige arbeidsforhold med energi med lavere energiforbruk.

  5. Ultralang levetid

     -- Presisjon intern spole og tetningsstruktur, stabil ytelse opptil millioner av byttesykluser med minimalt vedlikehold.

Sammendrag av én setning

     SOLH 7V kompakt pilotbetjent magnetventil dekker hele 5/2 enkelt/dobbelt spole og 5/3 tre senterfunksjonsvarianter med M5~3/8" komplette portstørrelser, med 30 % høyere strømning enn konvensjonelle 4V-serier, lavt strømforbruk og manifold stabelbar design som universell retningskontrollventil for alle standard kretsautomatiserte pne.
