50-VFE / 50-VPE-serien Pilotopererte eksplosjonssikre magnetventiler

Merke:SOLH av Richge Technology

 I. Produktoversikt

     SOLH 50-serien er en flammesikker pilot-operert eksplosjonssikker magnetventil-produktlinje delt inn i to kjernemodeller:

     --50-VFE: 5/2-veis flammesikker magnetventil

     --50-VPE: 3/2-veis flammesikker magnetventil

     Hele serien er sertifisert med Ex d Ⅱ BT4 flammesikker sertifisering, obligatorisk Kina Ex-CCC eksplosjonssikker sertifisering og internasjonal TIIS eksplosjonssikker godkjenning, med IPX6 vanntett og støvtett vurdering. Den er egnet for brennbare og eksplosive gassmiljøer i sone 1 og sone 2, inkludert belegg, litiumbatteri, kjemikalier, blekk, støvemballasje og utstyr som støtter olje og gass.

     Alle spoler deler ensartet 3,5 W strømforbruk, smørefri design og støtter to installasjonsformer: individuell gjenget montering og multistasjons manifoldventiløye.

Kjerneskille mellom to modeller

     --50-VFE: For toveisdrift av dobbeltvirkende sylindre

     --50-VPE: Kompatibel med vakuumundertrykk og enkeltvirkende sylinderkretser

     Det eksplosjonssikre huset og spolene er fullt utskiftbare mellom de to modellene, mens ventilluftpassasjer og manifoldbaser er fullstendig ikke-utskiftbare.

2. Universelle eksplosjonssikre standardspesifikasjoner (gjelder begge modellene)

2.1: Eksplosjonssikkerhetsparametere

     --Eksplosjonsmerke: Ex d Ⅱ BT4 Gb (Maks overflatetemperatur T4: 135℃); valgfri lavtemperatur T5 / T6 versjoner

     --Beskyttelsesklasse: IPX6, motstandsdyktig mot vannstrålesprut, stabil i fuktige og støvete verkstedmiljøer

     --Sertifiseringer: Kina obligatorisk Ex-CCC, japansk TIIS, IEC internasjonal eksplosjonssikker standard, RoHS miljøoverholdelse

     --Farlige soner: Gasseksplosjonssone 1, sone 2; kompatibel med arbeidsmiljøer med etylen, propylen, malingsløsningsmidler og brennbart støv

     -- Kablingsalternativer: T-type metall flammesikker kabelgjennomføring, L-type flammesikker stikkontakt ledningsbokser for å forhindre elektrisk gnistlekkasje

     --Spolespenninger: DC24V / DC12V, AC220V / AC110V; konstant 3,5W spoleeffekt, lav varmeutvikling for eksplosjonssikkerhet

2.2 Generelle mekaniske parametere

     -- Arbeidsmedium: Tørr ren trykkluft, inert gass; vakuumdrift kun tilgjengelig for 50-VPE

     --Smøring: Smørefri, matchet med AFC oljefri luftkombienhet; AC/BC oljetåke trippelenheter er forbudt for vakuumkretser

     --Manuell overstyring: Push-type manuell pinne, låsbar / ikke-låsbar valgfri for kretstesting under strømav-status

     --Installasjon: Ventilen kan monteres i alle vinkler uten tyngdekraftsbegrensning

     --Maks byttefrekvens: 1Hz syklus; Responstid ≤45ms (testet under 0,5 MPa standard lufttilførsel)

     --Driftstemperatur: T4 versjon: -10 ℃ ~ +50 ℃; T6 lavtemperaturversjon: -10℃ ~ +40℃ (ingen intern ising tillatt)

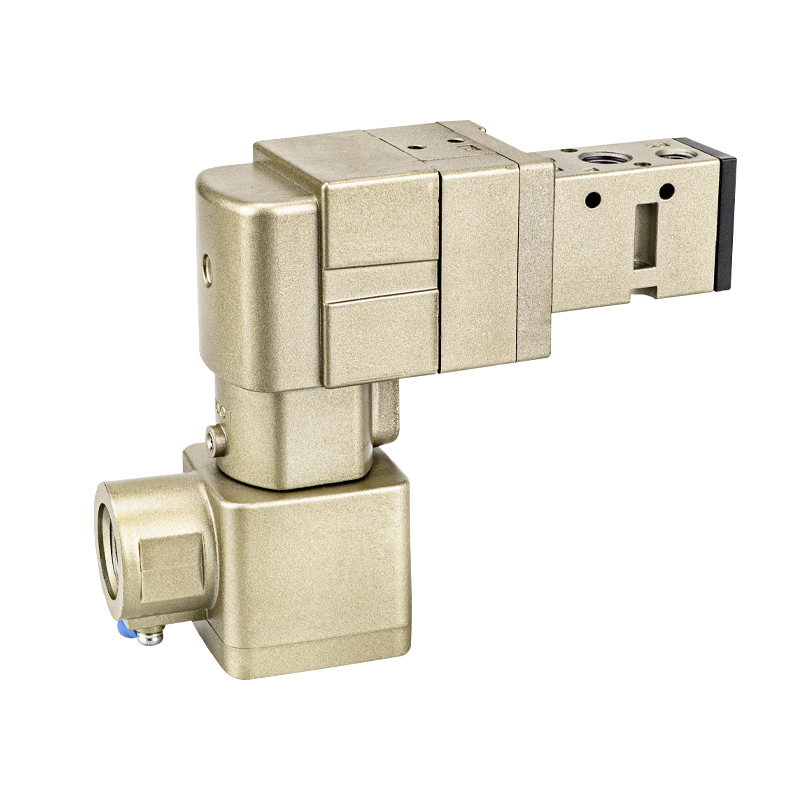

3.  50-VFE-serien 5-ports eksplosjonssikker magnetventil (50-VFE3000 / 5000-serien)

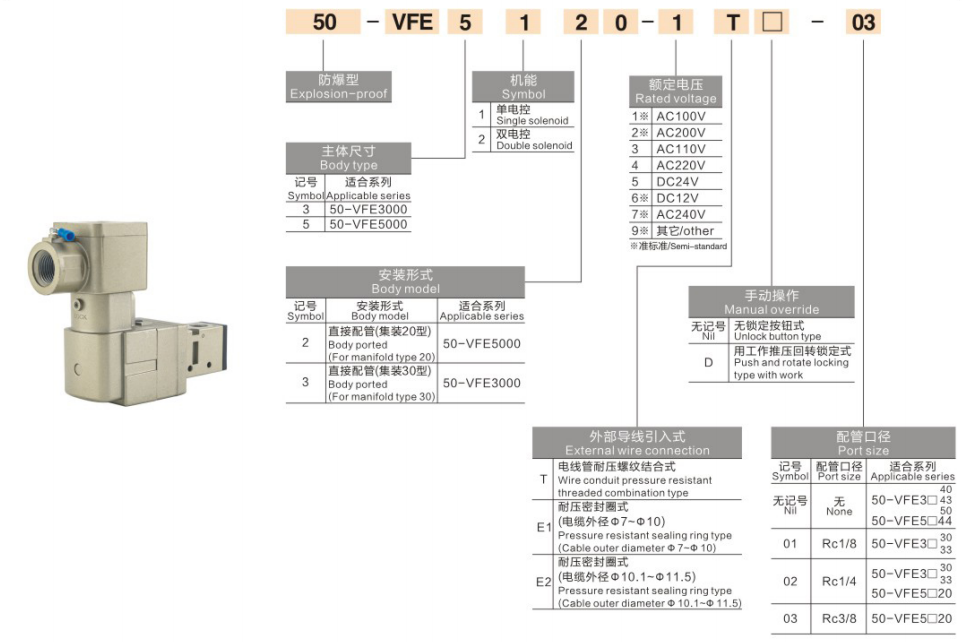

3.1 Modellkodedefinisjon (eksempel: 50-VFE51201T)

     --50: Flammesikret seriekode

     --VFE: 5/2-veis elastisk tetning pilotspoleventil

     --5: 5000 høy strømningsspesifikasjon

     --1: Enkel magnetfjærretur

     --2: Gjenget direkte montering

     --0: Standard konfigurasjon

     --1: G1/4 port gjenger

     --T: Metall flammesikker kabelgjennomføring

Modellunderspesifikasjoner

     --50-VFE3000:Kompakt lavflyt, effektivt seksjonsareal 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Mainstream standard flow, effektivt seksjonsareal 45mm², Cv=2,5, G1/4 mainstream port

3.2 Struktur og luftkretslogikk (5/2-veis)

    --Portdefinisjon:P-tilførselsinntak, A-utgang, B-utgang, R1/R2 to uavhengige eksosporter; hovedventil + pilotventil sentralisert eksos, ingen separat piloteksosrør kreves for å forenkle ledningsoppsettet

     --Spolestruktur:Pilot spole elastisk forsegling; minimum 0,15 MPa trykkdifferensial nødvendig for å drive spolen, kan ikke skifte under vakuum undertrykk

Funksjonelle moduser

    --Syngele solenoid (suffiks 1):Energisert → P→A, B→R2; tilbakestilling av strøm av fjær → P→B, A→R1, enveis sylindertilbakestilling

    --Dobbel solenoid (suffiks 2):Låsende minnefunksjon, opprettholder ventilposisjonen etter strømbrudd, ideell for langvarige trykkholdende klemstasjoner

3.3 Matchende installasjonstilbehør

     --Gjenget montering:Direkte G1/8, G1/4 gjenget tilkobling, kompatibel med KQ2 push-in fittings og PU/PA pneumatisk slange

     --Manifoldventiløy:Dedikert 5-ports manifoldbase 50-VV5FE3 (for 3000-serien) / 50-VV5FE5 (for 5000-serien), støtter opptil 10 stasjoner sentralisert luftforsyning; manifoldluftkanaler passer kun til VFE-ventiler, blandet montering med VPE 3-portsventiler er forbudt

3.4 Typiske bruksområder (kun for dobbeltvirkende sylinderkretser)

     --Dobbeltvirkende overføring, stopper, stempling av klemsylindere på eksplosjonssikre produksjonslinjer

     --NAMUR pneumatisk kuleventil / spjeldventil aktuator koblingskontroll for kjemiske rørledninger

     --Sentralisert ventiløy-automatisering for belegnings- og litiumbatteristøvverksteder

     --Alle eksplosjonssikre pneumatiske systemer som krever toveis sylinderforlengelse og tilbaketrekking

3.5 Begrensningsmerknad

     Vakuumkretser er strengt forbudt. Uten tilstrekkelig trykkforskjell under negativt trykk kan ikke spolen forskyve seg, noe som fører til sugekopptap og sylinderfeil. Kun kompatibel med standard 0,2~0,9MPa positiv lufttilførsel.

4. 50-VPE-serien 3-ports eksplosjonssikker magnetventil (50-VPE500 / 700-serien)

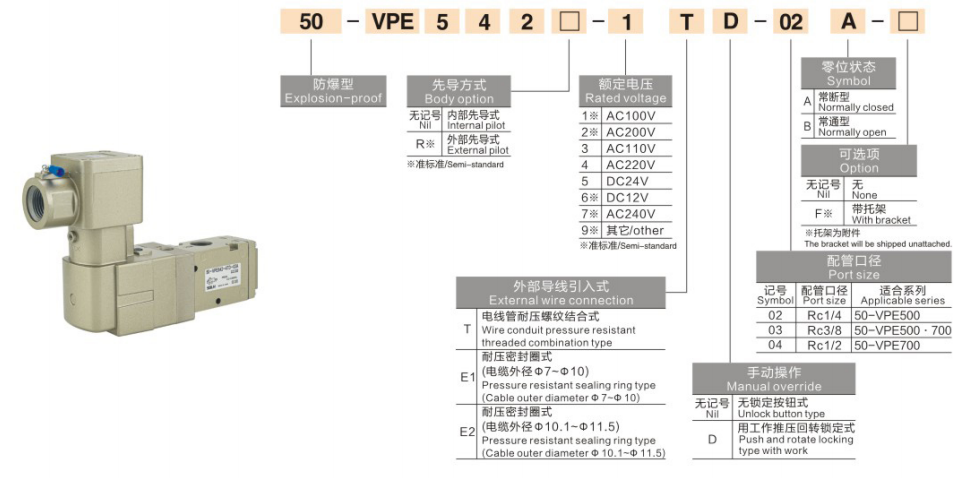

4.1 Modellkodedefinisjon (eksempel: 50-VPE54201T)

     --50: Flammesikret seriekode

     --VPE: 3/2-veis elastisk tetningspilotventil

     --542: VP500-spesifikasjon, gjenget normalt lukket NC

     --0: Standard konfigurasjon

     --1: G1/4 port gjenger

     --T: Metall flammesikker kabelgjennomføring

Modellunderspesifikasjoner

     --50-VPE500: Standard flow, effektivt seksjonsareal 41,4 mm², Cv=2,3, for konvensjonell vakuumhåndtering

     --50-VPE700: Høyflytende, effektivt seksjonsareal 72mm², Cv=4.0, for vakuumtransport av store ark og kartonger med flere hull

4.2 Struktur og luftkretslogikk (3/2 normalt lukket NC, NO cabriolet)

     --Port Definisjon: P-tilførselsinntak, A-utgang, R enkelt eksos; uavhengig piloteksosport PE. I høystøveksplosjonssikre soner kan utvendig rørføring lede eksosgass til sikre områder

     --Spolestruktur: Pilot-hardforseglet tallerkentype, null differensialtrykkoppstart, stabil drift under fullt vakuum ned til -101,2 kPa, dedikert flammesikker ventil for vakuumkretser

NC arbeidslogikk (NO-funksjon kan byttes)

     --Energi: P koblet til A for lufttilførsel, R lukket; vakuumgenerator produserer undertrykk, enkeltvirkende sylinder strekker seg

     --Strøm av: P kuttet, A kobles automatisk til R for trykkavlastning; sugekopp øyeblikkelig vakuumbrudd, enkeltvirkende sylinderfjær trekkes automatisk inn. Arbeidsstykker frigjøres når eksplosjonssikkert utstyr slås av for å forbedre driftssikkerheten

4.3 Matchende installasjonstilbehør

     --Direkte gjenget montering: M5, G1/8, G1/4 gjengeporter, direkte installert oppstrøms for vakuumgeneratorer

     --Dedikert vakuummanifoldøy: 3-ports eksklusiv base 50-VV3PE med uavhengige luftkanaler, kan ikke blandes sammen med 5-ports VFE-ventiler

4.4 Kjernefordeler (kun kompatibel flammesikker ventil for vakuumeksplosjonssikre kretser)

     -- Null differensialtrykkoppstart, kompatibel med både vakuumundertrykk og standard positivt trykk arbeidsforhold

     --Automatisk trykkavlastning ved strømtap; arbeidsstykker frigjøres når eksplosjonssikkert utstyr stopper for å unngå klemskade eller fallfare

     --Ultra-lav lekkasje tallerkenpakning, ingen sugedemping under langvarig vakuumadsorpsjon

4.5 Typiske bruksområder

     --Eksplosjonssikker vakuumhåndtering: ZU/ZB vakuumgenerator + ZPT buffer sugekopp for litiumbatteri, belegg og mateksplosjonssikkert materialehenting

     --Enkeltvirkende fjærretursylindere for løfting, fastspenning og utstøting enkel verktøy

     --Negativ trykkadsorpsjonsoverføring av film, kartonger og glassplater i brennbare og eksplosive verksteder

     -- Avskjærings- og vedlikeholdskretser for lufttilførsel for eksplosjonssikkert utstyr

5. Sammenligningstabell: 50-VFE VS 50-VPE

6. Standard eksplosjonssikker komplett pneumatisk kretsmatching

     --Krets1: Eksplosjonssikker vakuumhåndtering (50-VPE54201T):  Oljefri eksplosjonssikker luftkombinasjon AFC2000 → 50-VPE54201T → PU6-rør → ZU rett vakuumgenerator + ZPT buffer sugekopp

    --Krets 2: Eksplosjonssikker dobbeltsylinderoverføring (50-VFE51201T):  Eksplosjonssikker lufttrippelenhet AC2000 → 50-VFE51201T 5-ports ventiløy → PU8-rør → SC/SDA dobbeltvirkende eksplosjonssikker sylinder

    --Krets 3: Eksplosjonssikker enkeltvirkende klemmejigg:  Eksplosjonssikker trykkregulator AR → 50-VPE500 → PU4 mikrorør → MAL mini enkeltvirkende sylinder

7. Spesifikasjoner for valg og eksplosjonssikker sikkerhet

    --Vakuumkretser må kun bruke 50-VPE:  Spolestrukturen til 50-VFE kan ikke skifte uten trykkforskjell; bruk av den til vakuumkretser fører til fullstendig feil og sikkerhetsrisiko for arbeidsstykket. AC/BC trippelenheter med oljetåkegeneratorer er strengt forbudt for vakuumsystemer, da oljeforurensning vil blokkere VPE-ventilen og forårsake lekkasje.

    --Dobbeltvirkende sylindere må bruke 50-VFE 5-ports ventil:  3-ports VPE gir kun enkelt luftutgang og kan ikke realisere sylinderforlengelse og tilbaketrekk toveis bevegelse; den kan ikke erstatte 5-ports ventiler.

     --Blandet montering av manifoldbaser er forbudt:  5-ports VFE-base og 3-ports VPE-base har uavhengige luftkanalåpninger. Kryssinstallasjon vil føre til luftlekkasje i full krets og utstyrsfeil.

    --Maobligatoriske eksplosjonssikre kablingsregler:  Originale fabrikk T-type metall flammesikre kabelgjennomføringer må brukes med tett forseglede kabler; ingen synlige metallkontakter inne i ledningsbokser. Uautorisert utskifting med vanlige plaststikkontakter er forbudt. Hvis pilot-PE-eksosporten trenger ekstern drenering, må rørledninger føre eksosgass til utpekte eksplosjonssikre sikre soner for å unngå akkumulering av brennbar gass.

    --Lufttilførsel front-end filtreringskrav:  AF/AFC luftfilter (5μm presisjon) må installeres oppstrøms eksplosjonssikre ventiler. Støv og vanndamp som kommer inn i ventilhuset vil føre til at spolen setter seg fast, noe som kan utløse forbrennings- og eksplosjonsfare under eksplosjonssikre arbeidsforhold.

     --Regelverk for vedlikehold og overhaling:  Steng av oppstrøms HSV manuell kuleventil og eksos gjenværende rørledningstrykk før demontering for vedlikehold. Demontering av eksplosjonssikkert hus under spenning eller trykk er forbudt; skadede flammesikre overflater vil ugyldiggjøre alle eksplosjonssikre sertifiseringer.

8. Industrielle bruksområder

     Eksplosjonssikre belegg- og monteringslinjer for litiumbatterier, automatisering av malingssprøyting, automatisk kontroll av kjemiske rørledningsventiler, støvverksteder for blekktrykk, produksjonslinjer for mateksplosjonssikker emballasje, olje- og gassstøttende pneumatiske aktuatorer, farmasøytisk rent eksplosjonssikkert utstyr, eksplosjonssikre manipulatorer for sortering av støvmaterialer.

Sammendrag av én setning

     SOLH 50-serien flammesikre pilotmagnetventiler delt inn i 50-VFE 5-ports spoletype for dobbeltvirkende sylindre og 50-VPE 3-ports tallerkentype for vakuum- og enkeltvirkende sylindre, sertifisert Ex d II BT4 / CCC / TIIS med IPX6-klassifisering, fungerer som sertifisert sikker 1 eksplosiv løsning for Zone 1 flammbar pneumatisk bryter industrielle produksjonslinjer.
