4H Series 5/2 & 5/3-veis manuell spakventil | Håndbetjent retningskontrollventil

Merke: SOLH by Richge Technology | 5/2 5/3-veis håndspak pneumatisk ventil for manuell feilsøking og sikkerhetsstopp

1. Produktoversikt og kjernestruktur

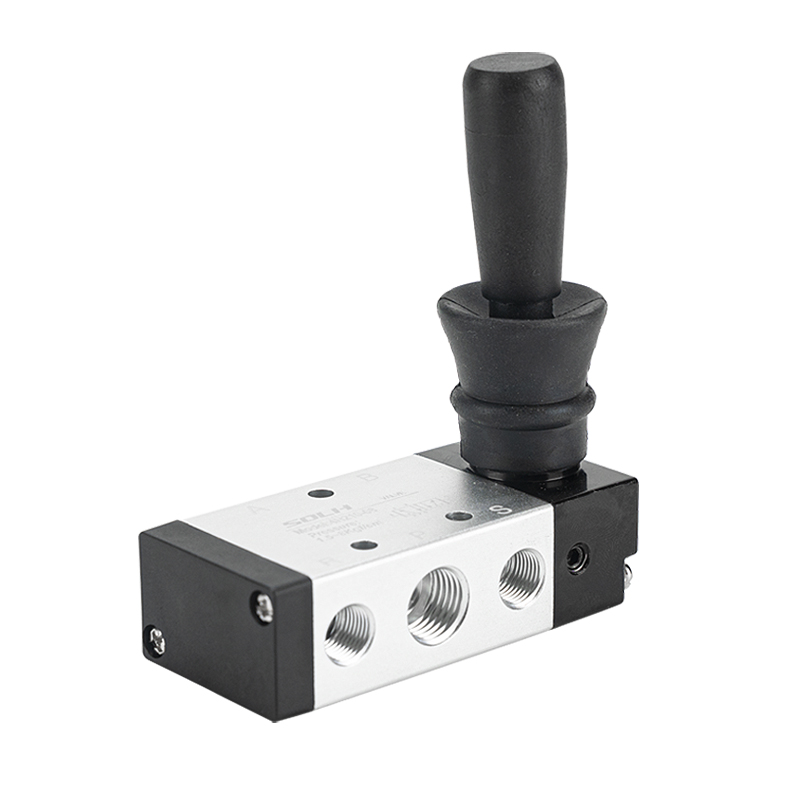

     SOLH 4H-serien er en AirTAC-standard5/2-veis og 5/3-veis manuell spak retningsreguleringsventil, også kjent som håndbetjent spoleventil. Den bytter pneumatiske kretser utelukkende ved manuell spakbetjening uten elektriske eller pneumatiske kontrollsignaler. Mye brukt for manuell feilsøking av utstyr, nødstopp og sylinderjogkontroll, den har en presisjonsspolestruktur og slitesterk aluminiumslegering med doble posisjoneringsmoduser for tilbakestilling av fjær og stålkulelåsing. Fullt utskiftbar med 4V magnetventiler og 4A pneumatiske ventiler, er det en universell manuell kontrollkomponent for standard pneumatiske systemer.

  1.1 Standard 5-ports grensesnittdefinisjon

     • P Port: Hovedinntaksport for trykkluft

     • A/B-arbeidsporter: Doble utgangsporter for tilkobling av dobbeltvirkende sylindre for å kontrollere forlengelses- og tilbaketrekningsslag

     • R/S eksosuttak: Trykkavlastende eksosåpninger, kompatibel med standard lyddemperinstallasjon for støyreduksjon

     • Kjøremodus: Rett manuell spakbryteroperasjon

     • Strukturell funksjon: Høypresisjon spoletype, kropp av aluminiumslegering med høy styrke, tilbakestilling av fjær / stålkuleposisjoneringsstruktur for stabil drift

2. 5/2-veis manuell spakventil (to posisjoner)

  2.1 fjær manuell tilbakestillingstype (4H210/310/410)

     • Arbeidsprinsipp: Vri på spaken for å reversere luftkretsen; spaken tilbakestilles automatisk med fjærkraft etter at du slipper hendene.

     • Kjerneegenskaper: Øyeblikkelig tilbakestilling med håndfrigjøring, utmerket ytelse mot feilbetjening og høy driftssikkerhet.

     • Typisk modell: 4H210-08 (G1/4 port, 5/2-veis fjær tilbakestilling manuell ventil)

  2.2 Manuell låsetype (4H210L/310L)

     • Arbeidsprinsipp: Utstyrt med spak selvlåsende struktur. Ventilen opprettholder den reverserte posisjonen etter veksling og trenger manuell tilbakestilling for å gå tilbake.

     • Kjerneegenskaper: Stabil posisjonering og langsiktig posisjonsholding, som effektivt forhindrer utilsiktet berøring og feilbetjening, egnet for langvarige arbeidsforhold.

     • Typisk modell: 4H210L-08 (G1/4 port, 5/2-veis låsende manuell ventil)

3. 5/3-veis manuell spakventil (tre posisjoner)

  4H230/330/430-serien 5/3-veis manuelle ventiler tar i bruk dobbel-stabil stålkuleposisjoneringsdesign, med tre profesjonelle midtposisjonsfunksjoner for å møte avanserte pneumatiske kontrollkrav.

     • Lukket senter (C-type): Helt lukket i midtstilling. Realiserer sylinderlåsing, trykkholding og anti-fall beskyttelse for hengende og vertikale stasjoner.Typisk modell: 4H230C-08

     • Eksossenter (E-type): A/B-arbeidsporter kommuniserer med eksosåpninger i midtposisjon. Systemet frigjør fullt trykk, og muliggjør fri flyting av sylinderen, manuell feilsøking av utstyr og sikkerhetsbeskyttelse.Typisk modell: 4H230E-08

     • Trykksenter (P-type): P luftinntak kommuniserer med A/B-porter i midtposisjon, og konverterer dobbeltvirkende sylinder til enkeltvirkende utgang for synkron fastspenning og kraftbalansekontroll.Typisk modell: 4H230P-08

4. Standard modellkodingsregler og vanlige modeller

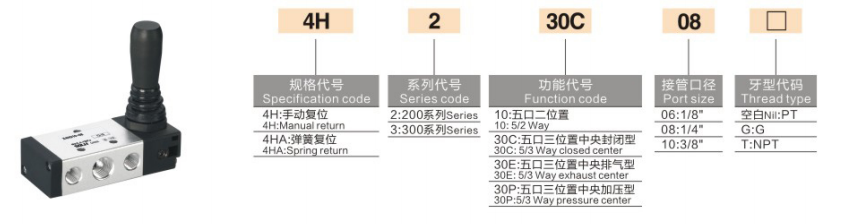

 1. Kodelogikk: 4H [Størrelseskode] [Funksjonskode] - [Portstørrelse]

  2. Vanlige vanlige modeller

     • 4H210-08: 5/2-veis fjærtilbakestilling, G1/4 port universal manuell ventil

     • 4H210L-08: 5/2-veis selvlåsende langtidsholdetype

     • 4H230C-08: 5/3-veis lukket senter, sylindertrykkholde- og låsemodell

     • 4H310-10: 5/2-veis fjærtilbakestilling, G3/8 storstrøms manuell kontrollventil

5. Tekniske parametre for universell kjerne

6. Kjerneproduktfordeler

     • Ren manuell eksplosjonssikker sikkerhetsytelse: Ingen elektriske komponenter og strømforsyning kreves, null gnistrisiko. Perfekt egnet for feilsøking av utstyr, nødstopp og manuell kontroll i brennbare, eksplosive og støvete omgivelser.

     • Doble posisjoneringsmoduser for fullstendige scenarier: Fjærtilbakestillingstype for umiddelbar sikkerhetstilbakestilling og anti-feilfunksjon; låsetype for langsiktig stabil posisjon, som dekker korttidsjogging og langtidsarbeidsforhold.

     • Allsidige mellomfunksjoner i tre posisjoner: Utstyrt med C/E/P tre midterste moduser for å realisere sylinderlåsing og trykkholding, systemsikkerhetstrykkavlastning og synkron klembalansekontroll.

     • Fleksibel og universell installasjon: Støtter panelmontering og sokkelmontering med fastmontering i flere vinkler. Helt universal og utskiftbar med 4V elektriske reguleringsventiler og 4A pneumatiske reguleringsventiler i installasjonsmål.

     • Stabil og holdbar drift: Presisjonsspoletilpasning og stålkuleposisjoneringsstruktur sikrer klar håndfølelse, skarp rygging, lav friksjon og lang levetid.

7. Typiske applikasjonsscenarier

     • Manuell feilsøking, joggedrift og vedlikeholdssikkerhetskontroll av dobbeltvirkende sylindre

     • Sikkerhetsdørsperre og nødstopp pneumatiske kretser, manuell kontroll for eksplosjonssikre soner

     • Manuell reverseringskontroll for ikke-strømutstyr og automatiserte produksjonslinjer

     • Utskifting og feilsøking på stedet av 4V elektromagnetiske ventiler og 4A pneumatiske ventiler for fleksibel veksling av elektrisk/pneumatisk/manuell kontrollmodus

Sammendrag av én setning

     SOLH 4H-serien er en universell 5/2 og 5/3-veis manuell spakventil med tilbakestilling/låsing av dobbel posisjon og C/E/P tre midtfunksjoner. Med ren manuell sikkerhetsdrift og 4V/4A full utskiftbarhet, er det standard håndbetjent ventil for pneumatisk system manuell feilsøking og sikkerhetsnødstoppkontroll.
