2V-serien 2/2-veis messing væskemagnetventil | Direkte skuespill og pilotoperert

Merke: SOLH by Richge Technology

1. Produktoversikt og kjerneklassifisering

     SOLH 2V-serien er en profesjonell2/2-veis væskemagnetventil designet for universell væskekontroll av luft, vann og olje. Den er delt inn i to kjernestrukturtyper:2V025 direktevirkende type og2V130/2V250 diafragma pilotoperert type. Ved å ta i bruk høykvalitets ventilhus i messing med førsteklasses tetningsmaterialer, har serien nulltrykks oppstartsalternativ, stor strømningskapasitet, rask respons og bred medium kompatibilitet. Den fungerer som den generelle væskekontrollventilen for automatiserte vannkretser, luftrørledninger, vakuumsystemer og smøreutstyr.

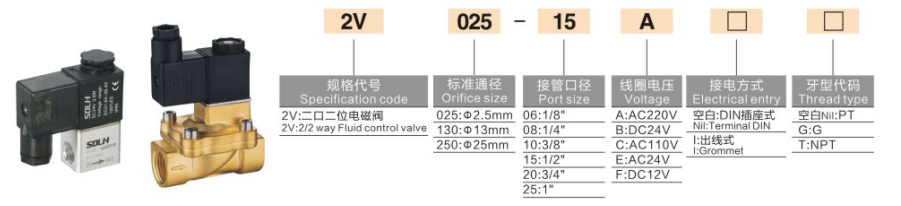

2. Fullfør modellkodingsregler

 1. Full kodingslogikk: 2V - Åpningsstørrelse - Gjengeport - Kablingstype - Spenning

 2. Eksempler på standardbestilling

     • 2V025-08-DC24V: φ2,5 mm åpning, G1/4 gjenger, standard DIN-kontakt, DC 24V

     • 2V130-15W-AC220V: φ13 mm åpning, G1/2 gjenger, ledningsuttak, AC 220V

3. To kjernestrukturtyper og retningslinjer for valg

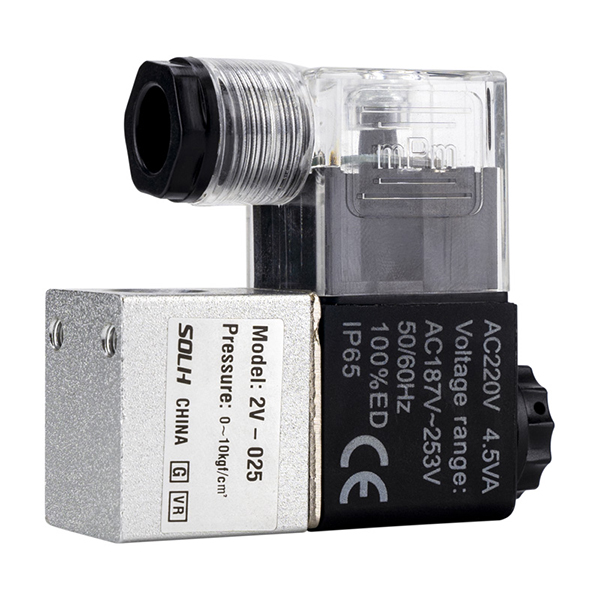

  3.1 2V025 Direktevirkende type | Null trykkstart

    Kjernefordel: Fullt operativ ved 0MPa null trykk

     • Arbeidsprinsipp: Den elektromagnetiske spolen trekker direkte i jernkjernen for å åpne ventilporten, og oppnår full åpnings- og lukkingskontroll under null trykkforskjell uten middels trykkassistanse.

     • Åpning og flyt: φ2,5 mm åpning, CV-verdi = 0,23

     • Portspesifikasjon: G1/8 (06), G1/4 (08)

     • Trykkområde: 0 ~ 1,0 MPa, støtter oppstart med null trykk

     • Tetningsmateriale: Standard VITON fluorgummi, utmerket motstand mot olje, vann og svak syrekorrosjon

     • Kroppsmateriale: Kompakt ventilhus i messing med høy presisjon

     • Gjeldende scenarier: Væskekontroll med liten strømning, null/lavtrykk start-stopp, vakuumkretsbryter, miniatyrvannkjøling og sprøytesystemer

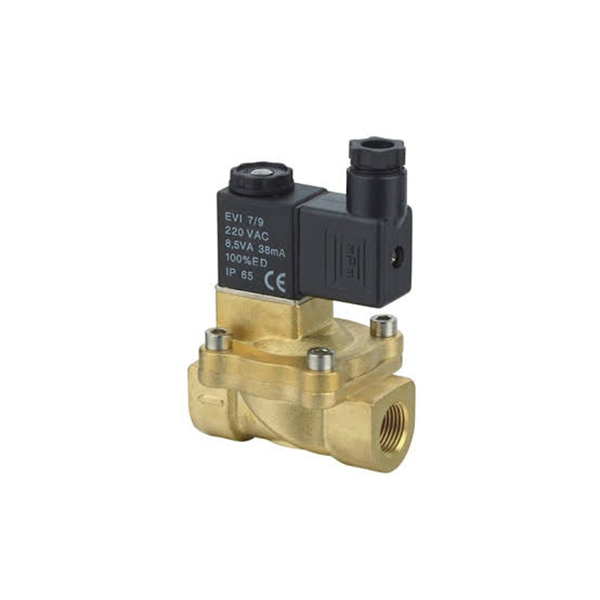

  3.2 2V130 / 2V250 membranpilotoperert type | Differensialtrykkstart

    Kjernefunksjon: Stor strømning, lavt strømforbruk, krever minimal trykkforskjell

     • Arbeidsprinsipp: Trykkavlastning gjennom pilothullet gjør at middels trykk kan åpne membranen for ventilåpning.Minimum oppstartstrykkforskjell: 0,05 MPa (0,5 bar), kan ikke åpne under null trykk.

     • 2V130 spesifikasjon: φ13 mm åpning, CV=6,2; Porter: G3/8 (10), G1/2 (15)

     • 2V250 spesifikasjon: φ25 mm åpning, CV=13; Porter: G3/4 (20), G1 tommer (25)

     • Trykkområde: 0,05 ~ 1,0 MPa

     • Tetningsmateriale: NBR nitrilgummi, optimal for rent vann og trykkluftmedier

     • Karosseri og spole: Fortykket slitesterk messingkropp, matchet med laveffektsspole med høy stabilitet

     • Gjeldende scenarier: Vannkretser med stor strømning, vanninntak til luftkompressor, vannforsyning til kjele, av- og på-kontroll for hovedgass/væskerørledning

4. Samlede generelle tekniske parametre

5. Sammenligning av 2V vs 2P-serien | Veiledning for valg av anti-feil

Utvalgsformel

     Null-trykk på-av-krav → Velg 2V025 / 2P; Stor strømning med vanntrykk → Velg 2V130 / 2V250; Smal plass og lavprisbudsjett → Velg 2P plastventil

6. Typiske applikasjonsscenarier

  6.1 2V025 Søknad

     • Vakuumgenerator luftkilde på-av-kontroll

     • Miniatyrutstyr kjølevannskrets

     • Automatiserte sprøyte- og mikrovannforsyningssystemer

     • Presisjonsutstyr for bytte av væske med liten strømning

  6.2 2V130 / 2V250 Applikasjon

     • Kjøler og industrielt kjølevannssystem

     • Luftkompressor vanninntakskontroll

     • Kjele automatisk vannpåfyllingssystem

     • Sentralisert lufttilførsel hovedrørledningsbryter

     • Storstrøms industriell vann- og gassirkulasjonskontroll

7. Matchende støttetilbehør

     • Front luftkildebehandling: Match AW-seriens lufttrykkregulerende filter for å stabilisere luftkilden og filterurenheter

     • Vakuumkretsmatching: Samarbeid med ZU-seriens vakuumgenerator for pålitelig luftkildeavskjæring

     • Rørledningsforbindelse: Match KQ2 hurtigkoblinger med utvendige gjenger for rask og lekkasjefri rørinstallasjon

Sammendrag av én setning

     SOLH 2V-serien 2/2-veis magnetventiler i messing dekker nulltrykks direktevirkende og pilotdrevne typer med stor strømning, med universell vann/luft/olje-kompatibilitet, rask respons og IP65-beskyttelse, og gir kostnadseffektive og stabile væskeav/på-løsninger for ulike industrielle automasjonssystemer.
