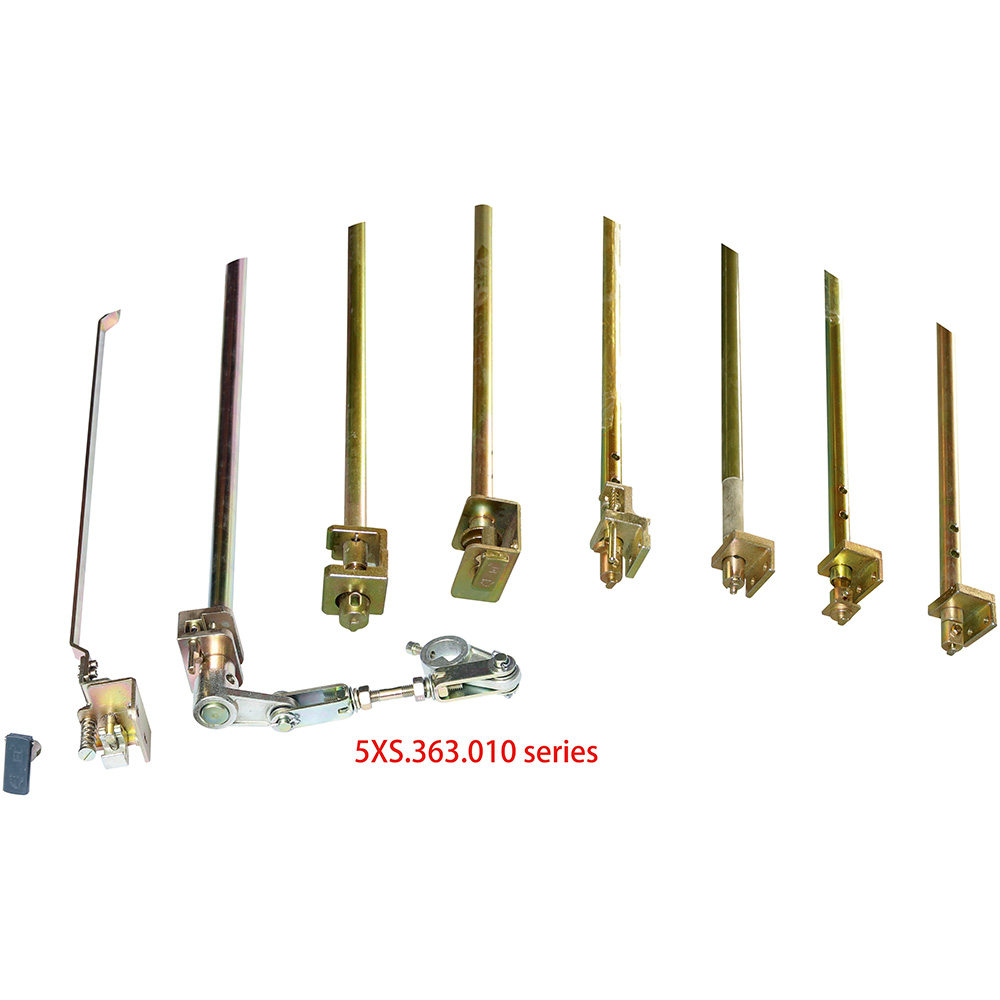

Ground Switch Interlock Device

Applikasjoner og funksjoner

Ground Switch Interlock-enheten brukes i transformatorstasjoner, kraftverk og industrielle elektriske systemer for å forbedre sikkerheten under drift og vedlikehold av høyspentbryterutstyr. Den primære funksjonen er å forhindre utilsiktet eller uautorisert drift av en bakkebryter mens høyspenningsutstyr fremdeles er energisk, og dermed beskytte personell og utstyr fra elektriske farer.

I transformatorstasjoner sikrer låseanordningen at en jordbryter bare kan lukkes etter å ha bekreftet at andre relevante brytere (for eksempel effektbrytere eller isolatorer) er i riktig posisjon, noe som sikrer riktig isolering av det elektriske systemet. Dette er spesielt kritisk når du bytter eller jordet effektbrytere, transformatorer eller isolatorer for å forhindre farlige situasjoner der en jordet krets fremdeles kan bære elektrisk strøm. I kraftverk tjener interlock-enheten et lignende formål ved å forhindre at operatørene jordes høyspenningsutstyr mens det fremdeles er koblet til strømnettet, og reduserer dermed risikoen for elektrisk støt under vedlikeholdsarbeidet.

Ground Switch Interlock -enheten inkluderer typisk mekaniske sammenlåser eller elektroniske kontroller som forhindrer at bakkebryteren blir operert med mindre trygge forhold er oppfylt. Dette kan omfatte å sikre at frakoblingsbryteren er åpen eller at utstyret er strømforsøkt. Noen systemer kan også omfatte indikatorer eller alarmer som varsler operatørene når forholdene er trygge for å betjene bakkebryteren.

Skjematisk diagram over montering

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (dobbel dør)/ 5xs.577.1003.1 (enkeltdør)
5xs.577.1004 (dobbel dør)/ 5xs.577.1004.1 (enkeltdør)
